Anzeige von D-IN und D-OUT
Die Anzeige für den digitalen Ein- und Ausgang unterscheidet sich von den anderen
Messkanälen. Für den digitalen Eingang (D-IN) und den digitalen Ausgang (D-OUT) wer-
den die Ereignisse (Events) gezählt und steigende oder fallende Flanken angezeigt.

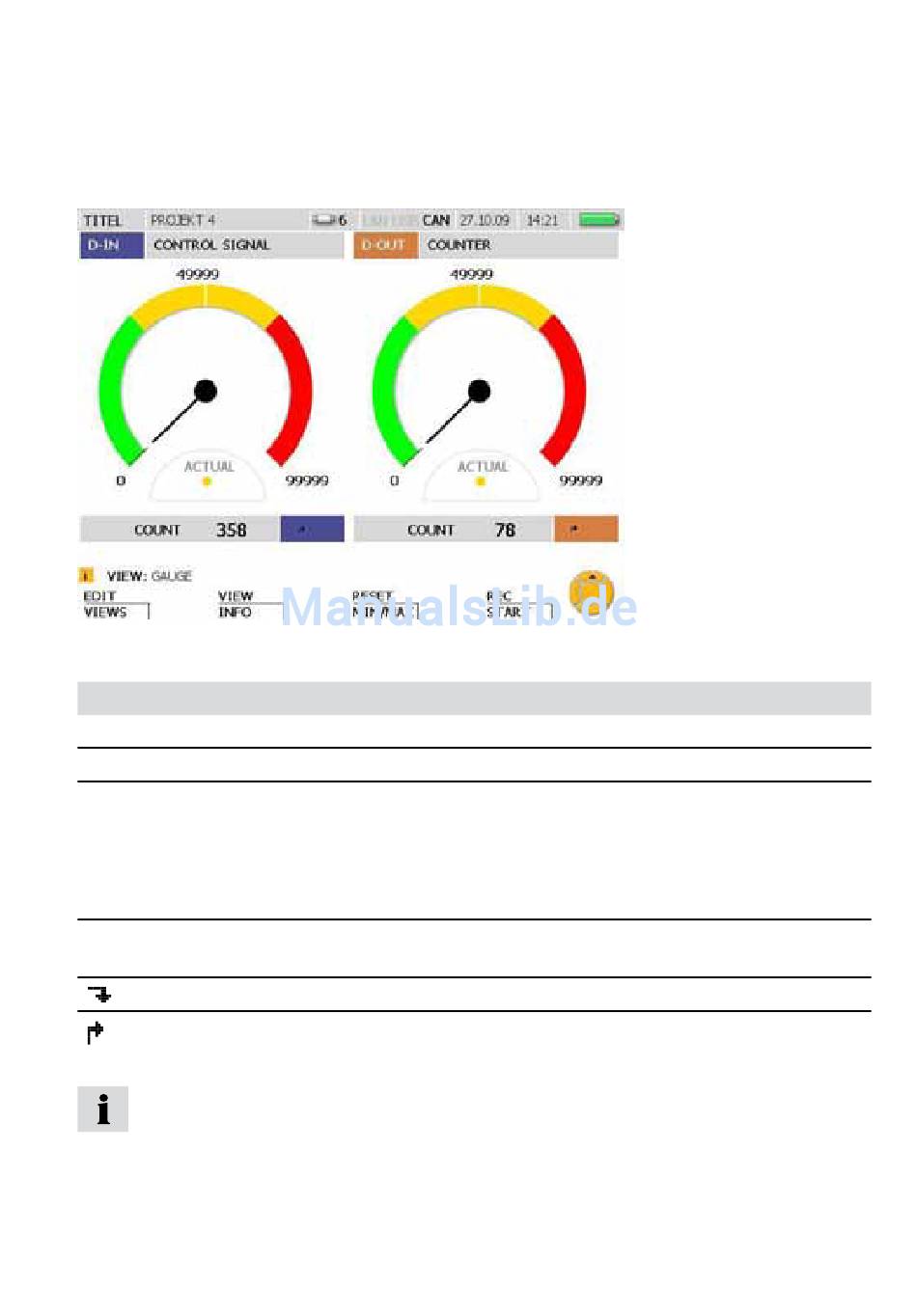

Fenster VIEW - GAUGE für D-IN und D-OUT
Element
Beschreibung
D-IN
Digitaler Eingang.
D-OUT
Digitaler Ausgang.
ACTUAL
Digitaler Eingang (D-IN / D-OUT):
Gelber Punkt zeigt an, dass die eingestellte Bedingung für eine Flanke
(in diesem Beispiel: steigend) noch nicht zutraf und daher weiterhin Low
Pegel anliegt. Grüner Punkt, wenn Bedingung zutrifft und in diesem Bei-
spiel High Level anliegt.
COUNT
Zähler (COUNT) für registrierte Flankenwechsel (D-IN) oder Ereignisse
(D-OUT). Maximale Anzahl des jeweiligen Zählers: 99999.
Symbol für fallende Flanke.
Symbol für steigende Flanke.
Einstellungen für D-IN und D-OUT können Sie im Hauptmenü durchführen.
► Weitere Informationen dazu erhalten Sie im Kapitel „Hauptmenü".
V1.0/12.09
Menübeschreibung
69
