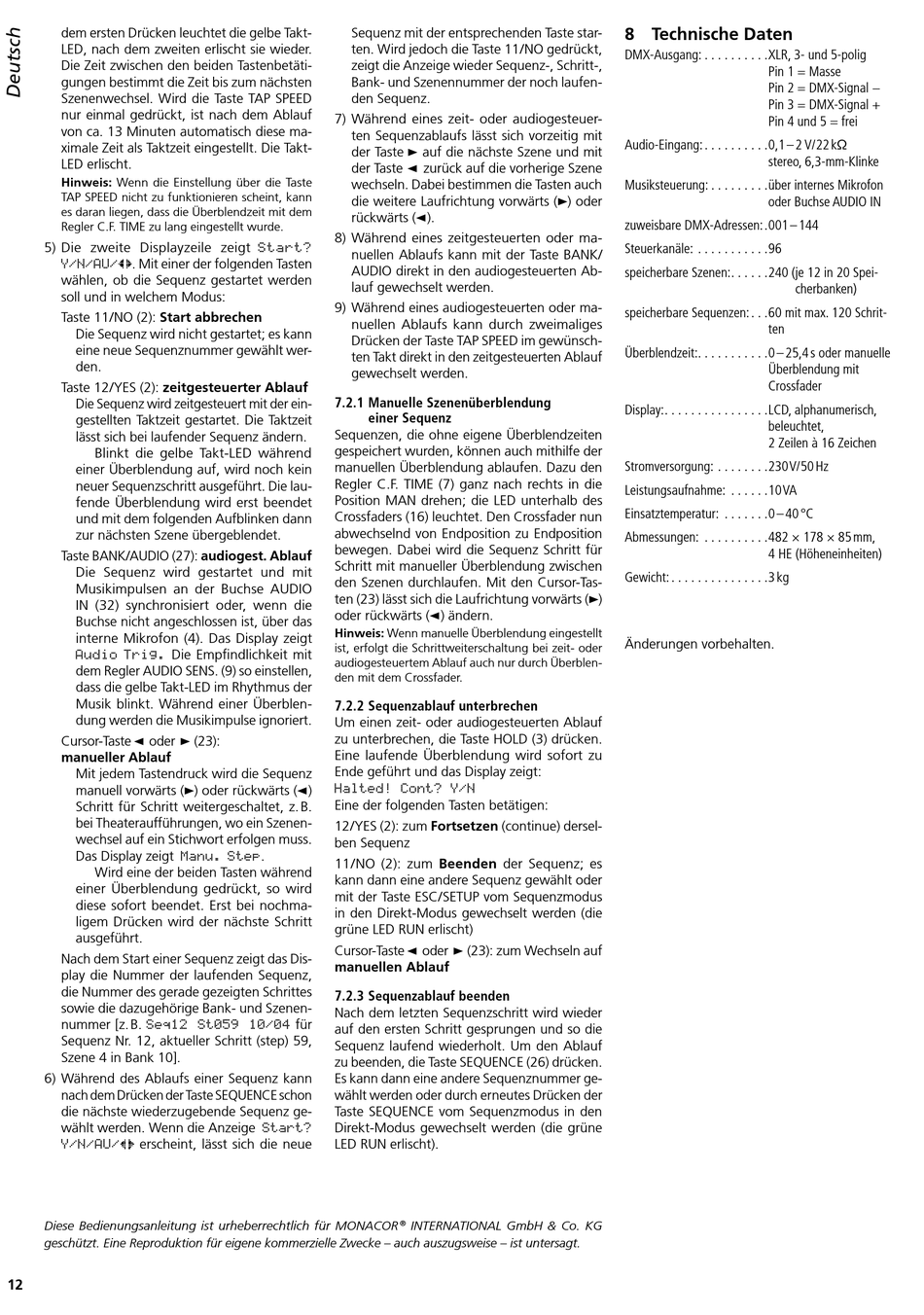

dem ersten Drücken leuchtet die gelbe Takt-
LED, nach dem zweiten erlischt sie wieder .
Die Zeit zwischen den beiden Tastenbetäti-
gungen bestimmt die Zeit bis zum nächsten
Szenenwechsel . Wird die Taste TAP SPEED
nur einmal gedrückt, ist nach dem Ablauf
von ca . 13 Minuten automatisch diese ma-
ximale Zeit als Taktzeit eingestellt . Die Takt-
LED erlischt .
Hinweis: Wenn die Einstellung über die Taste
TAP SPEED nicht zu funktionieren scheint, kann
es daran liegen, dass die Überblendzeit mit dem
Regler C .F . TIME zu lang eingestellt wurde .
5) Die zweite Displayzeile zeigt
. Mit einer der folgenden Tasten
Y/N/AU/
wählen, ob die Sequenz gestartet werden
soll und in welchem Modus:
Taste 11 / NO (2): Start abbrechen
Die Sequenz wird nicht gestartet; es kann
eine neue Sequenznummer gewählt wer-
den .
Taste 12 / YES (2): zeitgesteuerter Ablauf
Die Sequenz wird zeitgesteuert mit der ein-
gestellten Taktzeit gestartet . Die Taktzeit
lässt sich bei laufender Sequenz ändern .
Blinkt die gelbe Takt-LED während
einer Überblendung auf, wird noch kein
neuer Sequenzschritt ausgeführt . Die lau-
fende Überblendung wird erst beendet
und mit dem folgenden Aufblinken dann
zur nächsten Szene übergeblendet .
Taste BANK /AUDIO (27): audiogest. Ablauf
Die Sequenz wird gestartet und mit
Musikimpulsen an der Buchse AUDIO
IN (32) synchronisiert oder, wenn die
Buchse nicht angeschlossen ist, über das
interne Mikrofon (4) . Das Display zeigt
Die Empfindlichkeit mit
Audio Trig.
dem Regler AUDIO SENS . (9) so einstellen,
dass die gelbe Takt-LED im Rhythmus der
Musik blinkt . Während einer Überblen-
dung werden die Musikimpulse ignoriert .
Cursor-Taste
oder
manueller Ablauf
Mit jedem Tastendruck wird die Sequenz
manuell vorwärts (
Schritt für Schritt weitergeschaltet, z . B .
bei Theateraufführungen, wo ein Szenen-
wechsel auf ein Stichwort erfolgen muss .
Das Display zeigt
Wird eine der beiden Tasten während
einer Überblendung gedrückt, so wird
diese sofort beendet . Erst bei nochma-
ligem Drücken wird der nächste Schritt
ausgeführt .
Nach dem Start einer Sequenz zeigt das Dis-
play die Nummer der laufenden Sequenz,
die Nummer des gerade gezeigten Schrittes
sowie die dazugehörige Bank- und Szenen-
nummer [z . B .
Seq12 St059 10/04
Sequenz Nr . 12, aktueller Schritt (step) 59,
Szene 4 in Bank 10] .
6) Während des Ablaufs einer Sequenz kann
nach dem Drücken der Taste SEQUENCE schon
die nächste wiederzugebende Sequenz ge-
wählt werden . Wenn die Anzeige
erscheint, lässt sich die neue
Y/N/AU/
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
12
Sequenz mit der entsprechenden Taste star-
ten . Wird jedoch die Taste 11 / NO gedrückt,
zeigt die Anzeige wieder Sequenz-, Schritt-,
Bank- und Szenennummer der noch laufen-
den Sequenz .
7) Während eines zeit- oder audiogesteuer-
ten Sequenzablaufs lässt sich vorzeitig mit
der Taste
der Taste
wechseln . Dabei bestimmen die Tasten auch
die weitere Laufrichtung vorwärts (
rückwärts (
8) Während eines zeitgesteuerten oder ma-
Start?
nuellen Ablaufs kann mit der Taste BANK /
AUDIO direkt in den audiogesteuerten Ab-
lauf gewechselt werden .
9) Während eines audiogesteuerten oder ma-
nuellen Ablaufs kann durch zweimaliges
Drücken der Taste TAP SPEED im gewünsch-
ten Takt direkt in den zeitgesteuerten Ablauf
gewechselt werden .
7.2.1 Manuelle Szenenüberblendung
Sequenzen, die ohne eigene Überblendzeiten
gespeichert wurden, können auch mithilfe der
manuellen Überblendung ablaufen . Dazu den
Regler C .F . TIME (7) ganz nach rechts in die
Position MAN drehen; die LED unterhalb des
Crossfaders (16) leuchtet . Den Crossfader nun
abwechselnd von Endposition zu Endposition
bewegen . Dabei wird die Sequenz Schritt für
Schritt mit manueller Überblendung zwischen
den Szenen durchlaufen . Mit den Cursor-Tas-
ten (23) lässt sich die Laufrichtung vorwärts (
oder rückwärts (
Hinweis: Wenn manuelle Überblendung eingestellt
ist, erfolgt die Schrittweiterschaltung bei zeit- oder
audiogesteuertem Ablauf auch nur durch Überblen-
den mit dem Crossfader .
7.2.2 Sequenzablauf unterbrechen
Um einen zeit- oder audiogesteuerten Ablauf
zu unterbrechen, die Taste HOLD (3) drücken .
(23):
Eine laufende Überblendung wird sofort zu
Ende geführt und das Display zeigt:
Halted! Cont? Y/N
) oder rückwärts (
)
Eine der folgenden Tasten betätigen:
12 / YES (2): zum Fortsetzen (continue) dersel-
ben Sequenz
.
Manu. Step
11 / NO (2): zum Beenden der Sequenz; es
kann dann eine andere Sequenz gewählt oder
mit der Taste ESC / SETUP vom Sequenzmodus
in den Direkt- Modus gewechselt werden (die
grüne LED RUN erlischt)
Cursor-Taste
manuellen Ablauf
7.2.3 Sequenzablauf beenden
Nach dem letzten Sequenzschritt wird wieder
für
auf den ersten Schritt gesprungen und so die
Sequenz laufend wiederholt . Um den Ablauf
zu beenden, die Taste SEQUENCE (26) drücken .
Es kann dann eine andere Sequenznummer ge-
wählt werden oder durch erneutes Drücken der
Taste SEQUENCE vom Sequenzmodus in den
Direkt- Modus gewechselt werden (die grüne
Start?
LED RUN erlischt) .
auf die nächste Szene und mit
zurück auf die vorherige Szene
) .
einer Sequenz
) ändern .
oder
(23): zum Wechseln auf
®
INTERNATIONAL GmbH & Co. KG
8 Technische Daten
DMX-Ausgang: . . . . . . . . . .XLR, 3- und 5-polig
Audio-Eingang: . . . . . . . . . .0,1 – 2 V/ 22 kΩ
Musiksteuerung: . . . . . . . . .über internes Mikro fon
) oder
zuweisbare DMX-Adressen: .001 – 144
Steuerkanäle: . . . . . . . . . . .96
speicherbare Szenen: . . . . . .240 ( je 12 in 20 Spei-
speicherbare Sequenzen: . . .60 mit max . 120 Schrit-
Überblendzeit: . . . . . . . . . . .0 – 25,4 s oder manuelle
Display: . . . . . . . . . . . . . . . .LCD, alphanumerisch,
Stromversorgung: . . . . . . . .230 V/ 50 Hz
Leistungsaufnahme: . . . . . .10 VA
Einsatztemperatur: . . . . . . .0 – 40 °C
Abmessungen: . . . . . . . . . .482 × 178 × 85 mm,
Gewicht: . . . . . . . . . . . . . . .3 kg
)
Änderungen vorbehalten .
Pin 1 = Masse
Pin 2 = DMX-Signal −
Pin 3 = DMX-Signal +
Pin 4 und 5 = frei
stereo, 6,3-mm-Klinke
oder Buchse AUDIO IN
cherbanken)
ten
Überblendung mit
Crossfader
beleuchtet,
2 Zeilen à 16 Zeichen
4 HE (Höheneinheiten)
