WARNHINWEIS
Die Verbindung zwischen USV Trimod® 40 und den entsprechenden Trimod® BATTERY muss mit 2 Verbindungskabeln
durchgeführt werden.
Die Verbindung zwischen USV Trimod® 60 und den entsprechenden Trimod® BATTERY muss mit 2 Verbindungskabeln
durchgeführt werden.
6. die Omega-Stange hineinstecken und unter Verwendung der beiden Bolzen auf ihrer Seite am Untergestell befestigen;
7. die vordere untere Tafel einer jeden Trimod® BATTERY festschrauben;
5.2.6 Protezioni
Um das richtige Funktionieren der unterbrechungsfreien Stromversorgung und ihrer Zubehörteile zu garantieren,
ist es nötig, eine passende Schutzvorrichtung auf der Ebene der elektrischen Anlage zu verwenden.
Typischerweise werden Differential- und magnetothermische, automatische Schalter verwendet, die zwischen der
Netzversorgung und der unterbrechungsfreien Stromversorgung angeschlossen sind, um im Fall von Überlastungen
oder Kurzschlüssen einen zusätzlichen Schutz zu liefern.
HINWEIS
Im Kapitel TABELLEN gibt die Tabelle 6 Hinweise bezüglich der automatischen Schalter wieder.
5.2.7 Erdung
Das von der Verteilungstafel kommende Erdungskabel in Niederspannung an den EARTH-Anschluss auf der Klemmleiste
der USV anschließen.
HINWEIS
Die Verbindungsschaltpläne sind im Kapitel SCHALTPLÄNE wiedergegeben.
5.2.8 Anschlüsse der Versorgung
Aus Sicherheitsgründen muss der Anschluss der Versorgung der letzte durchzuführende Vorgang sein.
Sich vor dem Anschluss der Versorgungskabel im Eingang dessen versichern, dass der Wartungsbypass
S1 in der Position OFF offen ist und Sicherungen und Verbindungsbrücken auf der Klemmleiste in Abhängigkeit von der
geforderten Konfigurierung Eingang-Ausgang anordnen.
HINWEIS
Im Kapitel TABELLEN geben die Tabellen von 1 bis 5 Hinweise bezüglich der Abmessungen der Kabel, Sicherungen, automatischen
und Differentialschalter wieder.
Die Default-Konfigurierung für die von LEGRAND® vertriebenen unterbrechungsfreien Stromversorgungen USV Trimod®
sieht einen DREIPHASENEINGANG und DREIPHASENAUSGANG vor.
Wenn man diesen Typ von Anordnung verwendet, sind die Sicherungen und Verbindungsbrücken schon
richtig dimensioniert und positioniert. Für andere Konfigurierungen das folgende Kapitel und die im Kapitel 5.3
Verbindungsschaltpläne eingeschlossenen Verbindungsschaltpläne konsultieren. Das von der Verteilungstafel
kommende Versorgungskabel in Niederspannung an die Anschlüsse der unterbrechungsfreien Stromversorgung

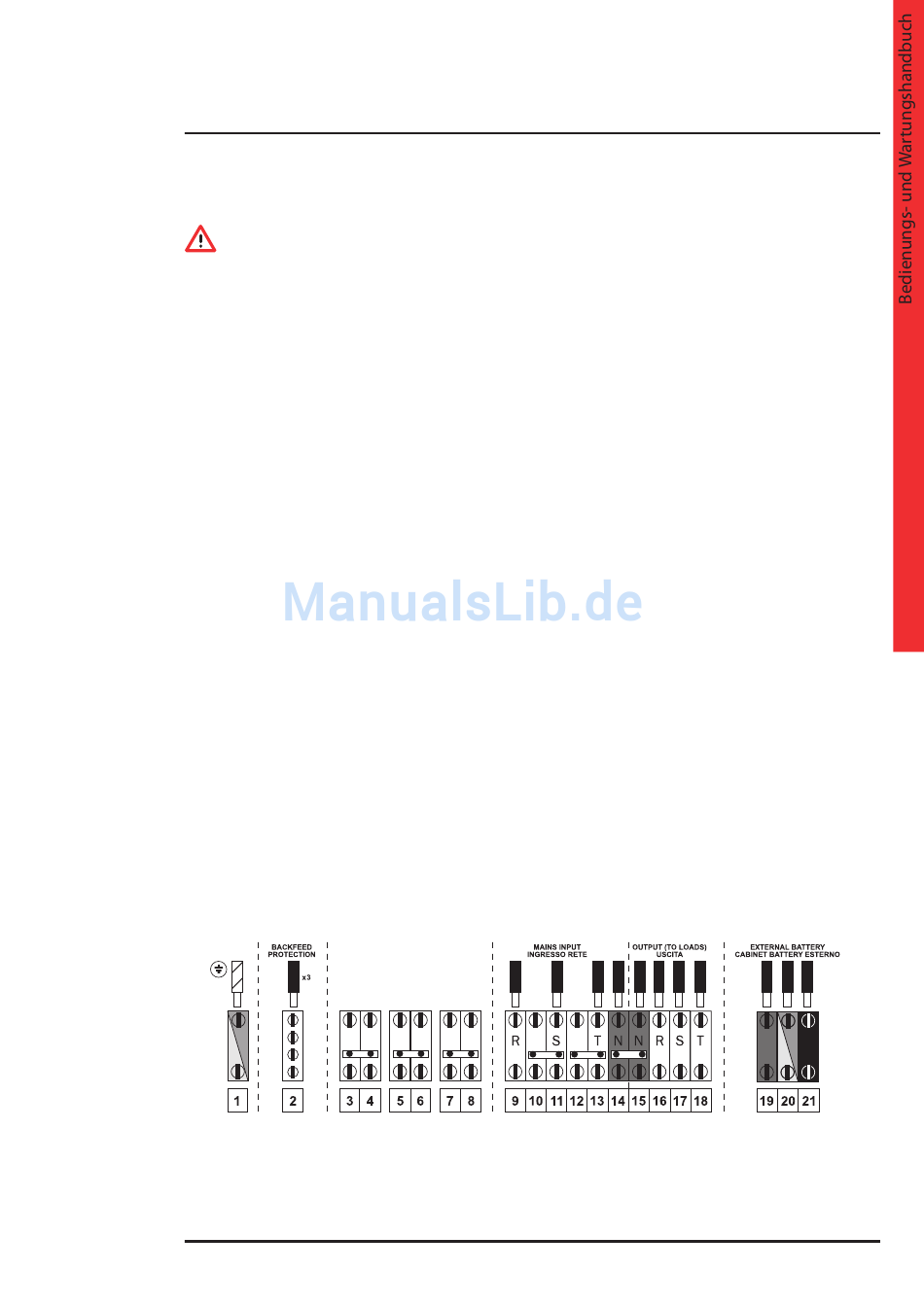

anschließen, wie in der vorausgehenden Abbildung dargestellt (oder jedenfalls im Schaltplan, der dem verwendeten
Anschlusstyp entspricht), wobei darauf zu achten ist, den zyklischen Ablauf der Phasen einzuhalten (L1, L2 und L3).
