7. Kontrolltafel

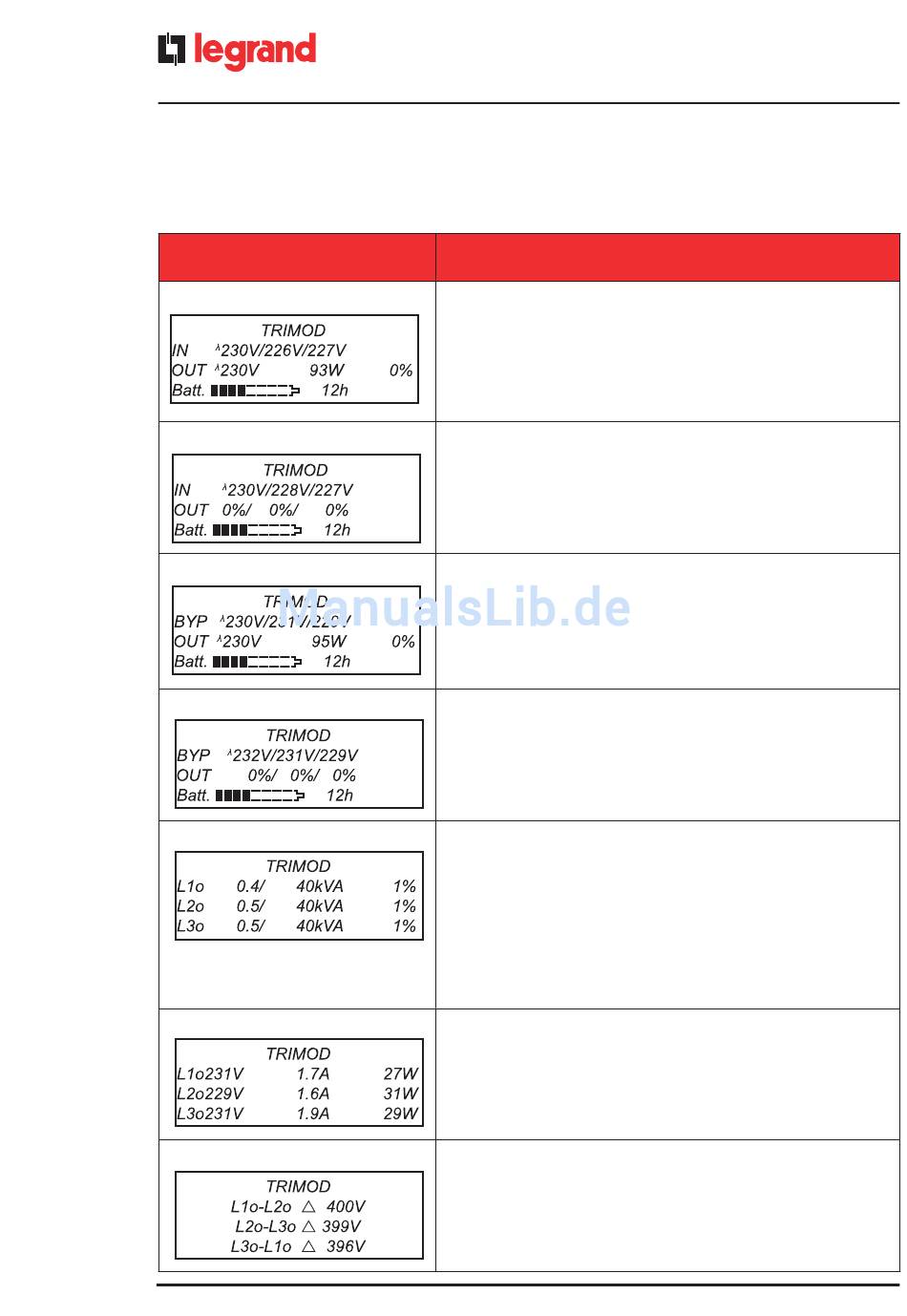

Im Folgenden werden die Bilder der verschiedenen Seiten der Hauptbildschirmseite wiedergegeben.
1 Eingang – Ausgang – Batterie;
2 Eingang – Prozentsatz Ausgang – Batterie;
3 Bypass – Ausgang – Batterie;
4 Bypass – Prozentsatz Ausgang – Batterie;
5 Verfügbarkeit Last im Ausgang;
7 Verkettete Ausgangsspannungen;
58
®
HAUPTSEITE
6 Messungen am Ausgang;
ANGEZEIGTE DATEN
1. Zeile: Betriebszustand der USV;
2. Zeile: Eingangsspannungen;
3. Zeile: im Ausgang eingegebene Spannung, aktive, von der Last
aufgenommene Leistung und Prozentsatz der angewandten
Gesamtlast;
4. Zeile: Balken der Restkapazität der Batterien und effektive Betriebszeit
bei Fehlen des Netzes.
1. Zeile: Betriebszustand der USV;
2. Zeile: Eingangsspannungen;
3. Zeile: Prozentsatz der Last an den Ausgangsphasen;
4. Zeile: Balken der Restkapazität der Batterien und effektive Betriebszeit
bei Fehlen des Netzes.
1. Zeile: Betriebszustand der USV;
2. Zeile: Bypass-Spannungen;
3. Zeile: im Ausgang eingegebene Spannung, aktive, von der Last
aufgenommene Leistung und Prozentsatz der angewandten
Gesamtlast;
4. Zeile: Balken der Restkapazität der Batterien und effektive Betriebszeit
bei Fehlen des Netzes.
1. Zeile: Betriebszustand der USV;
2. Zeile: Bypass-Spannungen;
3. Zeile: Prozentsatz der Last an den Ausgangsphasen;
4. Zeile: Balken der Restkapazität der Batterien und effektive Betriebszeit
bei Fehlen des Netzes.
1. Zeile: Betriebszustand der USV;
2. Zeile: Phase L1: Leistung in kVA oder in Watt im Verhältnis zur
Nominalleistung oder Strom im Verhältnis zum Nominalwert
und entsprechender Prozentsatz;
3. Zeile: Phase L2:Leistung in kVA oder in Watt im Verhältnis zur
Nominalleistung oder Strom im Verhältnis zum Nominalwert
und entsprechender Prozentsatz;
4. Zeile: Phase L3: Leistung in kVA oder in Watt im Verhältnis zur
Nominalleistung oder Strom im Verhältnis zum Nominalwert
und entsprechender Prozentsatz;
1. Zeile: Betriebszustand der USV;
2. Zeile: Phase L1 im Ausgang: Spannung, Strom und aktive Leistung;
3. Zeile: Phase L2 im Ausgang: Spannung, Strom und aktive Leistung;
4. Zeile: Phase 3 im Ausgang: Spannung, Strom und aktive Leistung.
1. Zeile: Betriebszustand der USV;
2. Zeile: Ausgang: verkettete Spannung zwischen den Phasen L1 und L2;
3. Zeile: Ausgang: verkettete Spannung zwischen den Phasen L2 und L3;
4. Zeile: Ausgang: verkettete Spannung zwischen den Phasen L3 und L1.
