5.3.4 Verbindung EINPHASEN-Eingang, DREIPHASEN-Ausgang 120°

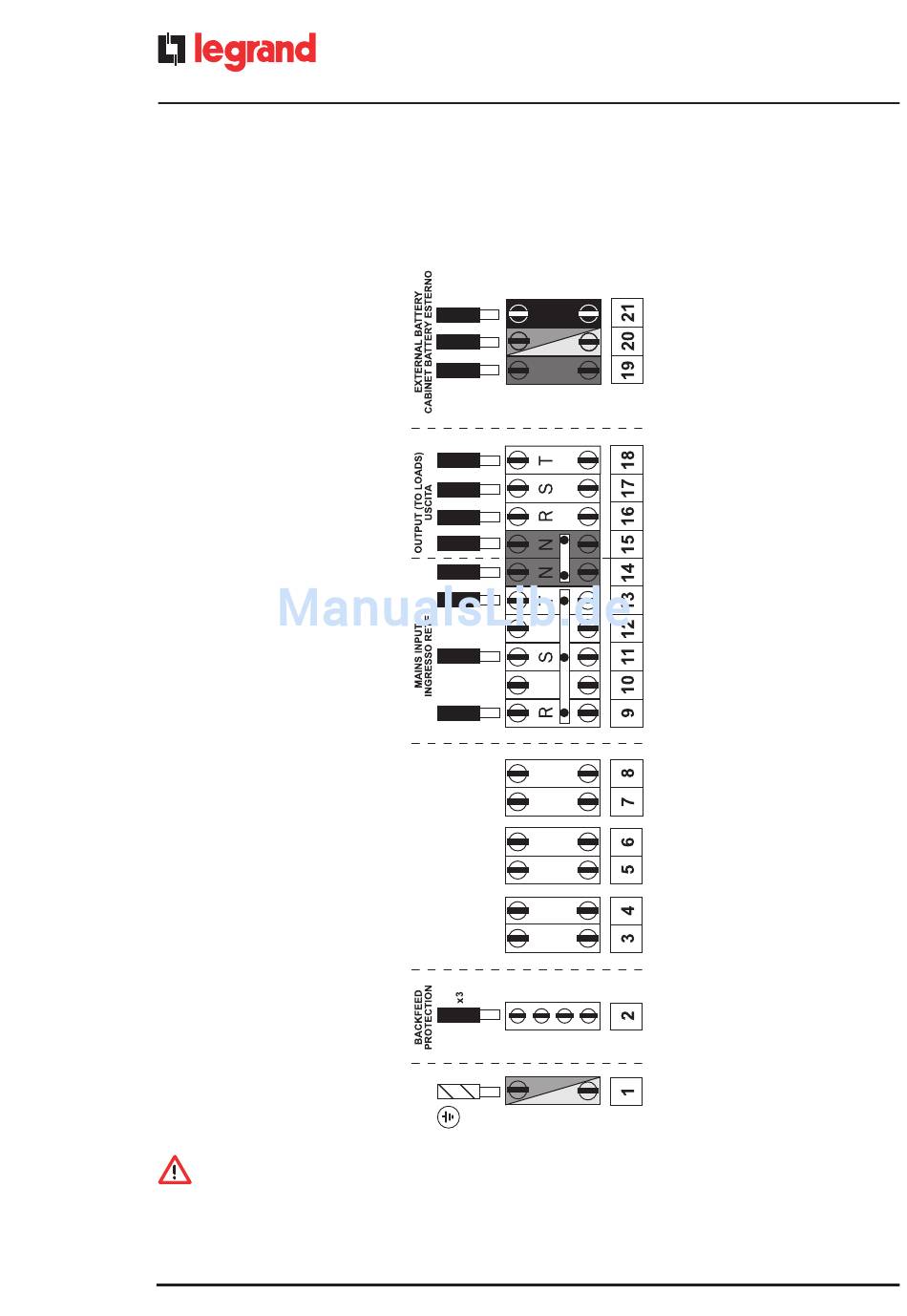

Für diese Art von Anschluss ist, außer der in der folgenden Abbildung dargestellten Verkabelung, die Konfigurierung der
Software mittels der Instrumententafel, wie im Abschnitt 6.4 INBETRIEBNAHMEVERFAHREN gezeigt, nötig.
WARNUNG
Bei den Modellen Trimod® 10/15/20/30TM DARF der manuelle Bypass S1 bei einphasiger Eingangs- und 120°
dreiphasiger Ausgangskonfigurierung in KEINEM Fall aktiviert werden. Für größere Sicherheit ist es möglich,
den Bypass vollständig zu deaktivieren, indem das braune Kabel, das den entsprechenden Schalter des
Bypasses S1 mit dem Sicherungshaltertrennschalter des NETZEINGANGS verbindet, durchgeschnitten wird,
wobei es adäquat zu isolieren ist. Das Kabel, das die Klemme L1 IN mit dem Phasensicherungshaltertrennscha
lter des NETZEINGANGS verbindet, MUSS hingegen angeschlossen bleiben.
48
®
