5. Installation
5.2.4 Emergency Power Off (Fernnotfallsperre E.P.O.)
Gemäß der Richtlinie verfügt die USV über eine Notfallsperre, die für die Verwendung eines normalerweise geschlossenen
Kontakt vorbereitet ist, der geöffnet werden kann, um die sofortige Sperrung der Maschine zu aktivieren.
Die E.P.O.-Klemmen befinden sich in der oberen Tafel der USV, auf den Pins 3 und 4 des 6-poligen Verbinders Combicon,
der sich an jeder Kontaktschnittstelle befindet.
Für einen richtigen Anschluss der Notfallsperre, den unten wiedergegebenen Anweisungen folgen:
- ein Kabel mit einer Höchstlänge von10 Metern mit doppelter Isolierung verwenden .
- sich dessen versichern, dass der verwendete Schalter galvanisch isoliert ist.
Elektrische Eigenschaften der E.P.O.-Schnittstelle:
- Spannung zwischen den Klemmen 3 und 4 (Combicon 6P) bei offenem Schaltkreis = 12Vdc
- Strom zwischen den Klemmen 3 und 4 (Combicon 6P) bei geschlossenem Schaltkreis = 5mA

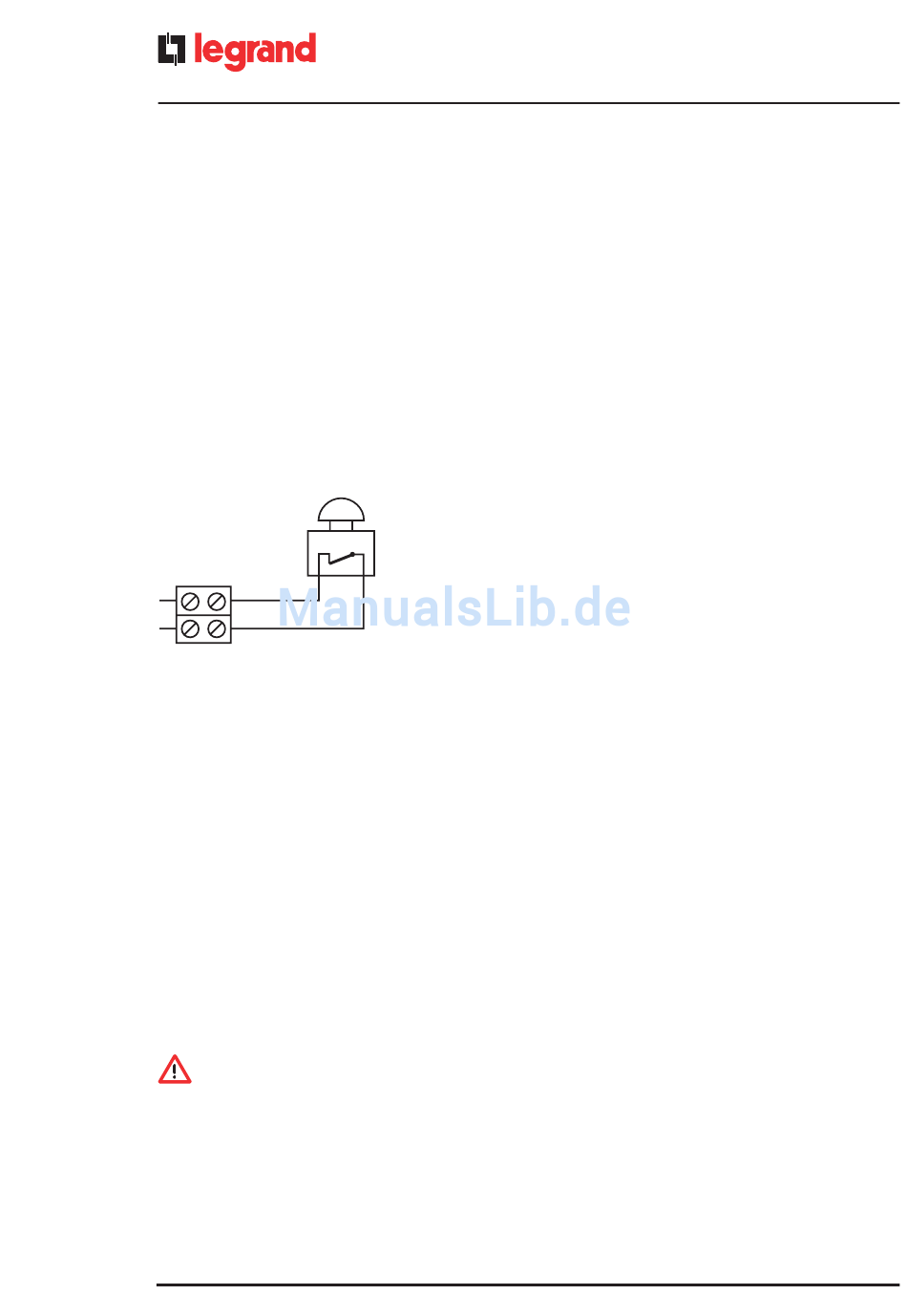

Im Folgenden die Abbildung, die zeigt wie die Verbindung der Notfallsperre E.P.O. ausgeführt werden muss.
5.2.5 Installation Trimod® BATTERY
Es ist möglich, externe Batterieeinheiten anzuschließen, um die Autonomie der unterbrechungsfreien Stromversorgung
zu erhöhen.
Bei Konfigurierungen, bei denen mehr als eine Batterie vorhanden ist, ist es nötig, alle Trimod® BATTERY –Geräte auf
derselben Seite der USV Trimod® zu positionieren und sie mittels der mitgelieferten mehrpoligen Kabel in Reihenschaltung
zu verbinden.
Es sind drei Schrankmodelle für externe Batterien Trimod® BATTERY erhältlich:
- ein Modulmodell, das aus einem Schrank mit Innenstruktur besteht, der Batteriekästen für maximal 80 Batterien (16
Kästen) mit 12V 7.2Ah oder 12V 9Ah verwendet (siehe Kap.2)
- ein Modulmodell, das aus einem Schrank mit Innenstruktur besteht, der Batteriekästen für maximal 100 Batterien (20
Kästen) mit 12V 7.2Ah oder 12V 9Ah verwendet (siehe Kap.2)
- ein preisgünstiges, kompaktes, nicht modulares Modell, das hingegen eine Ebenenarchitektur verwendet, in die die
Batterien gesteckt werden, und das in der Lage ist, in seinem Inneren 60 oder 120 Batterien mit 12V 7.2Ah oder 12V 9Ah
aufzunehmen.
- ein preisgünstiges, kompaktes, nicht modulares Modell, das hingegen eine Ebenenarchitektur verwendet, in die die Batterien
gesteckt werden, und das in der Lage ist, in seinem Inneren 20 Batterien mit 12V 7.2Ah oder 12V 9Ah aufzunehmen.
Eine Trimod® BATTERY kann an mehrere USV Trimod® -Einheiten angeschlossen werden.
WARNUNG
Bei den folgenden Anweisungen handelt es sich um Vorschriften, die strikt anzuwenden sind.
Beim Öffnen oder Entfernen der Tafeln der unterbrechungsfreien Stromversorgung USV Trimod® oder der Trimod®
BATTERY riskiert man, sich gefährlichen Spannungen auszusetzen! Um den Schutz des Personals während der
Installation des BATTERY Trimod® zu gewährleisten, sich dessen versichern, dass die Verbindungen unter den folgenden
Bedingungen ausgeführt werden:
1. keine Netzspannung ist vorhanden;
2. die Lasten sind abgeschaltet und abgeklemmt;
3. die unterbrechungsfreie Stromversorgung USV Trimod® ist abgeschaltet und ohne Spannung und alle
Sicherungshaltertrennschalter in der USV Trimod® und in der Trimod® BATTERY sind offen.
