5. Installation
WARNUNG
Das Neutralleiterkabel im Eingang muss IMMER angeschlossen sein! Wenn der Neutralleiter nicht angeschlossen wird,
kann die unterbrechungsfreie Stromversorgung, sobald sie vom Netz gespeist wird, ernsthaft beschädigt werden.
5.2.9 Verkabelung

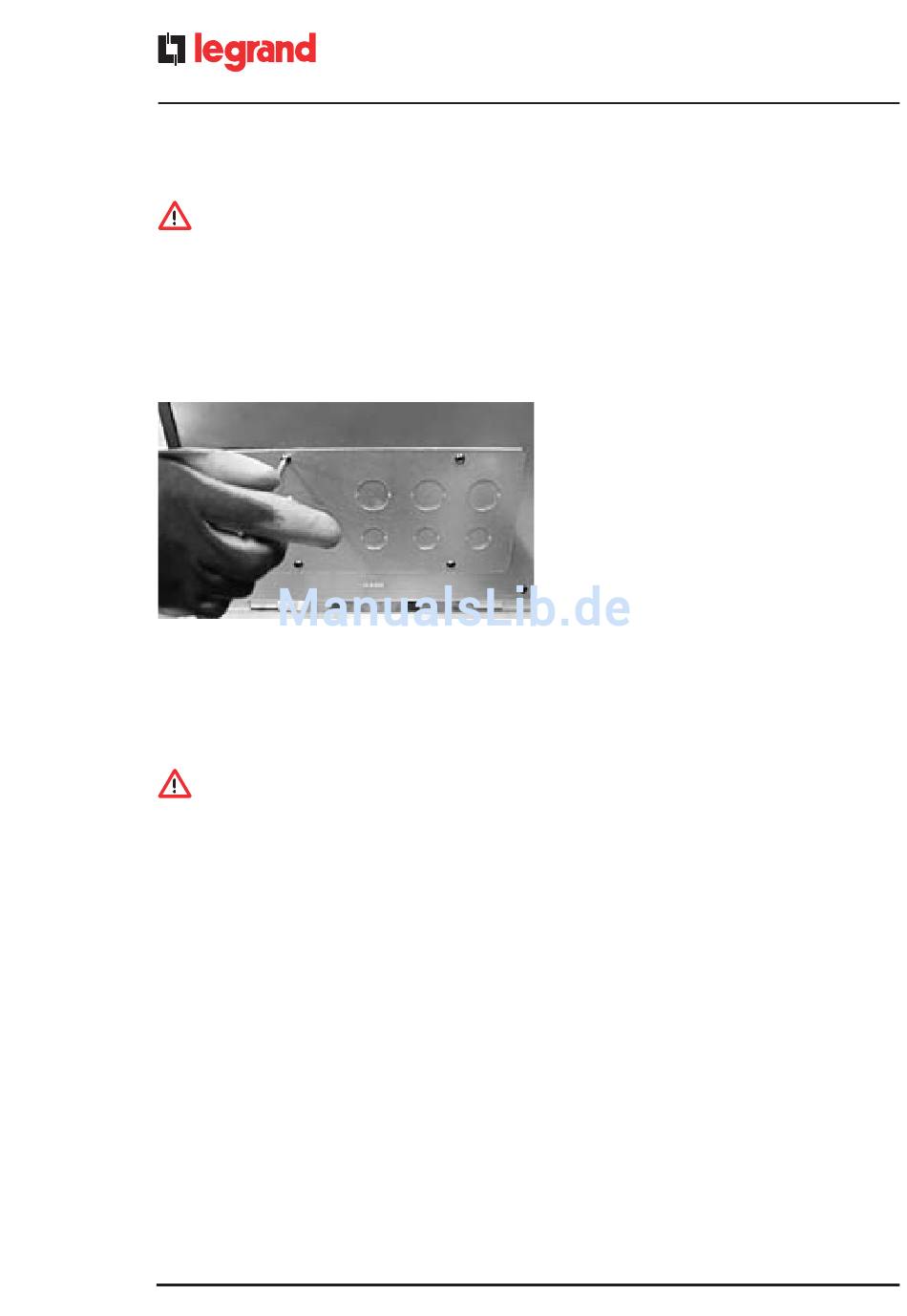

Die USV verfügt im Untergestell über entsprechende Löcher für den Durchgang der Kabel, falls sie von unten kommen
sollten. Gleichzeitig verfügt sie im hinteren Teil über eine Metallplatte, die mittels Vorschnitt für das Einfügen von
Kabeldurchgängen mit verschiedenen Durchmessern vorbereitet wurde. Die Kabeldurchgänge werden im Zubehörteilekit
geliefert. Die Platte ist mit vier Schrauben an der USV befestigt.
5.3
Verbindungsschaltpläne
Die elektrische Konfigurierung wird sowohl auf der Bedienertafel, als auch auf der Klemmleiste des Verteilungskastens,
unten innerhalb der Vorderklappe, ausgeführt. Für den Zugang zur Verteilungsklemmleiste, müssen die Sperrschrauben
des Kastens losgeschraubt werden und er muss nach außen herausgezogen werden.
WARNUNG
Sollte man die werksseitig voreingegebene Konfigurierung ändern (siehe Abschnitt 5.2.8), ist es nötig, die neue
Konfigurierung mittels der Instrumententafel passend, wie im Abschnitt 6.4 beschrieben, durchzuführen.
40
®
