Trimod HE® MULTI CTRL/DUAL INPUT
5.2.4 Erdung
Bevor Sie andere Installationsarbeiten durchführen, schließen Sie die Erdleitung von der Niederspannungsschaltanlage
an die Erdungsklemme an der USV-Klemmenleiste an.

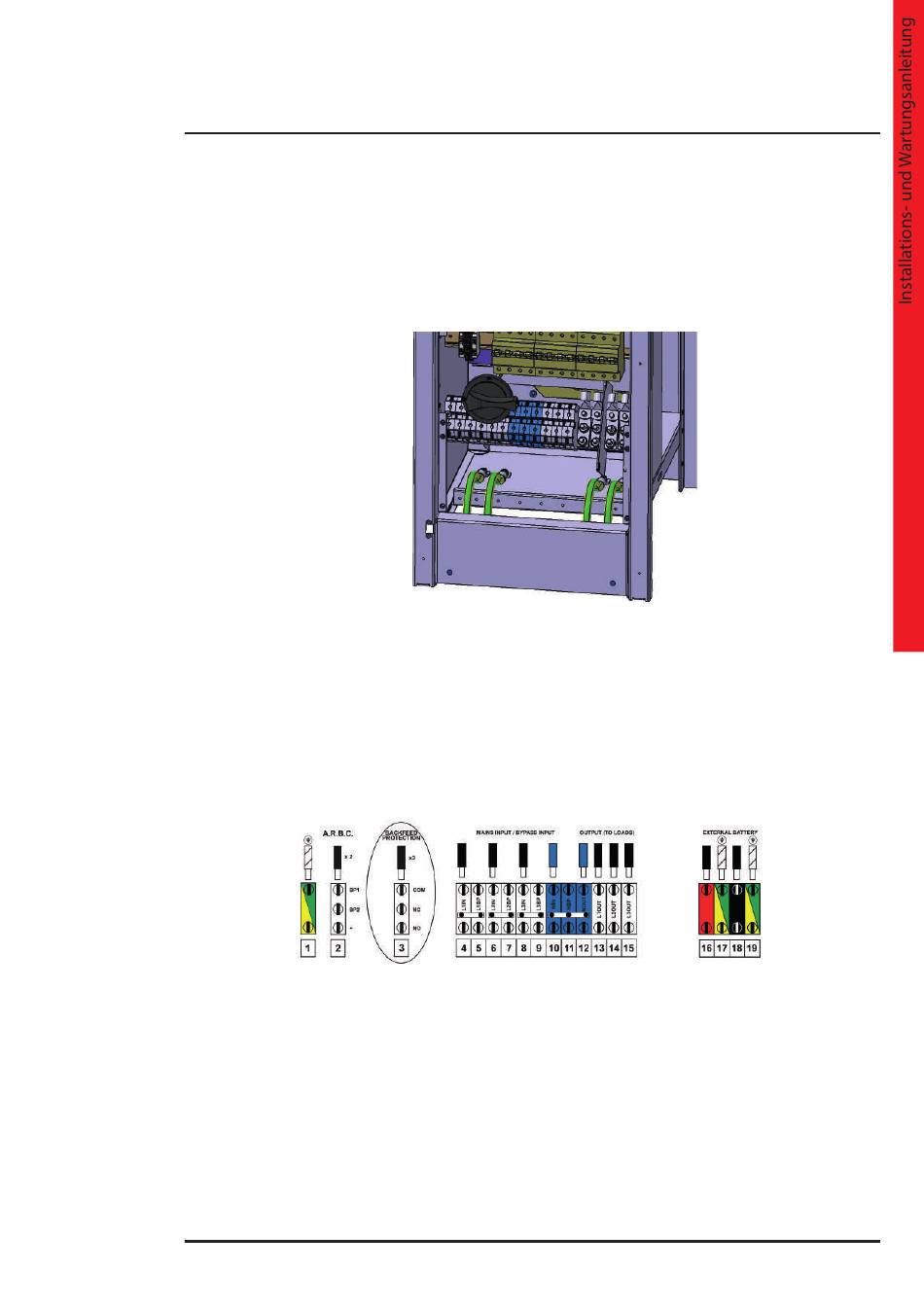

Beim Trimod HE 80 müssen die Erdungskabel über Kabelschuhe in den 8 mm Gewindebohrungen am Sockel angeschlossen
werden, wie im folgenden Bild dargestellt:
5.2.5 Schutzausrüstung
Um einen angemessenen Schutz vor Überlastungen oder Kurzschlüssen am Ausgang zu gewährleisten, ist es notwendig,
einen angemessenen Schutz auf der Ebene des elektrischen Systems zu verwenden.
Installieren Sie automatische Fehlerstrom- und thermisch-magnetische Schalter vor der USV auf der Eingangsleitung und
auf der Bypassleitung, falls separat, ausgewählt gemäß den Angaben in den Tabellen in Kapitel 11.
5.2.6 Rückspeiseschutz
Die USV Trimod HE ist mit einem Hilfskontakt für die Betätigung des externen Rückspeiseschutzes (Schutz gegen
Energierückspeisung) ausgestattet. Dieser Hilfskontakt wurde mit einem C/NC/NO-Relais geschaffen und steht auf der
entsprechenden dreipoligen Klemme „BACKFEED PROTECTION" (Rückspeiseschutz) auf der Klemmenleiste zur Verfügung.
Wenn die USV eine Spannungsrückspeisung erkennt, wird das Relais angesteuert und ändert den Status und ermöglicht
die Trennung der Eingangsleitungen, was extern erfolgen muss, wie in den nachfolgenden Schaltplänen angegeben.
Die Relaiskontaktdaten sind:
• Maximal anwendbare Spannung: 250 Vac.
• Maximal anwendbarer Strom: 5A, cosφ = 1
HINWEIS
Wenn während des Betriebs die USV signalisiert, dass der Rückspeiseschutz aktiviert wurde, wenden Sie sich an den
technischen Service von LEGRAND.
23
