Herstellen Einer Verbindung Zwischen Dem Terminalserver Und Dem Sun Fire T2000-Server Über Ein Steckerfeld; Pinverbindung Zum Anschluss An Einen Typischen Terminalserver - Sun Microsystems Fire T2000 Systemverwaltungshandbuch

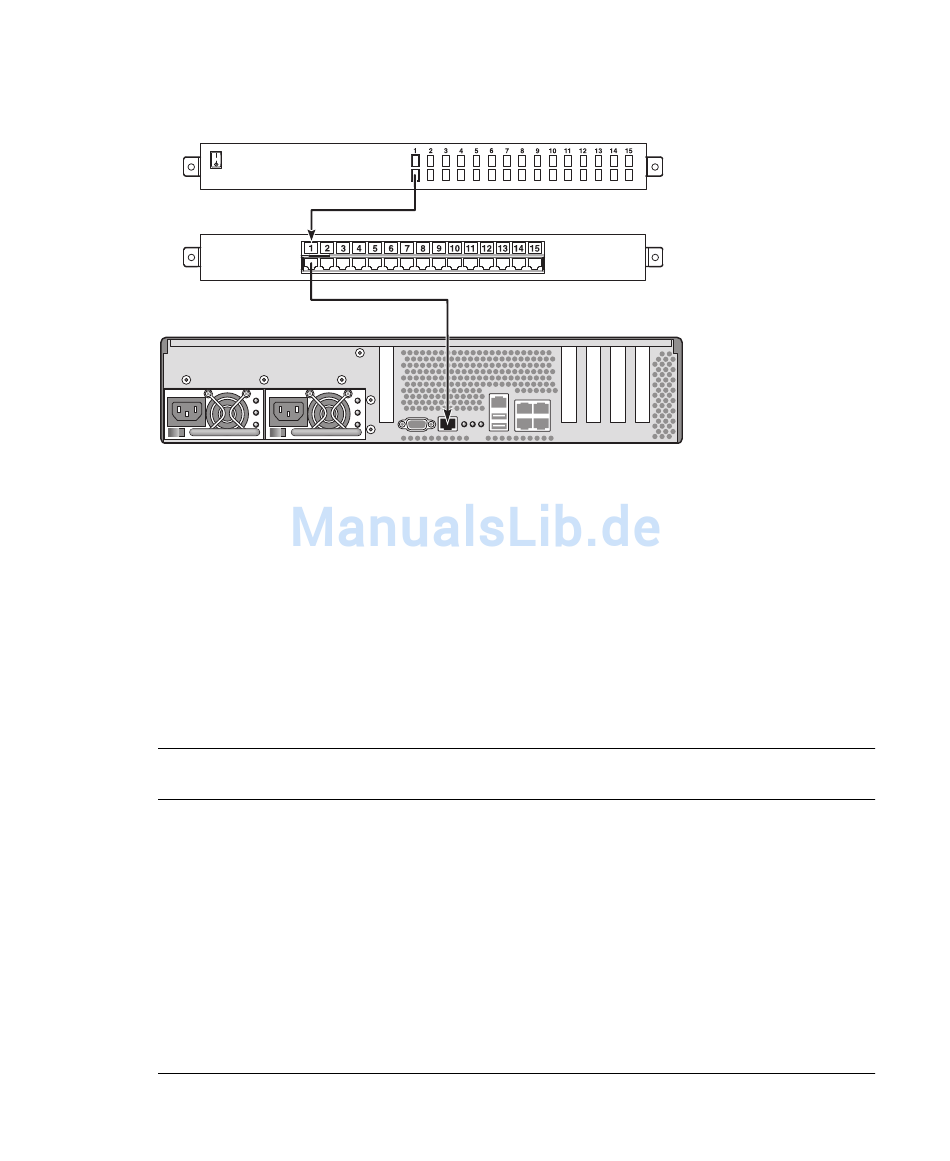

Anschließen eines seriellen Breakout-Kabels an ein Steckerfeld und Verbinden
■
des Steckerfelds mit dem Server mithilfe eines (von Sun gelieferten) nicht
überkreuzten Patchkabels.
ABBILDUNG 1-3
Stimmen die Pinbelegungen des seriellen Anschlusses SERIAL MGT nicht mit denen
der seriellen RJ-45-Schnittstellen am Terminalserver überein, benötigen Sie ein
Überkreuzkabel, das für jedes Pin am seriellen Anschluss SERIAL MGT des Sun Fire
T2000-Servers die Verbindung zum entsprechenden Pin der seriellen Schnittstelle
des Terminalservers herstellt.
In Tabelle
TABELLE 1-2
Anschlusskontakte des seriellen RJ-45-
Anschlusses des Sun Fire T2000
Pin 1 (RTS)
Pin 2 (DTR)
Pin 3 (TXD)
Pin 4 (Signalmasse)
Pin 5 (Signalmasse)
Pin 6 (RXD)
Pin 7 (DSR /DCD)
Pin 8 (CTS)
12 Sun Fire T2000-Server – Systemverwaltungshandbuch • Januar 2007
Herstellen einer Verbindung zwischen dem Terminalserver und dem Sun
Fire T2000-Server über ein Steckerfeld
sind die benötigten Verbindungen aufgeführt.
TABELLE 1-2

Pinverbindung zum Anschluss an einen typischen Terminalserver

Anschlusskontakte der seriellen Schnittstelle des
Terminalservers
Pin 1 (CTS)
Pin 2 (DSR)
Pin 3 (RXD)
Pin 4 (Signalmasse)
Pin 5 (Signalmasse)
Pin 6 (TXD)
Pin 7 (DTR)
Pin 8 (RTS)
