3.1 Ligações Externas do Painel Traseiro - Acessórios standard

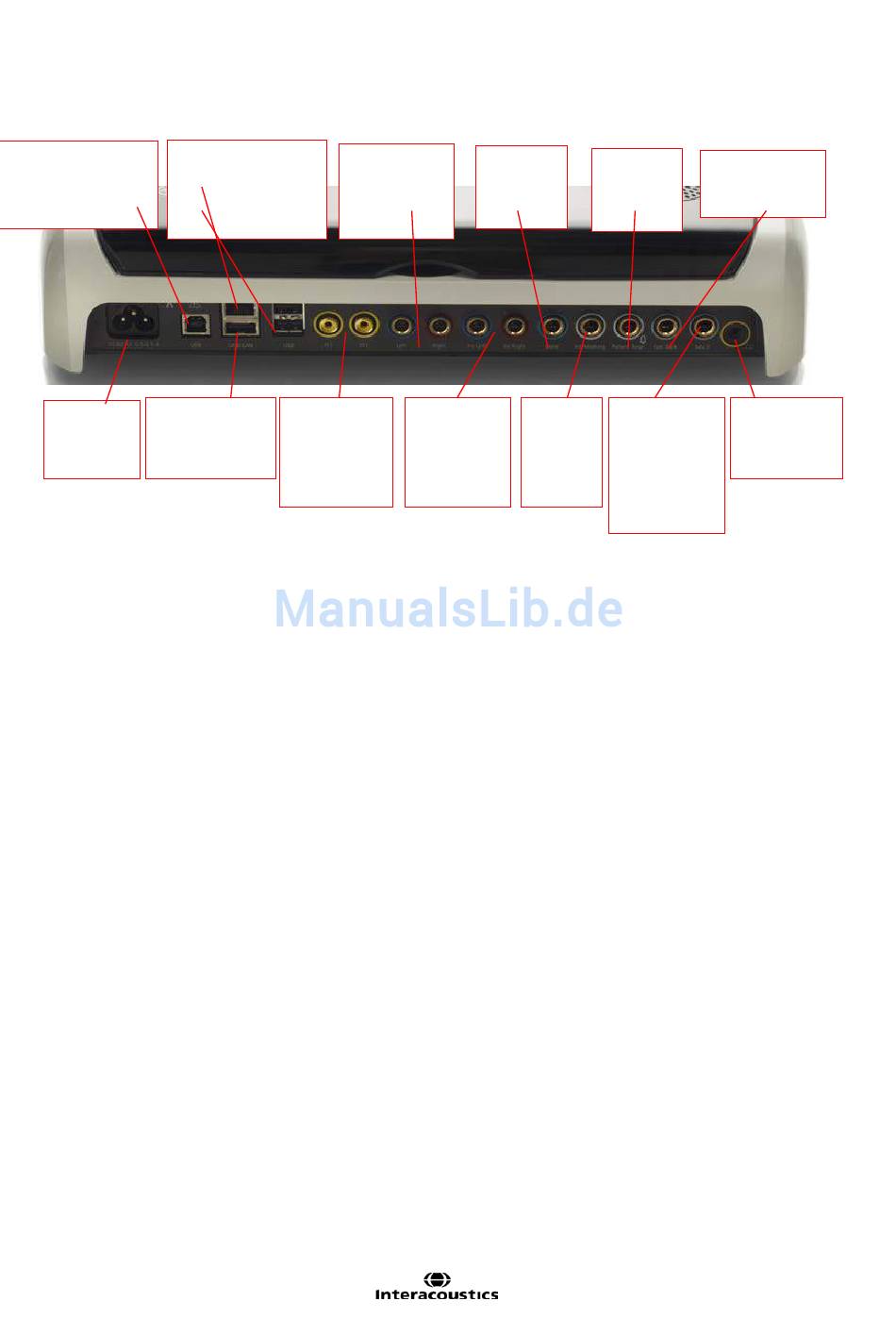

O painel traseiro contém todos os restantes conectores principais (fichas):
Conector USB B
para ligação PC
LAN (para uso
Conector
de
corrente
Notas especiais:
•
Adicionalmente ao conjunto DD45 standard, podem ser utilizados outros três transdutores de
condução de ar (todos eles são ligados a saídas específicas no AD629):
•
HDA300: A Alta Frequência requer uns auscultadores HF.
•
CIR33 para mascaramento: O auricular de inserção CIR33 para inserção de
mascaramento possui uma qualidade de som limitada, tornando-o apenas adequado
para mascaramento de apresentação de ruído.
•
Auscultador de inserção para efeitos gerais EAR-Tone 3A ou 5A: Os auriculares de
inserção EAR-Tone 3A e 5A são transdutores de elevada qualidade que podem ser
utilizados em vez dos DD45/TDH39. Melhora a audição cruzada dos normais
aproximadamente 40dB do TDH39 para aproximadamente 70dB. O mascaramento,
assim como evitar o excesso de mascaramento, passa a ser mais fácil com este tipo de
auricular.
•
IP30 Insert Phones
•
A ligação LAN não é presentemente utilizada em nenhuma aplicação (apenas internamente na
produção).
•
Microfone 2: Consulte a secção sobre Comunicação de Pacientes (Talk Forward e Talk Back).
•
Ao utilizar a saída HDMI, a resolução da saída será guardada tal como no ecrã incorporado de
8,4 polegadas: 800x600.
•
Entrada de CD: É necessário que qualquer leitor de CD incorporado tenha uma resposta de
frequência linear para poder cumprir com os requisitos do IEC 60645-2.
•
As ligações USB são utilizadas para:
•
Ligação do PC ao Diagnostic Suite (o conector USB maior)
•
Impressão direta
•
Teclado do PC (para introdução dos nomes dos clientes)

3.2 Interface de PC

Consulte o manual de funcionamento do sistema Diagnostic Suite relativamente ao modo híbrido (modo
on-line e por PC), assim como à transferência de dados dos pacientes/sessões.
– BRPT
4 conectores USB
para impressora,
ligação de PC e
teclado
Campo Livre
futuro) 1 e 2
(amplificaçã
o externa)
Auriculares
Condutor
standard
de ossos
DD45/TDH3
B71
9/HDA300
Auricular
standard
com Tom
Auditivo
3A/ IP300
Interrupt
or de
resposta
de
Máscar Microfone de
a de encaminham
inserçã ento Extra
o Talk, por ex.
para
microfone de
mesa
