9. Anzeige

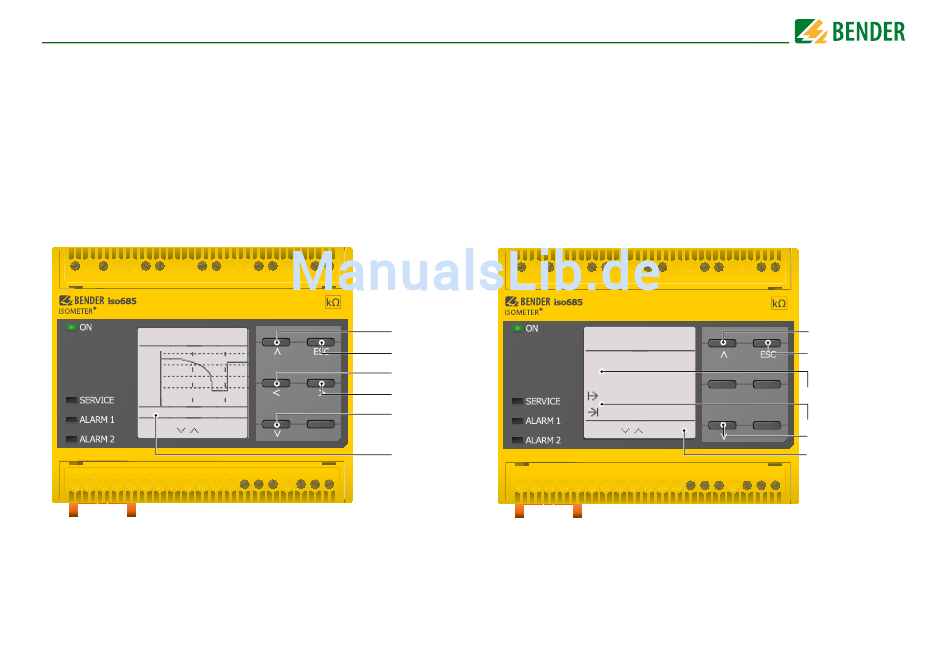

9.1 Data-isoGraph
Der isoGraph stellt den zeitlichen Verlauf des Isolationswiderstandes dar. Es
stehen folgende Skalierungen für die Zeitachse zur Verfügung: Stunde, Tag, Wo-
che, Monat und Jahr.
Die Messwerte für die einzelnen Darstellungen werden jeweils in einem separaten
Speicher hinterlegt. Für die Darstellung des Graphen auf dem Display stehen
jeweils 100 Messwerte zur Verfügung. Hieraus ergibt sich die jeweilige Auflösung
(Abtastung) des Graphen.
Data-isoGraph 2
1,0
,100
,010
,001
MΩ
Stunde 16:26 16:52
34
Messwert wechseln
Ansicht verlassen
Skalierung ändern
Skalierung ändern
Messwert wechseln
1/4
Aktuelle Zeitskalierung
9.2 Historienspeicher
Im Historienspeicher werden bis zu 1023 Alarmmeldungen und Gerätefehler mit
einem Zeitstempel abgespeichert. Wird der Historienspeicher gelöscht, wird auch
der minimal gemessene Isolationswiderstand R
-Daten Isolation- zurückgesetzt.
Historie
Isolationsfehler
11kΩ
28.03.14 17:02
28.03.14 17:18
unter Menü/Daten Messwerte
min
Nächste Meldung
4.1
Ansicht verlassen
Fehlerbeschreibung
Alarmwert
Fehler gekommen
Fehler gegangen
8/8
Vorige Meldung
Nummer des
selektierten Fehlers /
Anzahl der
Fehlermeldungen
isoRW685W-D_D00178_01_M_XXDE/08.2015
