5. Anschluss

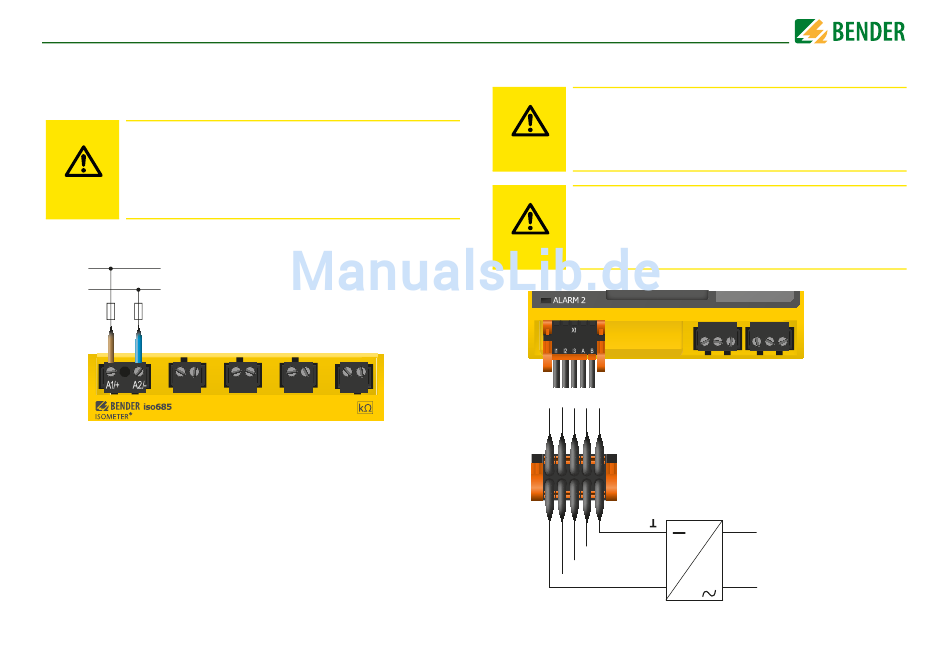

5.6 Anschluss an die Versorgungsspannung

5.6.1 Anschluss an A1/+, A2/-

Vorsicht vor Sachschaden durch fehlerhaften Anschluss!
Das Gerät kann Schaden nehmen, wenn das Gerät gleichzeitig über
die X1-Schnittstelle und über A1/+, A2/- an eine Versorgungsspan-
nung angeschlossen wird. Schließen Sie das Gerät nicht gleichzeitig
VORSICHT
über X1 und A1/+, A2/- an verschiedene Versorgungsspannungen
an.
U
S
6A
17
5.6.2 Anschluss an X 1
Vorsicht vor Sachschaden durch fehlerhaften Anschluss!
Das Gerät kann Schaden nehmen, wenn das Gerät gleichzeitig über
die X1-Schnittstelle und über A1/+, A2/- an eine Versorgungsspan-
nung angeschlossen wird. Schließen Sie das Gerät nicht gleichzeitig
VORSICHT
über X1 und A1/+, A2/- an verschiedene Versorgungsspannungen an.
Vorsicht vor Sachschaden durch falsche Nennspannung!
Wenn das Gerät über die X1-Schnittstelle versorgt wird, muss die
Nennspannung industrielle 24 V betragen, da ansonsten das Gerät
Schaden nehmen kann. Schließen Sie das Gerät nur mit 24 V Nenn-
VORSICHT
spannung an die X1-Schnittstelle an.
1
U s
+
isoRW685W-D_D00178_01_M_XXDE/08.2015
