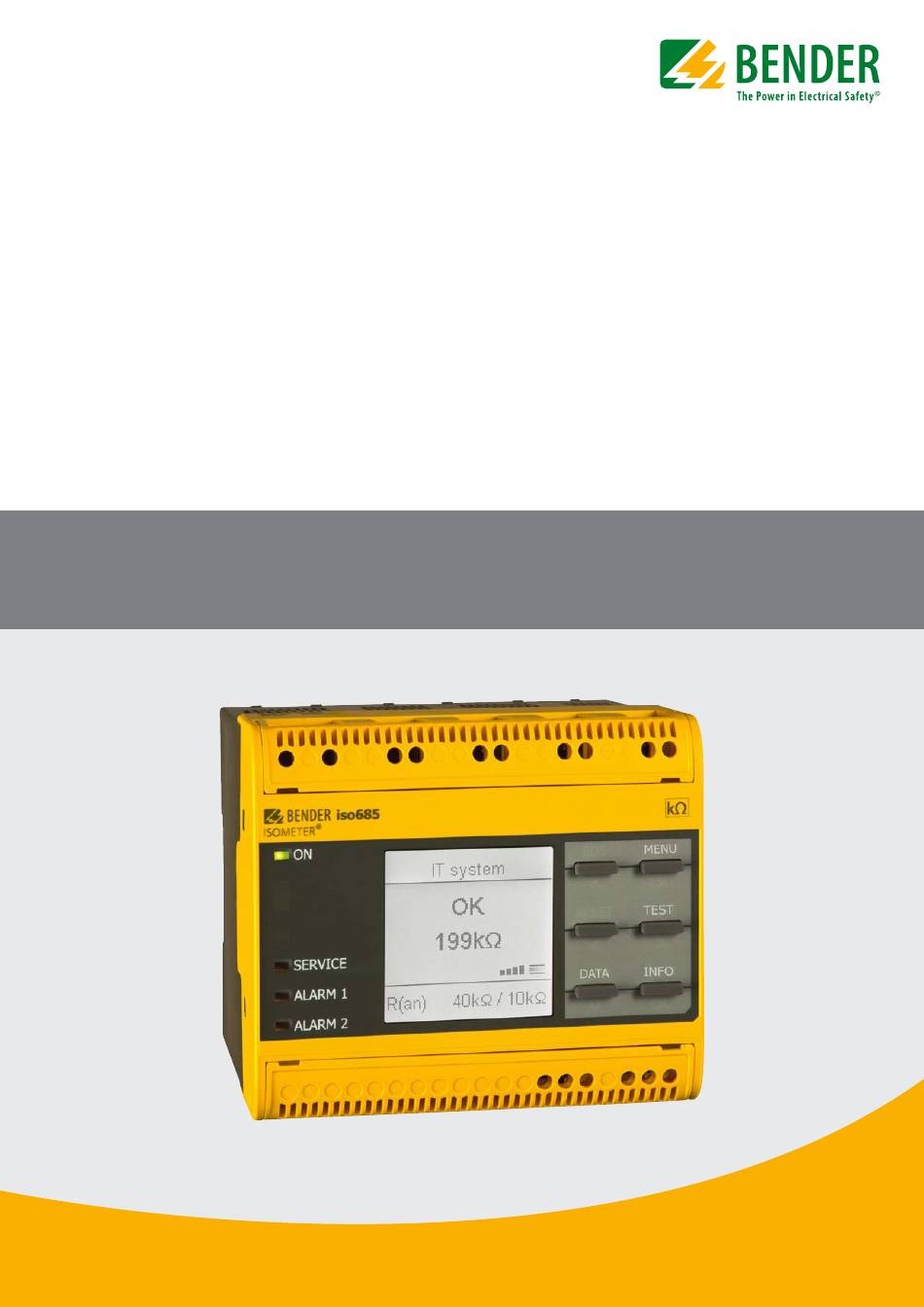

- Seite 1 ISOMETER® isoRW685W-D Isolationsüberwachungsgerät für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern und Umrichtern und für IT-Gleichspannungssysteme speziell für Bahn-Applikationen Vorläufiges Datenblatt Mit Sicherheit Spannung isoRW685W-D_D00178_09_D_XXDE/11.2020...
-
Seite 2: Produktbeschreibung
Isolationswiderstand liegt zum Zeitpunkt des Rücksetzens mindestens 25 % über dem Ist- • Weltweite Ferndiagnose über das Internet Ansprechwert. (nur durch den Bender-Service) Als zusätzliche Information werden auf dem Display die Signalqualität des Messsignales • RS-485/BS (Bender-Sensor-Bus) zum sowie die Aktualisierungszeit des Messwertes über Balkengrafiken angezeigt. Eine Datenaustausch mit anderen Bender- schlechte Signalqualität (1-2 Balken) kann auf ein falsch gewähltes Messprofil hinweisen. - Seite 3 Schnittstellen Normen • Kommunikationsprotokoll Modbus/TCP Das ISOMETER® wurde unter Beachtung folgender Norm entwickelt: • BCOM zur Kommunikation von Bender-Geräten über Ethernet • DIN EN 61557-8 (VDE 0413-8):2015-12 • BS-Bus zur Kommunikation von Bender-Geräten (RS-485) • IEC 61557-8:2014-12 • Integrierter Webserver zum Auslesen der Messwerte und zur •...
-
Seite 4: Anschlussschaltbild
ISOMETER® isoRW685W-D Anschlussschaltbild L1/+ L3/- A1/+ A2/- L1/+ L3/- L1/+ L3/- IT-System Beispiel AGHxxx > 690 V AC > 1000 V DC L1/+ L3/- Anschluss an ein AC-Netz U Zuschaltbarer Widerstand R für RS-485-Busterminierung Anschluss an ein DC-Netz U 10 - Ethernet-Schnittstelle 11 - Anschluss an ein IT-System mit Ankoppelgerät... - Seite 5 ISOMETER® isoRW685W-D Digitale Schnittstelle X1 Digitale Schnittstelle Klemme Farbe Deactivate RS-485 Eingang 1 Device I1 I2 Eingang 2 high active active Eingang 3 RS-485 A I1 I2 I3 A B RS-485 B TEST RESET Q2 M+ +24 V Q1 Q2 M+ +24 V Ausgang 1 Ausgang 2...
-
Seite 6: Technische Daten
ISOMETER® isoRW685W-D Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Messkreis Definitionen: Messspannung U profilabhängig, ±10 V, ±50 V (siehe Übersicht der Profile) Messkreis (IC1) (L1/+, L2, L3/-) Messstrom I ≤ 403 μA Versorgungskreis (IC2) A1, A2 Innenwiderstand R ≥ 124 kΩ Ausgangskreis 1 (IC3) 11, 12, 14 Zulässige Fremdgleichspannung U... - Seite 7 ISOMETER® isoRW685W-D Technische Daten (Fortsetzung) Schnittstellen Anschluss Anschlussart steckbare Schraub- oder Federklemme Feldbus: Schnittstelle/Protokoll Webserver/Modbus TCP/BCOM Schraubklemmen: Datenrate 10/100 Mbit/s, autodetect Nennstrom ≤10 A Max. Anzahl Modbus Anfragen <100/s Anzugsmoment 0,5…0,6 Nm (5…7 lb-in) Leitungslänge ≤100 m Leitergrößen AWG 24-12 Anschluss RJ45 Abisolierlänge...
-
Seite 8: Passende Systemkomponenten
AGH676S-4 B913055 im Lieferumfang enthalten Passende Messinstrumente auf Anfrage! Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de...
