5. Anschluss

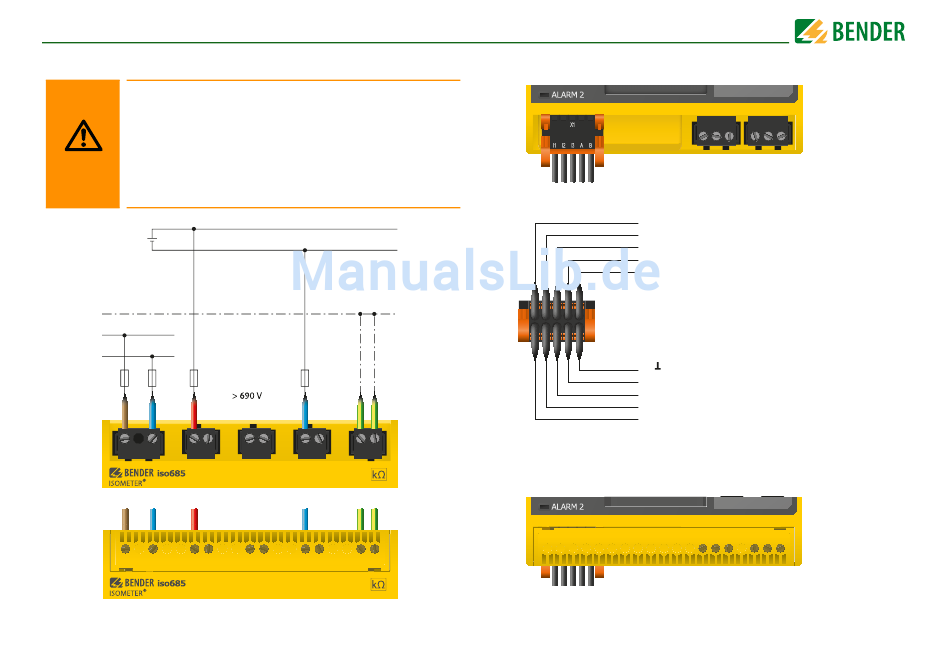

5.4 Anschluss an ein DC-Netz/Netzform DC
Gefahr von Verletzungen, Bränden und Sachschäden durch
Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinricht-
ungen zum Schutz bei Kurzschluss für die Ankopplung der Klem-
men L1/+, L2 und L3/- an das zu überwachende IT-System
WARNUNG
verzichten, wenn die Leitung oder das Kabel so ausgeführt ist, dass
die Gefahr eines Kurzschlusses auf ein Mindestmaß beschränkt ist.
Achten Sie auf kurz- und erdschlussfeste Verlegung.
U
n
U
S
*
6A
Klemmenabdeckung anbringen und sicher einrasten
16
L+
L-
PE
* F 6A bei
*
Systemen
5.5 Anschluss der X1-Schnittstelle
I1
I2
I3
A
B
M+
Q2
Q1
+
Klemmenabdeckung anbringen und sicher einrasten
Eingang 1
Eingang 2
Eingang 3
RS-485 A
RS-485 B
Masse
Analogausgang
Ausgang 2
Ausgang 1
Elektr. Überlastschutz.
+ 24 V
Autom. Abschaltung bei Kurz-
schluss und Transiente (rücksetzbar)
isoRW685W-D_D00178_01_M_XXDE/08.2015
