4. Befestigung

4.1 Schraubbefestigung

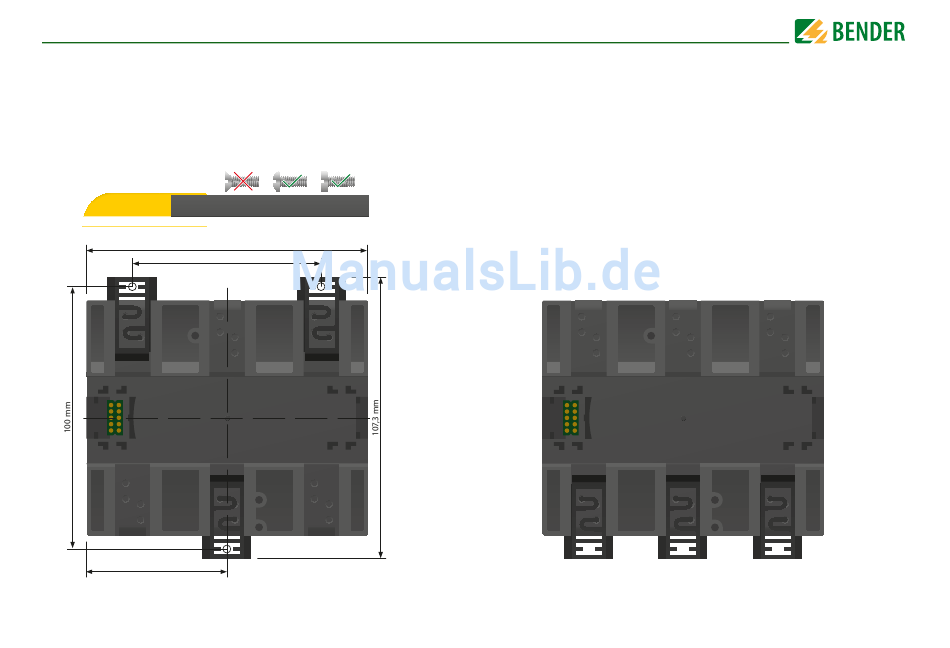

1. Bringen Sie die 3 mitgelieferten Montageclips (2 separat verpackt) manuell
oder mittels Werkzeug in der unten abgebildeten Position an.
2. Bohren Sie die Befestigungslöcher für M4-Gewinde gemäß der vermaßten
Bohrschablone.
3. Befestigen Sie das ISOMETER® isoRW685W-D mit drei M4-Schrauben.
108 mm
72 mm
54 mm
13

4.2 Montage auf Hutschiene

1. Bringen Sie die drei mitgelieferten Montageclips (2 separat verpackt) manuell
oder mittels Werkzeug in der unten abgebildeten Position an.
2. Rasten Sie das ISOMETER® isoRW685W-D sicher auf der Hutschiene ein.
isoRW685W-D_D00178_01_M_XXDE/08.2015
