3. Geräteübersicht

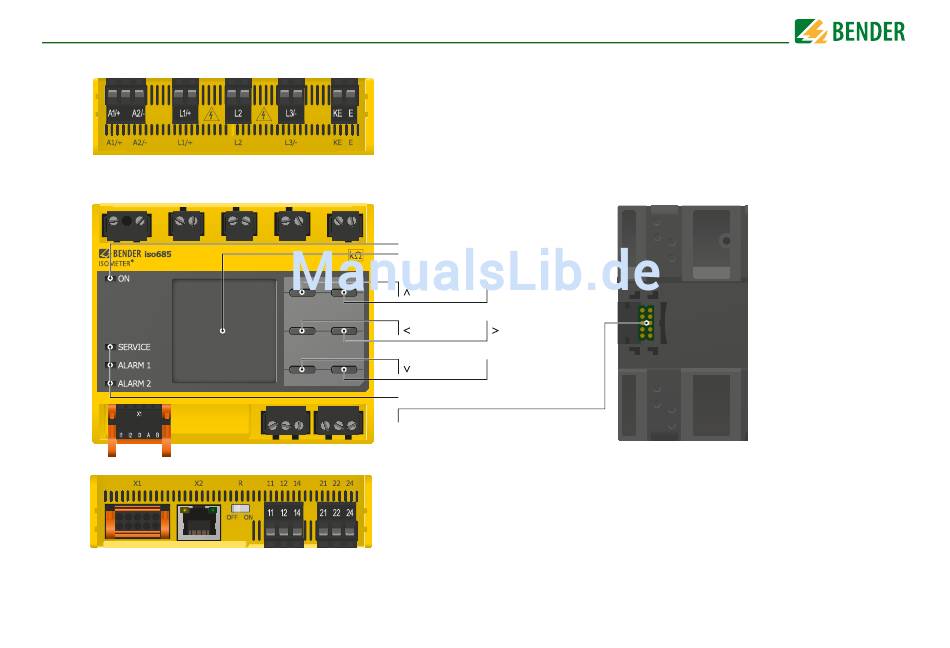

3.2 Anschlüsse und Bedienfeld
Oben
Vorne
Unten
12
A1/+, A2/-
Anschluss an die Versorgungsspannung U
L1/+
Anschluss des zu überwachenden IT-Systems
L2
Anschluss des zu überwachenden IT-Systems
L3/-
Anschluss des zu überwachenden IT-Systems
KE, E
Anschluss an PE
LED-Anzeige: Betrieb
Display
Menü
ESC
Reset
Test
Data
Info
OK
LED-Anzeige: SERVICE, ALARM 1, ALARM 2
X3
Optionale
Erweiterungsmodule
X1
Digitale Schnittstelle
X2
Ethernet-Schnittstelle
R
Zuschaltbarer Widerstand R
11 12 14
Anschluss des Alarmrelais 1
21 22 24
Anschluss des Alarmrelais 2
s
isoRW685W-D_D00178_01_M_XXDE/08.2015
