5. Anschluss

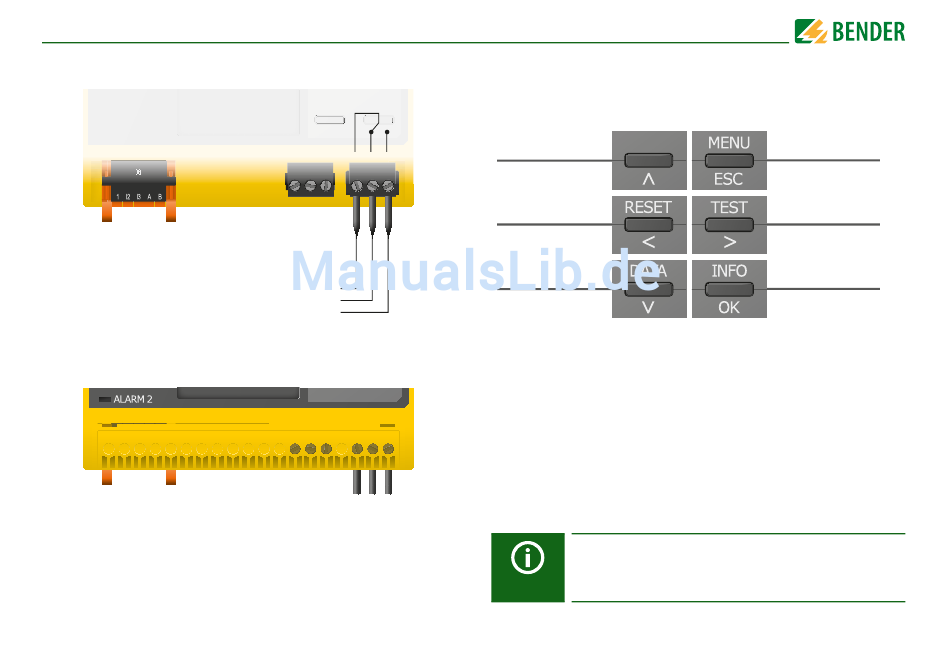

5.9 Anschluss der Relais-2-Schnittstelle (21 22 24)

Gemeinsamer Kontakt
Klemmenabdeckung anbringen und sicher einrasten
19
Relais 2
21
Öffne
22
Schließer 24

6. Inbetriebnahme

6.1 Gerätetasten
Die Einstellungen am Gerät werden mittels der Gerätetasten in einem Menü vor-
genommen. Die Tasten werden je nach Menüeintrag mit jeweils einer der unten
dargestellten Optionen belegt. Die einzelnen Funktionen sind:
Hoch/
Wert erhöhen
Meldungen
zurücksetzen
Zurück/
Parameter wählen
Datenwerte
anzeigen
Runter/
Wert reduzieren

6.2 Allgemeiner Ablauf der ersten Inbetriebnahme

1. Prüfen Sie den korrekten Anschluss des ISOMETER® isoRW685W-D an das zu
überwachende Netz.
2. Schalten Sie die Versorgungsspannung für ISOMETER® isoRW685W-D zu. Stel-
len Sie das Gerät über den Inbetriebnahme-Assistenten ein. Danach führt das
ISOMETER® einen vierstufigen Selbsttest durch, die Alarmrelais werden dabei
nicht geprüft. Nach dessen Ende erscheint im Display der ermittelte Isolati-
onswiderstand. Liegt er über den in der untersten Zeile eingeblendeten
Ansprechwerten, wird zusätzlich die Meldung „OK" angezeigt.
3. Prüfen Sie das ISOMETER® isoRW685W-D am überwachten Netz z. B. mit
einem dafür geeigneten Widerstand gegen Erde.
Gerätestatus beachten!
Das Gerät befindet sich in einem Alarmzustand, bis die
Erstinbetriebnahme abgeschlossen ist.
Gerätemenü
starten
Abbrechen/
1 Ebene zurück
Selbsttest
durchführen
Vor/
Parameter wählen
Information
anzeigen
OK/
Bestätigen
isoRW685W-D_D00178_01_M_XXDE/08.2015
