VLT AutomationDrive FC 300 Produkt-
handbuch
1. Befestigen Sie zuerst die beiden Schrauben am Abschirmblech, schieben Sie dieses auf, und ziehen Sie die Schrauben fest.
2. Stellen Sie sicher, dass der Frequenzumrichter korrekt geerdet ist. Schließen Sie den Frequenzumrichter an den Erdanschluss an (Klemme 95).
Verwenden Sie hierzu die mitgelieferte Schraube.
3. Stecken Sie den Netzanschlussstecker (91 (L1), 92 (L2) und 93 (L3)) auf die Klemmen mit der Bezeichnung MAINS unten am Frequenzumrichter.
4. Schließen Sie die Netzphasen an den mitgelieferten Netzanschlussstecker an.
5. Befestigen Sie das Kabel mit den mitgelieferten Halterungen.
ACHTUNG!
Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild angegebenen Nennspannung entspricht.
IT-Netz
Schließen Sie 400-V-Frequenzumrichter mit EMV-Filtern nicht an ein Stromnetz mit einer Spannung zwischen Phase und Erde von mehr
als 440 V an.
Der Querschnitt des Erdungskabels muss mindestens 10 mm
angeschlossene Erdleitungen verwendet werden.
Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.

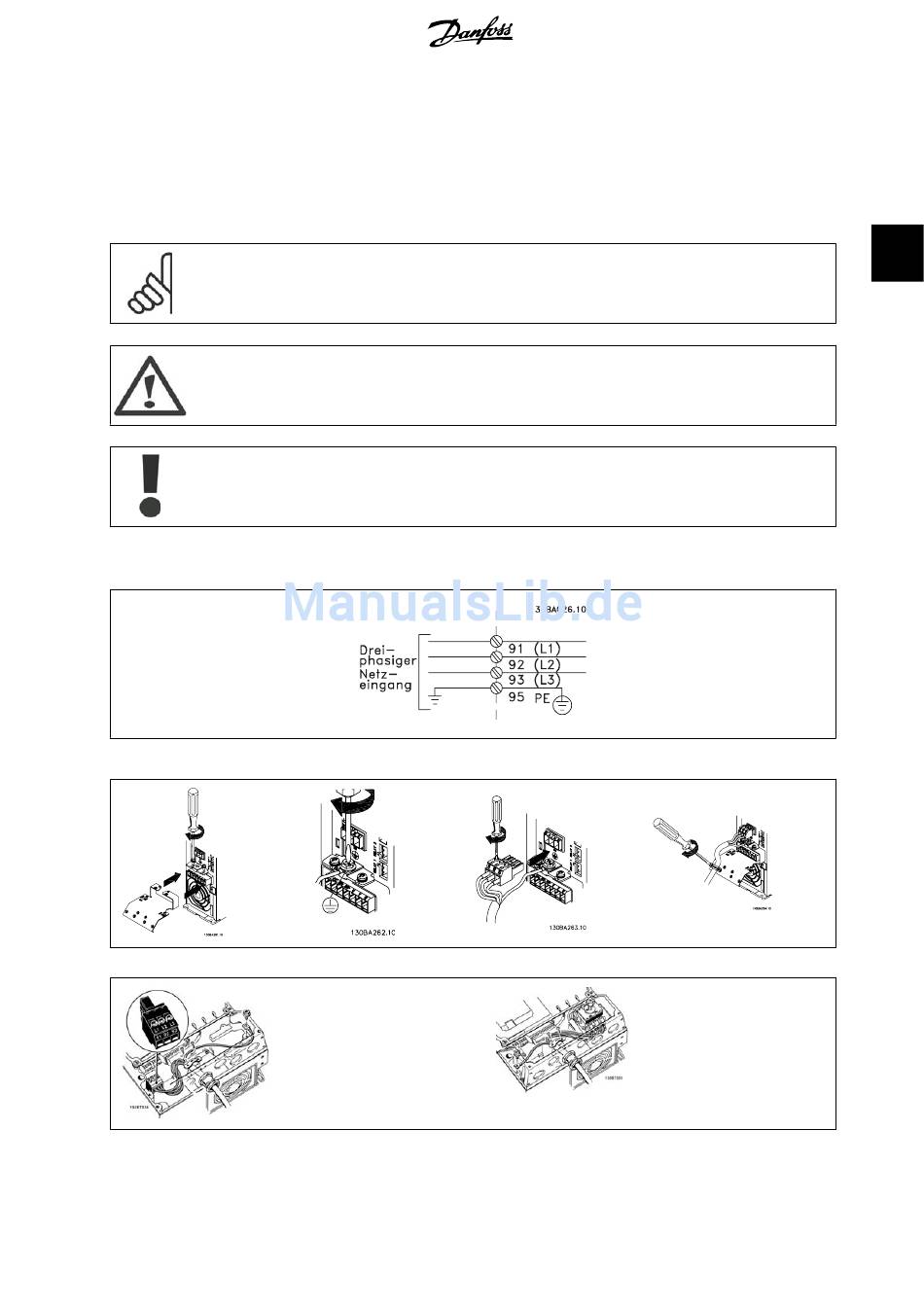

Netzanschluss für Gehäuse A1, A2 und A3:
Netzanschluss für A5-Gehäuse (IP 55/66)
Bei Verwendung eines Trennschalters (A5-Gehäuse) muss der Erdungsanschluss links im Frequenzumrichter erfolgen.
2
MG.33.AA.03 - VLT ist eine eingetragene Marke von Danfoss.
betragen, oder es müssen zwei getrennt verlegte und gemäß EN 50178
3. Installieren
