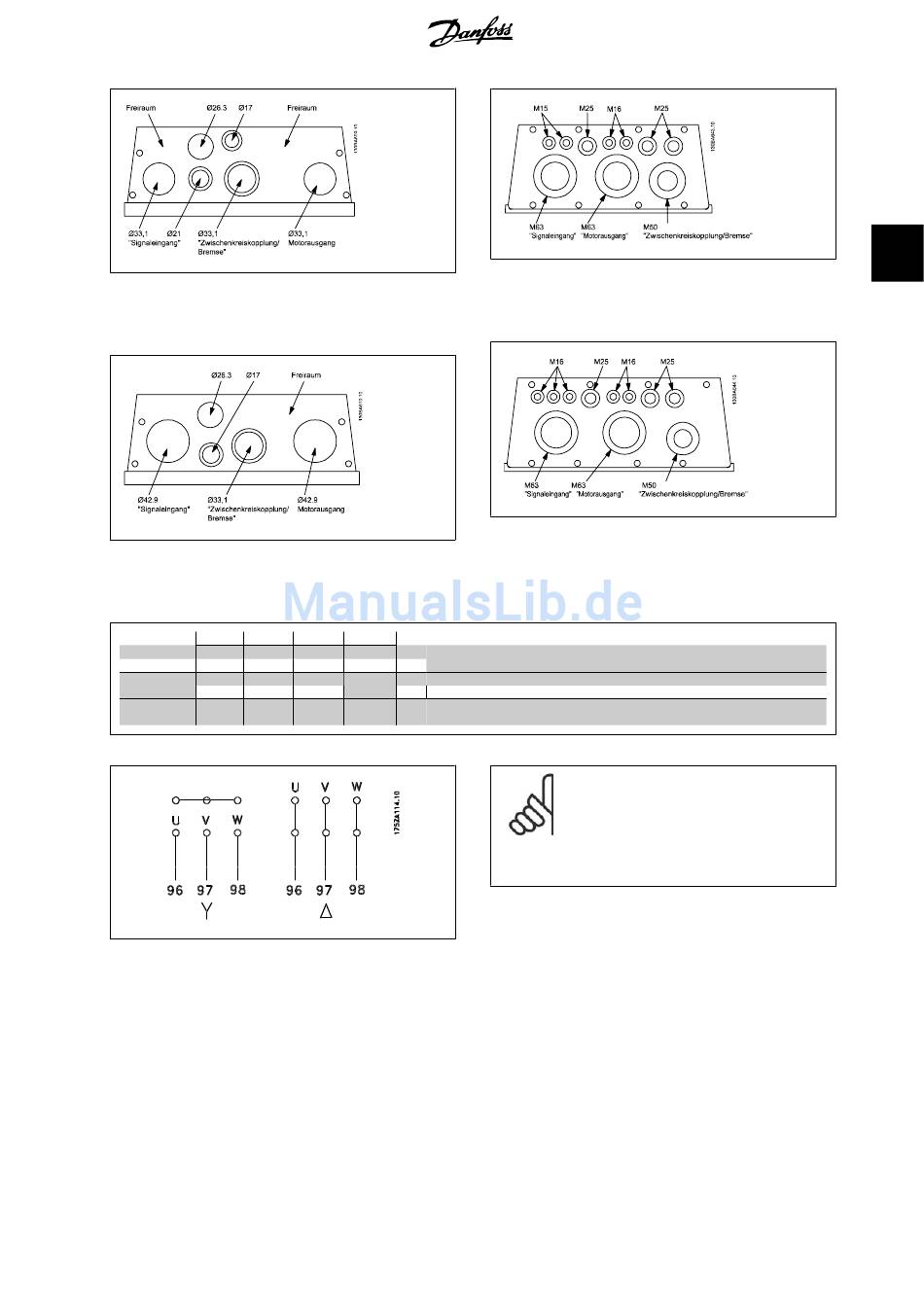

Abbildung 3.16: Kabeleinführungsöffnungen für Gehäuse B1. Die vor-
geschlagene Verwendung der Löcher ist eine reine Empfehlung, und es
sind andere Lösungen möglich.
Abbildung 3.17: Kabeleinführungsöffnungen für Gehäuse B2. Die vor-
geschlagene Verwendung der Löcher ist eine reine Empfehlung, und es
sind andere Lösungen möglich.
Klemme Nr. 96
U
U1
W2
U1
1)
Schutzleiteranschluss
97 98 99
V W 1) Motorspannung 0-100 % der Netzspannung
PE
(Anschlussklemmen am FC 300)
V1 W1 Dreieckschaltung
PE 1)
U2 V2 Anschlussklemmen am Motor
V1 W1 Sternschaltung (U2, V2, W2)
PE 1)
U2, V2, W2 sind miteinander zu verbinden.
MG.33.AA.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 3.18: Kabeleinführungsöffnungen für Gehäuse C1. Die vor-
geschlagene Verwendung der Löcher ist eine reine Empfehlung, und es
sind andere Lösungen möglich.
Abbildung 3.19: Kabeleinführungsöffnungen für Gehäuse C2. Die vor-
geschlagene Verwendung der Löcher ist eine reine Empfehlung, und es
sind andere Lösungen möglich.
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder eine geeig-
nete Isolation, welche für den Betrieb an einem Zwi-
schenkreisumrichter benötigt wird, muss ein LC-Filter
am Ausgang des Frequenzumrichters vorgesehen wer-
den.
