Funktionsprinzip
Die binäre Pumpe basiert auf einem Zweikanalsystem mit je zwei in Serie
geschalteten Kolben und bietet alle Grundfunktionen, die von einer Lösungs-
mittelpumpe erwartet werden. Die Dosierung der Lösungsmittel und die Wei-
terleitung zur Hochdruckseite werden von zwei Pumpeneinheiten
durchgeführt, die Drücke bis zu 600 barerzeugen können.
Jeder Kanal besteht aus einer Pumpeneinheit mit einem Pumpenantrieb,
einem Pumpenkopf, einem Aktiveinlassventil mit einer austauschbaren Kartu-
sche sowie einem Kugelauslassventil. Die zwei Kanäle münden in eine Nieder-
volumen-Mischkammer. Die Mischkammer ist über eine
Widerstandskapillarspule mit einer Dämpfereinheit und einem Mischer ver-
bunden. Ein Drucksensor überwacht den Pumpendruck. Ein Spülventil mit
einer integrierten PTFE-Fritte ist am Auslass der Pumpe zum einfachen Spü-
len des Pumpensystems angebracht.
Spülventil
Pumpenauslass
zum Auslass
Einlassventil
aus Lösungs-
mittelflasche A
Pumpenkopf A

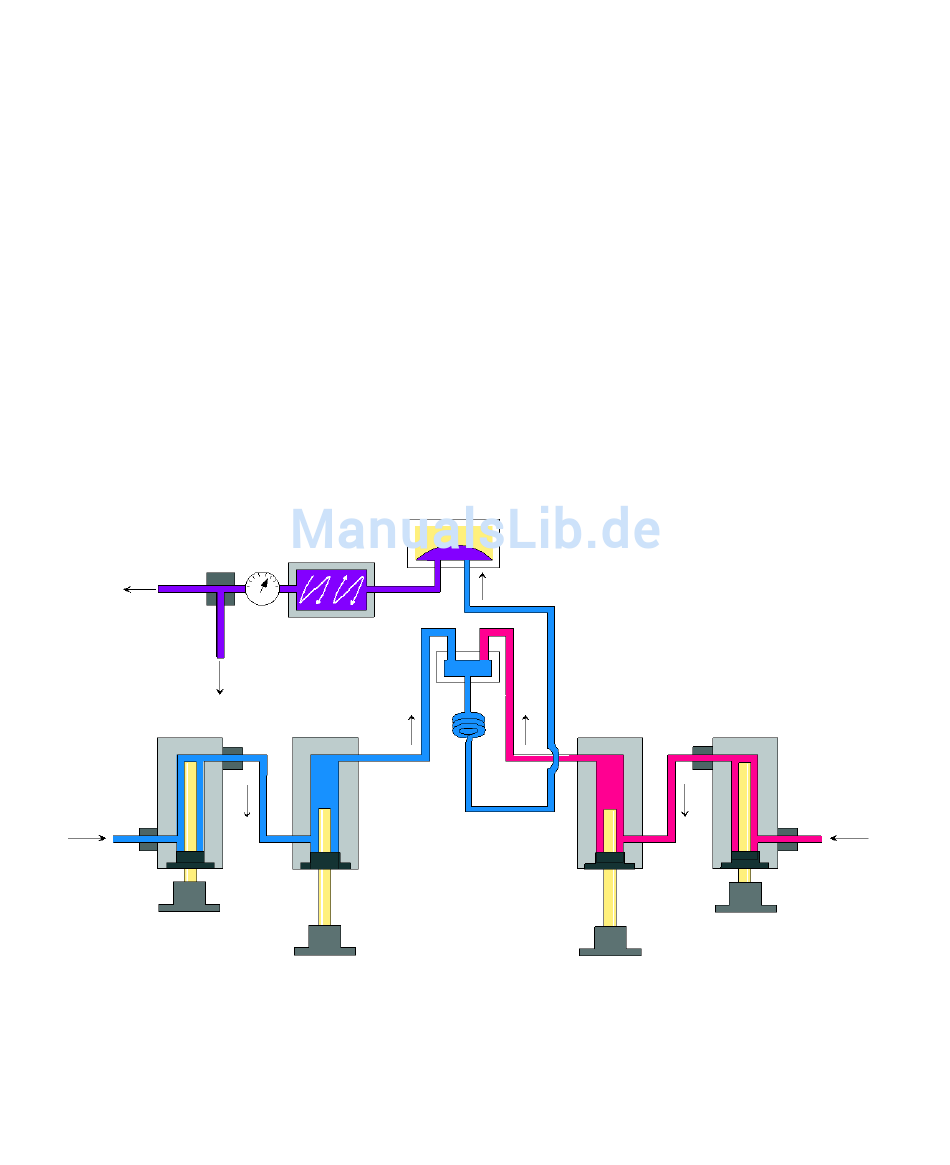

Abbildung 2 Der Hydraulikweg der binären Pumpe mit Dämpfer und Mischer
Der Dämpfer und der Mischer können zur Erzielung des geringsten Totvolu-
mens der binären Pumpe umgangen werden. Diese Konfiguration empfiehlt
Benutzerhandbuch für die binäre Pumpe 1260 Infinity
Mischer
Drucksensor
Auslassventil
Dich-
tungen
Kolben
Einführung in die binäre Pumpe
Dämpfer
Mischkammer
Pumpenkopf B
Gerät und Funktion
Auslassventil
Einlassventil
Dich-
aus Lösungs-
tungen
mittelflasche B
Kolben
