Agilent Technologies 1260 Infinity Benutzerhandbuch Seite 162

10
Wartung
Wartung eines Pumpenkopfs ohne Kolbenhinterspülung
4

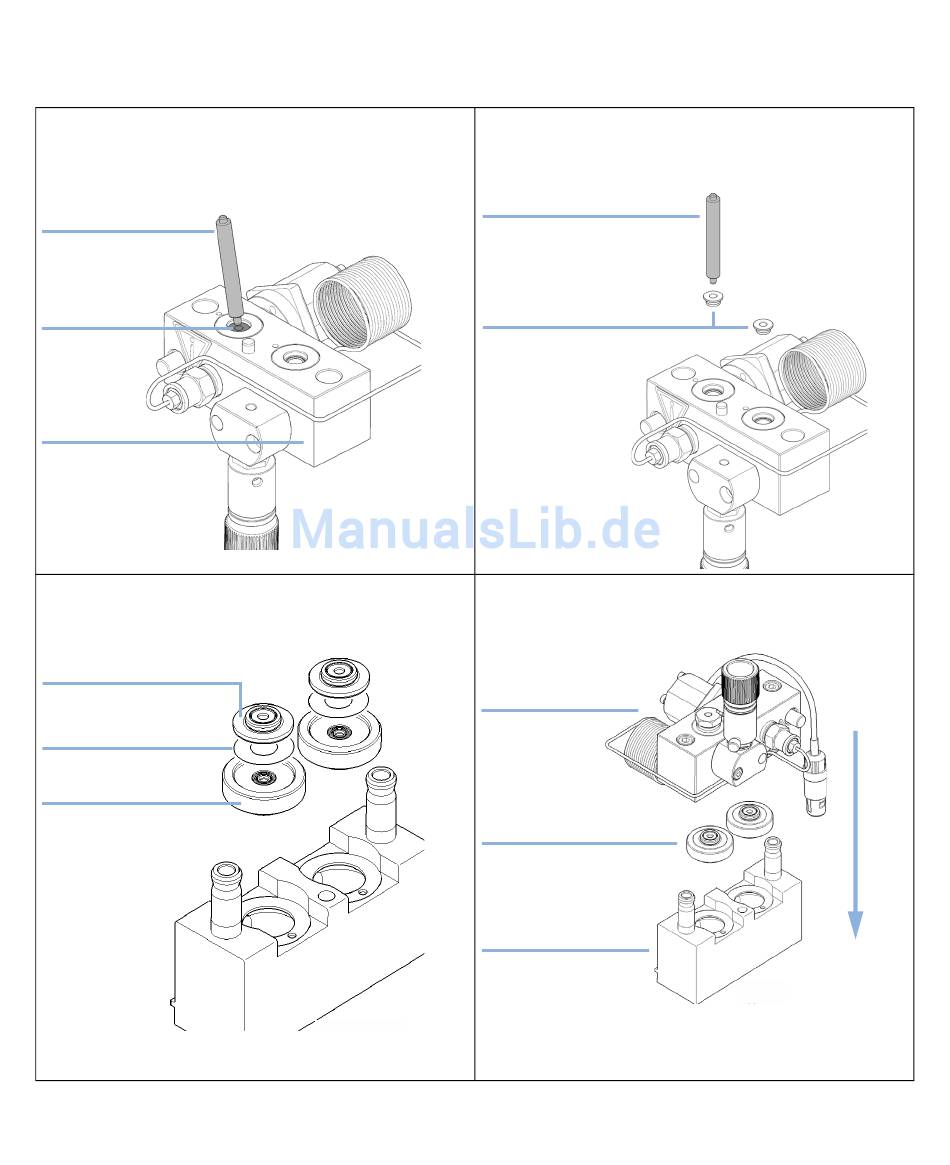

Entfernen Sie unter Verwendung der Stahlseite des
Einbauwerkzeugs vorsichtig die Dichtung vom
Pumpengehäuse. Entfernen Sie die Abstreifringe, falls sie
noch vorhanden sind.
Einbauwerkzeug
Kolbendichtung
Pumpenkopf
6
Legen Sie die Flachdichtung der Kolbenhinterspülung in
die Aussparung des Stützrings. Legen Sie den
Dichtungshalter oben auf die Dichtung.
Dichtungshalter
Dichtung
Stützring
162
5
Setzen Sie unter Verwendung der Kunststoffseite des
Einbauwerkzeugs die neuen Dichtungen in den
Pumpenkopf und drücken Sie diese fest in ihre Position.
Einbauwerkzeug
Kolbendichtungen
7
Setzen Sie die Pumpenkopfeinheit wieder zusammen.
Beachten Sie die korrekte Position des Stifts auf dem
Stützring.
Pumpengehäuse
Stützringe
Kolbengehäuse
Benutzerhandbuch für die binäre Pumpe 1260 Infinity
