Von Lösungsmittelflasche
Dichtung
Kolben
Kugelspindelantrieb
Getriebe
Motor mit Kodierer

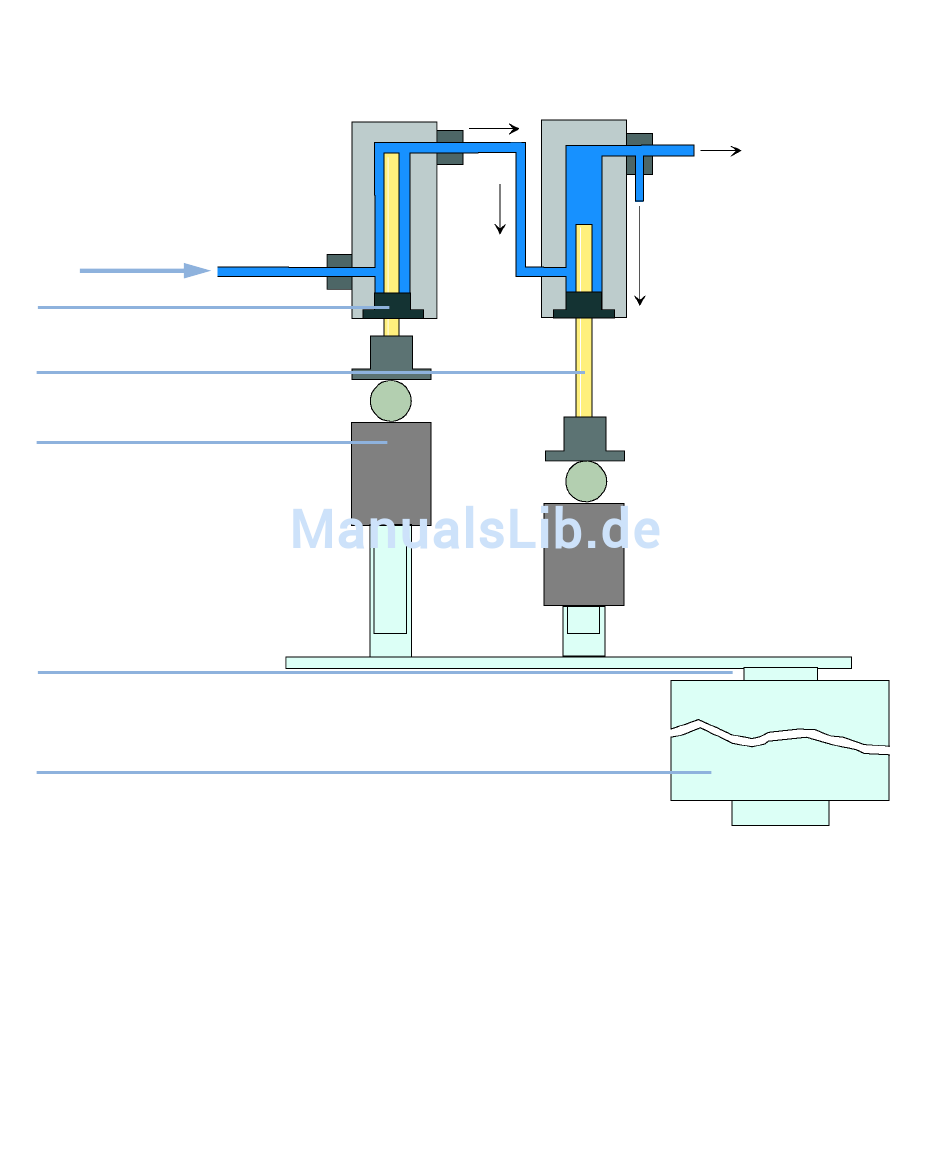

Abbildung 4 Pumpenkopf
Ein servogesteuerter variabler Reluktanzmotor treibt die beiden Kugelspindel-
antriebe in entgegengesetzter Richtung an. Die Untersetzungsverhältnisse der
beiden Kugelspindelantriebe unterscheiden sich im Verhältnis 2:1, sodass der
erste Kolben mit der doppelten Geschwindigkeit des zweiten Kolbens arbeitet.
Das Lösungsmittel gelangt nahe der Unterseite in die Pumpenköpfe und ver-
lässt sie an der Oberseite. Der Außendurchmesser des Kolbens ist kleiner als
der Innendurchmesser der Kolbenkammer, sodass das Lösungsmittel den Frei-
raum ausfüllen kann. Der erste Kolben hat je nach der gewählten Flussrate ein
Benutzerhandbuch für die binäre Pumpe 1260 Infinity
Einlassventil
Einführung in die binäre Pumpe
Übersicht zum hydraulischen Flussweg
Auslass-
ventil
1
Zur Mischkammer
