- Seite 1 Vacuum Products Division TriScroll Serie 300 ERNEUERN DES MODULS HANDBUCH Trocken laufende Vakuumpump Handbuch Nr. 699904285 Revision F September 2014...
- Seite 2 TriScroll™ 300 Trocken laufende Scroll-Vakuumpumpe TriScroll ist ein Warenzeichen der Agilent. Loctite und PST sind eingetragene Marken von Loctite Corporation. Krytox, PTFE und Viton sind eingetragene Warenzeichen von E. I. du Pont de Nemours und Company. Copyright 2014 Agilent, Inc.
- Seite 3 Trocken laufende TriScroll 300 VakuumpPumpe Inhalt Vorwort ..........v Sicherheitshinweise .
- Seite 4 Trocken laufende TriScroll 300 VakuumpPumpe Leere Seite...
-
Seite 5: Sicherheitshinweise
Trocken laufende TriScroll 300 VakuumpPumpe Vorwort Dieses Handbuch enthält die für eine erfolgreiche Erneuerung des gesamten Moduls Ihrer trocken laufenden TriScroll Vakuumpumpe erforderlichen Informationen. Die Erneuerung des Moduls ist als Alternative zu einer umfassenden Überholung oder eines Umbaus (Großwartung) durchzuführen und wird als eine der empfohlenen Optionen angeboten, wenn der Pumpengrunddruck auf einen unannehmbar hohen Wert für Ihre Anwendung gestiegen ist. - Seite 6 242 oder Loctite PST 567 nur auf die ersten Gewinde auf. Tragen Sie gerade so viel auf, dass ein dichter Abschluss erzielt wird. ACHTUNG Die TriScroll 300 wiegt 26,4 kg. Befolgen Sie beim Bewegen von Pumpen angemessene Hubverfahren, um Verletzungen zu vermeiden.
-
Seite 7: Zugehörige Triscroll Handbücher
Trocken laufende TriScroll 300 VakuumpPumpe Zugehörige TriScroll Handbücher Handbücher, die sich auf Installation und Betrieb, Dichtleistenersatz und größere Wartungsarbeiten für die TriScroll Pumpen der Serie 300 beziehen, sind in der nachstehenden Tabelle aufgeführt: Titel Jeweiliges TriScroll Modell Teilnummer Handbuch für größere Wartungsarbeiten... -
Seite 8: Optionen Für Werkswartungen
PTS0310SCRP Hinweise zu Seriennummern Dieses Handbuch bezieht sich auf die Serie TriScroll 300, deren Seriennummern mit den Buchstaben LP beginnen, ab LPB80124. Für Wartungsarbeiten an Pumpen der TriScroll Serie mit Seriennummern von J7000001 bis A8000108 wenden Sie sich bitte an Ihren nächsten Agilent Händler. -
Seite 9: Allgemeine Informationen
Trocken laufende TriScroll 300 VakuumpPumpe Allgemeine Informationen TriScroll Pumpen der Serie 300 werden Ihnen, solange die Wartungsverfahren und -intervalle eingehalten werden, über viele Jahre hinweg störungsfreie Dienste leisten. Das Nachfüllen von Lagerschmiermittel und Ersetzen von Dichtleisten wird empfohlen, wenn der Pumpengrunddruck auf einen unannehmbar hohen Wert für Ihre Anwendung gestiegen ist. - Seite 10 Trocken laufende TriScroll 300 VakuumpPumpe Wartungswerkzeugsatz...
- Seite 11 Trocken laufende TriScroll 300 VakuumpPumpe Wartungswerkzeugsatz (Fortsetzung)
-
Seite 12: Auseinanderbauen Der Triscroll
Trocken laufende TriScroll 300 VakuumpPumpe Auseinanderbauen der TriScroll 1. Entfernen Sie die drei M5x16 Schrauben, mit denen die Haube am Modul befestigt ist. 2. Entfernen Sie die Haube. 3. Entfernen Sie die vier M6x16 Schrauben, mit denen das Pumpenmodul am Rahmen... - Seite 13 Trocken laufende TriScroll 300 VakuumpPumpe Auseinanderbauen der TriScroll (Fortsetzung) 4. Nehmen Sie das Pumpenmodul vom Rahmen ab. 5. Entfernen Sie die M8x12 Schraube und Unterlegscheibe, mit denen die Gebläseeinheit an der Kurbelwelle befestigt ist.
- Seite 14 Trocken laufende TriScroll 300 VakuumpPumpe Auseinanderbauen der TriScroll (Fortsetzung) 6. Nehmen Sie die Gebläseeinheit von der Kurbelwelle ab. 7. Ziehen Sie den Schlüssel vom Schlitz in der Kurbelwelle ab.
-
Seite 15: Zusammenbau Der Triscroll
Trocken laufende TriScroll 300 VakuumpPumpe Zusammenbau der TriScroll Erforderliches Werkzeug: Sechskantsteckschlüssel Identifizieren Sie die auf dem Foto (links) abgebildeten Komponenten: ➀ Pumpenmodul ➁ Gebläseeinheit ➂ M6x16 Schrauben (4) ➃ Kreuzverbinder ➄ Unterlegscheibe ➅ Schlüssel ➆ M8x12 Schraube ➇ Haube ➈... - Seite 16 Trocken laufende TriScroll 300 VakuumpPumpe Zusammenbau der TriScroll (Fortsetzung) 1. Stecken Sie den Schlüssel in den Schlitz in der Kurbelwelle ein. 2. Schieben Sie die Gebläseeinheit auf den einrastenden Schlüssel in der Kurbelwelle und gegen das Dichtungsabstandsstück. 3. Befestigen Sie die Gebläseeinheit mit der...
- Seite 17 Trocken laufende TriScroll 300 VakuumpPumpe Zusammenbau der TriScroll (Fortsetzung) 4. Setzen Sie das Kreuz in den Motorverbinder ein. 5. Installieren Sie das Pumpenmodul am Rahmen und richten Sie dabei die Finger an der Gebläseeinheit auf die Finger am Verbinder aus. Achten Sie darauf, dass die Dübelstifte genau in die entsprechenden...
- Seite 18 Trocken laufende TriScroll 300 VakuumpPumpe Zusammenbau der TriScroll (Fortsetzung) 6. Bringen Sie das Pumpenmodul mit den vier M6x16 Schrauben am Rahmen an. 7. Bringen Sie die Haube über das Pumpenmodul an. Befestigen Sie es mit den drei M5x16 Schrauben.
-
Seite 19: Konditionierung Der Pumpe Und Verifizierung Der Leistung

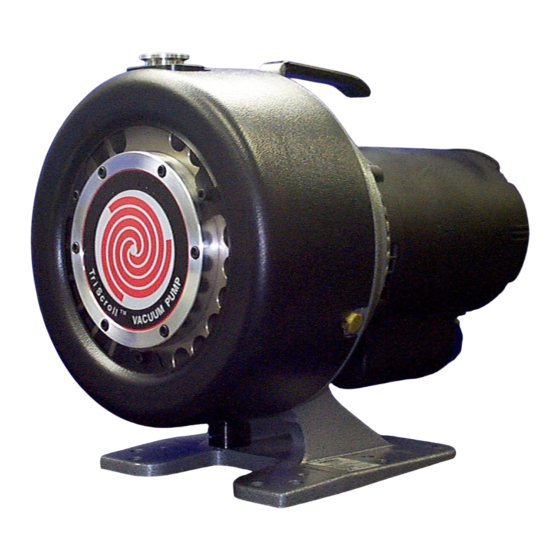

Trocken laufende TriScroll 300 VakuumpPumpe Zusammenbau der TriScroll (Fortsetzung) Diese Abbildung zeigt eine vollkommen zusammengebaute TriScroll Pumpe der Serie 300. Konditionierung der Pumpe und Verifizierung der Leistung Die Konditionierung des Pumpenmoduls und Verifizierung der Leistung wurden im Werk von Agilent durchgeführt. - Seite 20 Trocken laufende TriScroll 300 VakuumpPumpe Leere Seite...
- Seite 21 Sie die nachfolgende Anleitung, wenn Sie Waren an uns zurücksenden. 1) Füllen Sie den beigefügten “Antrag für Warenrücksendungen” vollständig aus und senden Sie ihn an Agilent Technologies (siehe unten). Bitte führen Sie alle Produkte auf und kennzeichnen Sie insbesondere die, die giftige oder gefährliche Stoffe gepumpt haben oder ihnen ausgesetzt waren.
- Seite 22 Gutschrift This page intentionally left blank. 4) GESUNDHEITS- UND SICHERHEITSERKLÄRUNG ES IST NICHT MÖGLICH, GERÄTE AN AGILENT TECHNOLOGIES ZURÜCKZUSENDEN, DIE GIFTIGE, BIOLOGISCHE ODER RADIOAKTIVE STOFFE ENTHALTEN. In diesen Fällen erhalten Sie von unserem Customer Service spezielle Instruktionen . Die obigen Geräte (eine Auswahl ankreuzen) WURDEN NICHT toxischen oder gefährlichen Stoffen ausgesetzt...
- Seite 23 Kunden, die ein Produkt im Austausch bestellen, erklären sich damit einverstanden, defekte Gerät in reparierbarem Zustand und innerhalb einer Frist von maximal 15 Werktagen an Agilent Technologies zurückzusenden. Im Falle von Nichtbeachtung der Frist oder einem unreparierbaren Produkt (z.B. Crash) werden die entstandenen Zusatzkosten entsprechend in Rechnung gestellt.
- Seite 24 Trocken laufende TriScroll 300 VakuumpPumpe This page intentionally left blank.
-
