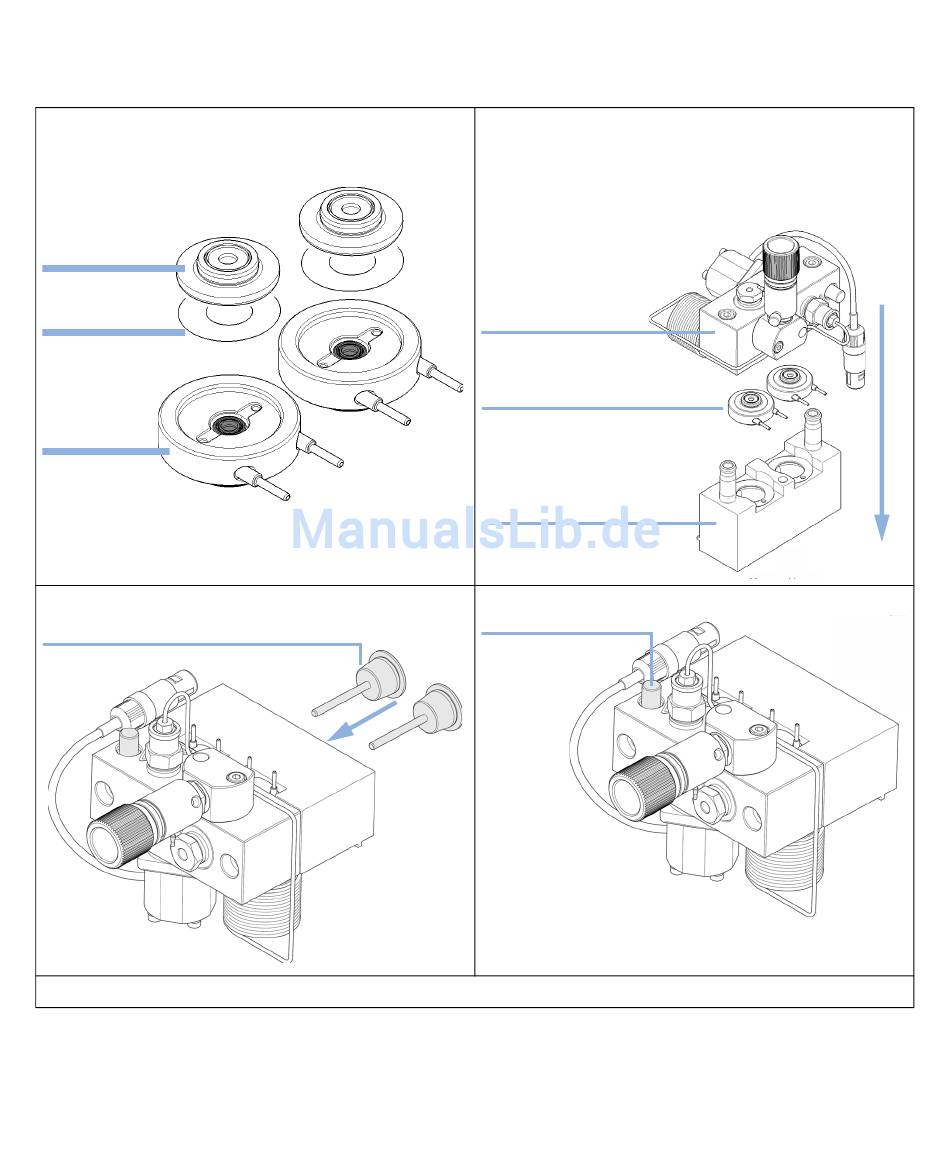

Legen Sie die Flachdichtung der Kolbenhinterspülung in
die Aussparung des Stützrings. Legen Sie den
Dichtungshalter oben auf die Dichtung.
Dichtungshalter
Dichtscheibe
der Spüldichtung
Stützring
10
Setzen Sie die Kolben ein und drücken Sie diese
vorsichtig in die Dichtungen.
Kolben
12
Installieren Sie die Pumpenkopfeinheit erneut, siehe
Benutzerhandbuch für die binäre Pumpe 1260 Infinity
Wartung eines Pumpenkopfs mit Kolbenhinterspülung
9
Positionieren Sie die Stützringe auf dem Kolbengehäuse
(bei nicht installierten Kolben) und setzen Sie den
Pumpenkopf und das Kolbengehäuse zusammen.
Beachten Sie die korrekte Position des Stifts auf dem
Stützring.
Pumpenkopf
Stützring
Kolbengehäuse
11
Ziehen Sie die Feststellschraube an.
Feststellschraube
"Wiedereinbau der Pumpenkopfeinheit"
10
Wartung
auf Seite 168.
