Wartung eines Pumpenkopfs mit Kolbenhinterspülung
4

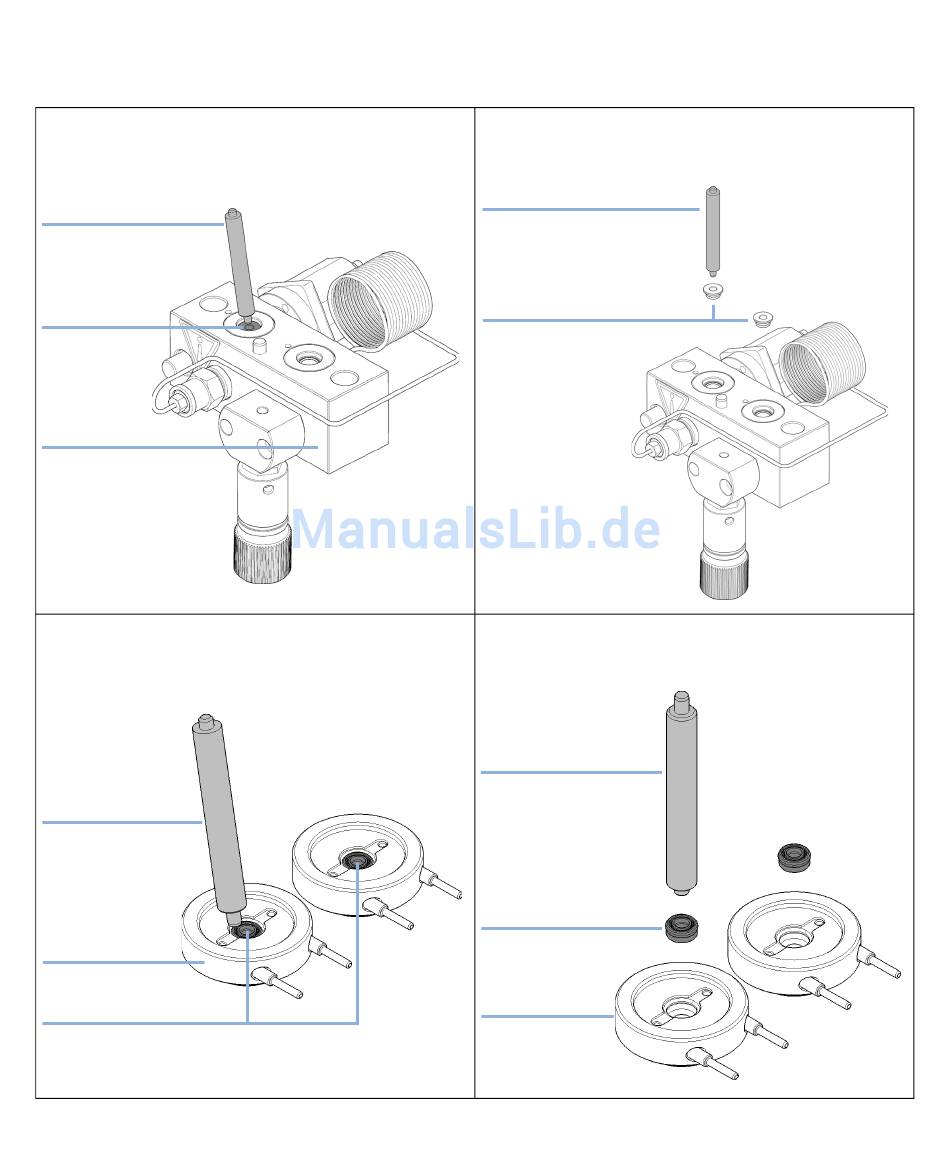

Entfernen Sie unter Verwendung der Stahlseite des
Einbauwerkzeugs vorsichtig die Dichtung vom
Pumpengehäuse. Entfernen Sie die Abstreifringe, falls sie
noch vorhanden sind.
Einbauwerkzeug
Kolbendichtung
Pumpenkopf
6
Entfernen Sie mit der Stahlseite des Einbauwerkzeugs die
Dichtscheibe der Spüldichtung und die sekundäre
Dichtung vom Stützring. Die entfernte Dichtung wird
beschädigt und kann nicht wieder verwendet werden!
Einbauwerkzeug
Stützring der
Spüldichtung
Sekundäre Dichtung
166
5
Setzen Sie unter Verwendung der Kunststoffseite des
Einbauwerkzeugs die neuen Dichtungen in den
Pumpenkopf und drücken Sie diese fest in ihre Position.
Einbauwerkzeug
Kolbendichtungen
7
Drücken Sie die Waschdichtung mit der Kunststoffseite
des Einbauwerkzeugs in die Aussparung des Stützrings
(die Feder zeigt nach oben).
Einbauwerkzeug
Spüldichtung
Stützring
