Geräteschnittstellen
4-4
4.1.1.3

Diagnose

Auf der Seite des Bediengeräts befinden sich Ethernet-Diagnose-LEDs.

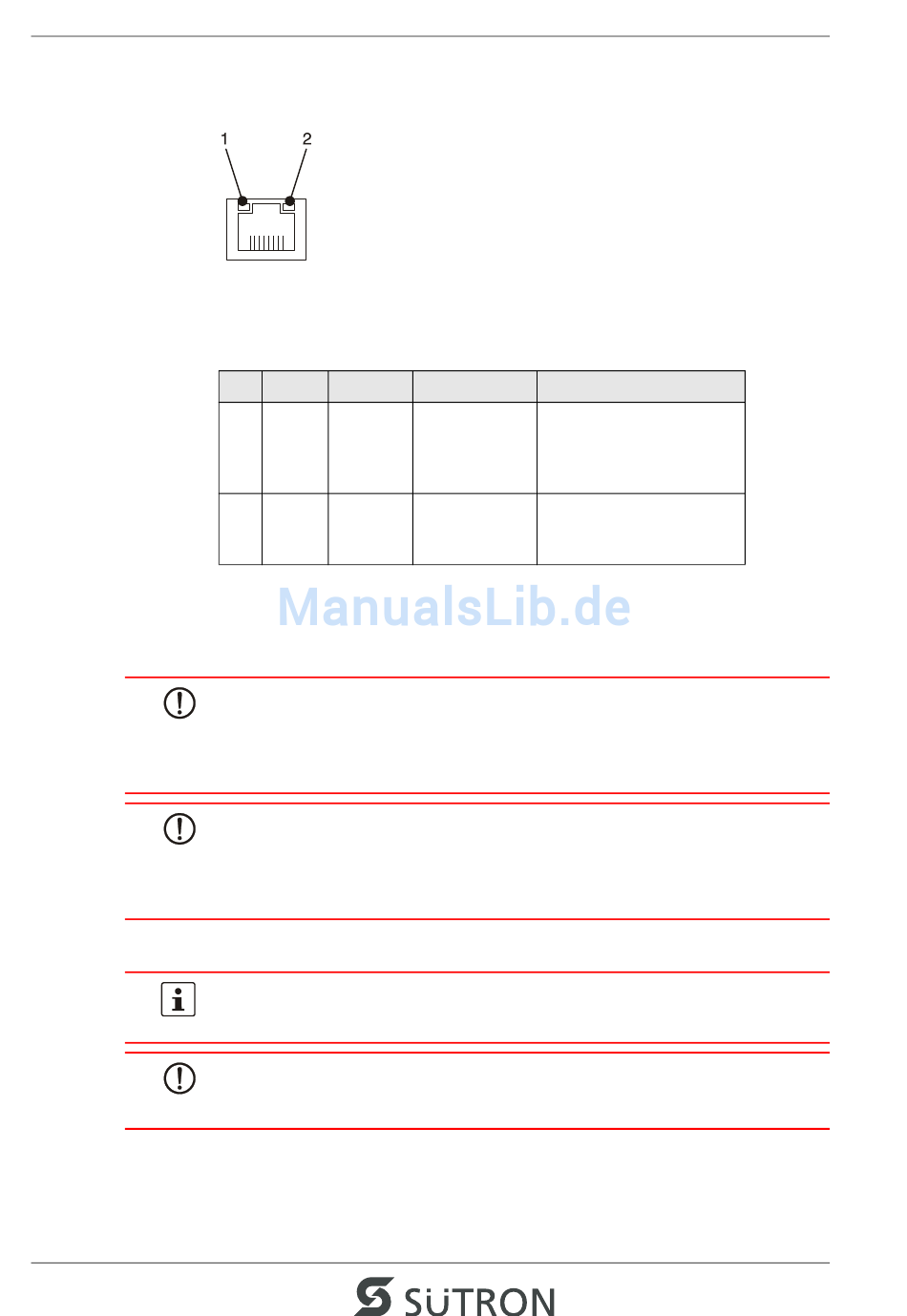

Bild 4-2 Anordnung der Ethernet-Diagnose-LEDs
Tabelle 4-3 Ethernet-Diagnose-LEDs
Nr.
Farbe
Zustand
1
Grün
Ein
2
Gelb
Ein
4.1.2

USB (X9, X10)

Am Bediengerät sind zwei Host-Schnittstellen vorhanden.
ACHTUNG
Die Nutzung der USB-Schnittstellen während des normalen Betriebs ist für Anwen-
dungen in maritimen Bereichen nicht zulässig!
Die USB-Schnittstellen dürfen bei Anwendungen im maritimen Bereich nur für Ser-
vicezwecke verwendet werden!
ACHTUNG
Bei Verwendung nicht industrietauglicher Hardware (z.B. Tastatur, Maus, Speicher-
karte) in industriellen Bereichen muss mit einer eingeschränkten Betriebssicherheit
gerechnet werden. Dazu zählt auch Hardware die für den Heim- und Büroeinsatz de-
klariert ist.
4.1.2.1

Kabel

Die Spezifikation eines geeigneten Kabels entnehmen Sie der „Universal Serial Bus
Specification Rev. 1.1".
ACHTUNG
Bei dem verwendeten Kabel müssen Sie eine maximale Kabellänge von 2,5 m ein-
halten.
Bezeichnung

Funktion

LNK 100
Betrieb im Modus
100 MBit/s und intakte
Verbindung mit
100BASE-T-Hub
ACT
Ethernet Datentele-
gramm wird gesendet /
empfangen
