Geräteschnittstellen
4-18
4.4.3
MPI Slave (X6)

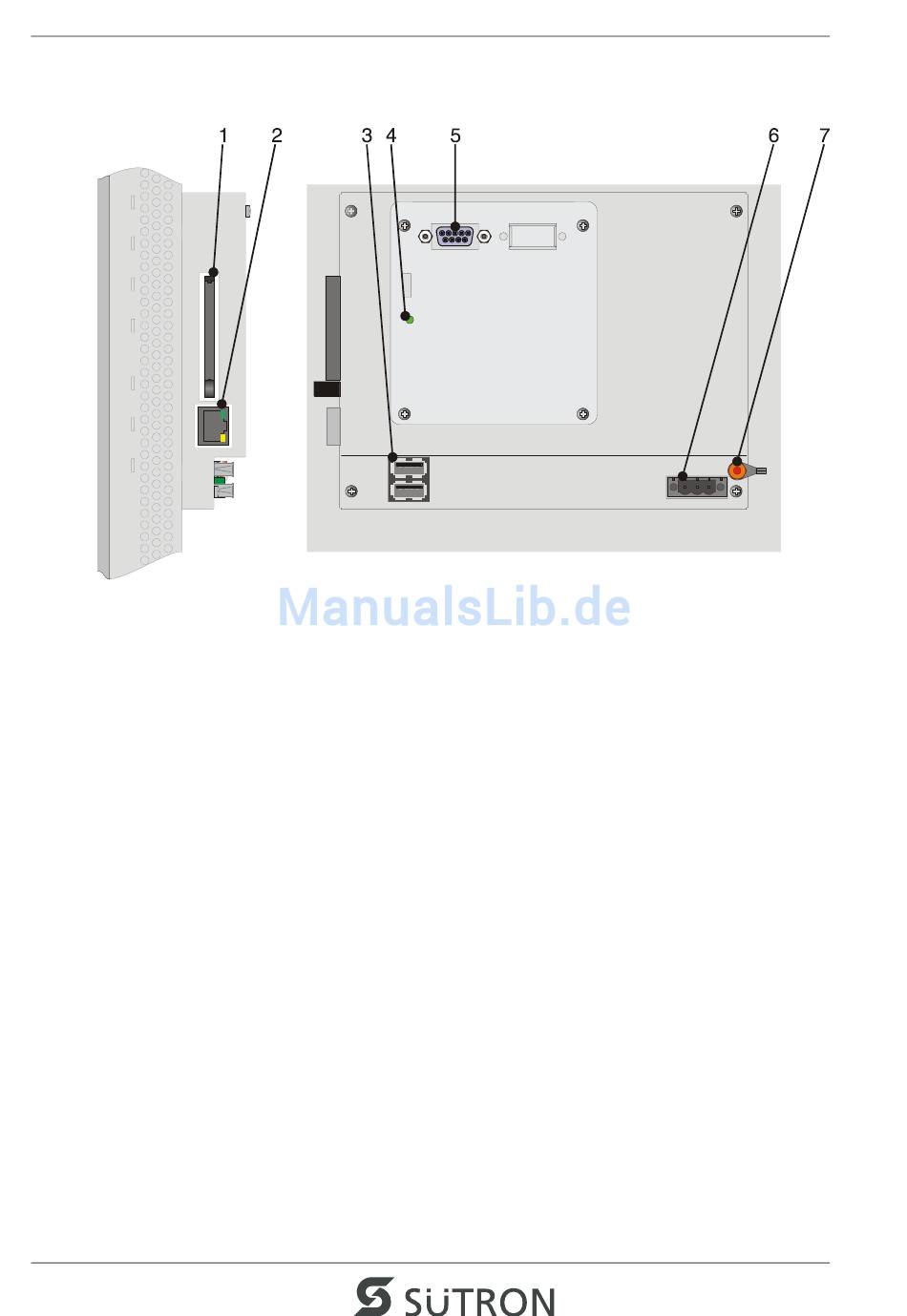

Bild 4-15 MPI Slave
1
Compact Flash Einschub auf der Seite des Bediengeräts
2
Buchse X5 (Ethernet) auf der Seite des Bediengeräts
3
Buchsen X9, X10 (USB Host - Typ A)
4
Diagnose LED
5
Buchse X6 (MPI)
6
Stecker X1 (Versorgungsspannung)
7
Gewindebolzen für Schutzerdung
