4.3
Digitale Aus- / Eingänge
4.3.1
Digitale Ausgänge (X2)
Alle Ausgänge sind verpolsicher. Bei falscher Polung werden die betroffenen Aus-
gänge nicht geschaltet.
Stellen Sie die Versorgungsspannung für die Ausgänge am Steckverbinder bereit.
Diese Versorgungsspannung steht dann auch den digitalen Eingängen zur Verfü-
gung.
Die Ausgänge werden vom Steuerungsprogramm aus angesteuert.
4.3.1.1
Steckerbelegung

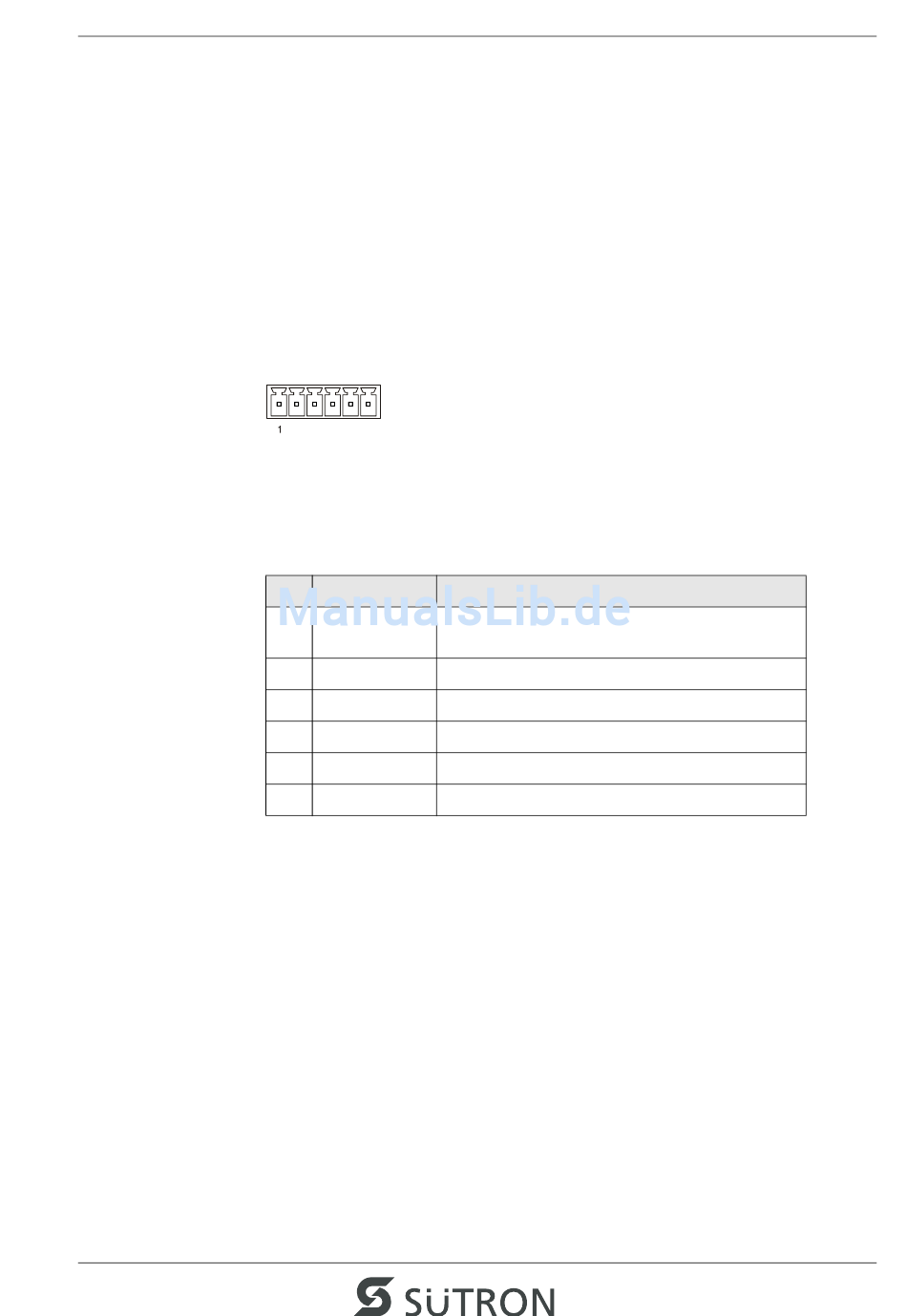

Bild 4-7 6-poliger MINI-COMBICON-Stecker
Steckverbinder im Bediengerät: 6-poliger Steckverbinder Phoenix Contact MINI-
COMBICON-Stecker MCV 1,5/6-G-3,5.
Tabelle 4-8 Steckerbelegung der digitalen Ausgänge
Pin
Bezeichnung
1
+24 V
2
0 V
3
A0.0
4
A0.1
5
A0.2
6
A0.3
Funktion
Versorgungsspannung 24 V DC für Ausgänge
A0.0 bis A0.3
Bezugspotenzial 0 V
Ausgang A0.0
Ausgang A0.1
Ausgang A0.2
Ausgang A0.3
Geräteschnittstellen
4-9
