RS232 (X6)

Die serielle RS232-Schnittstelle ist zum Aufbau einer Punkt-zu-Punkt-Verbindung
geeignet.
4.2.2.1

Steckerbelegung

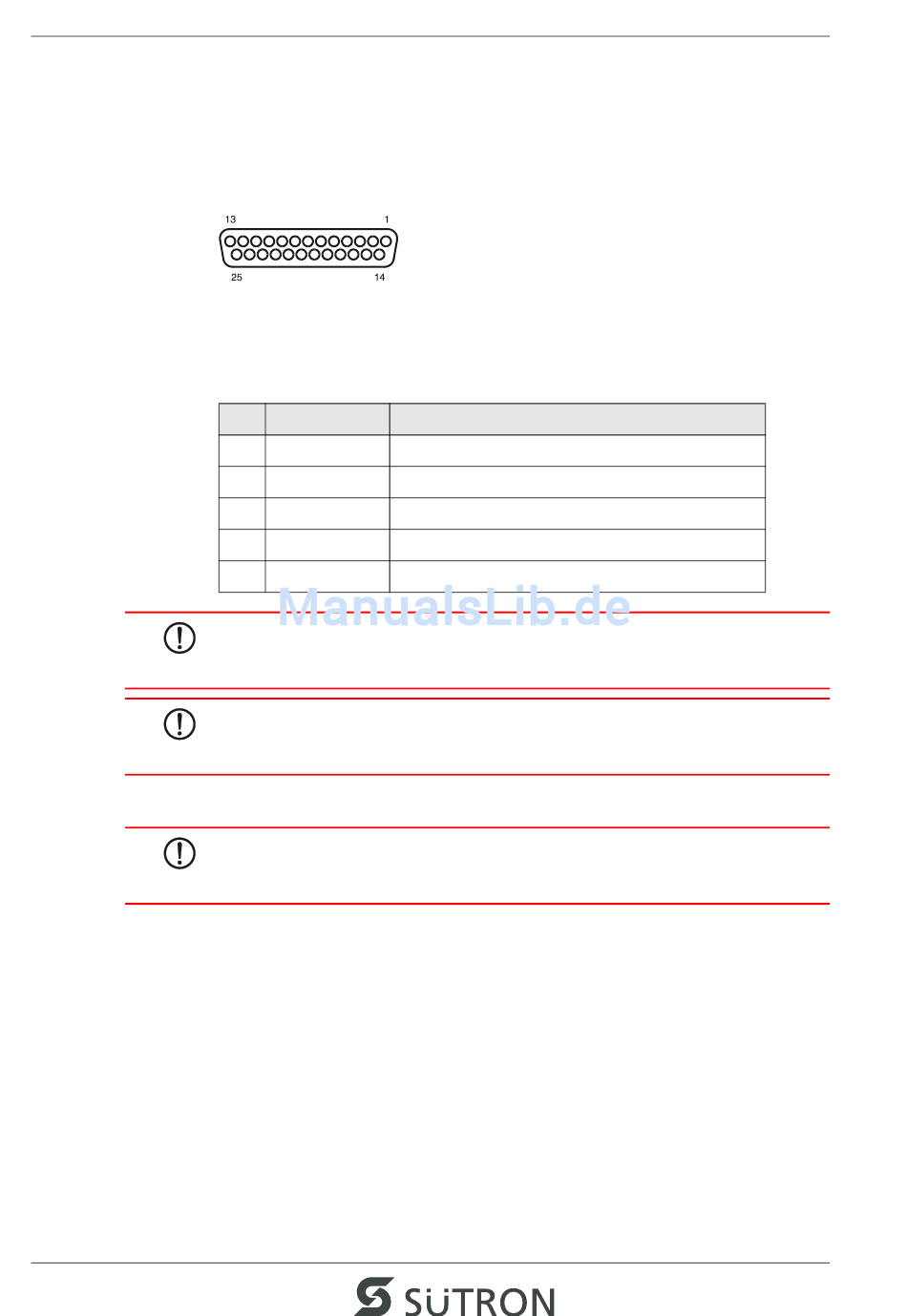

Bild 4-6 25-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 25-polige D-SUB-Buchsenleiste.
Tabelle 4-7 Steckerbelegung RS232
Pin Bezeichnung
6 TD
15 CTS
17 RTS
18 RD
25 SGND
ACHTUNG
Beim Betrieb der Schnittstelle als RS232 dürfen die Pins der RS422 / RS485 nicht
angeschlossen sein.
ACHTUNG
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-36.
4.2.2.2

Termination

ACHTUNG
Beim Betrieb der Schnittstelle als RS232 müssen Sie die Termination für die RS485
ausschalten.
Funktion
Sendedaten
Sendebereit
Sendeanforderung
Empfangsdaten
Signal Ground
