E Line Touch Panels
4.1.1.3
Diagnose
Am Bediengerät befinden sich Ethernet-Diagnose-LEDs.

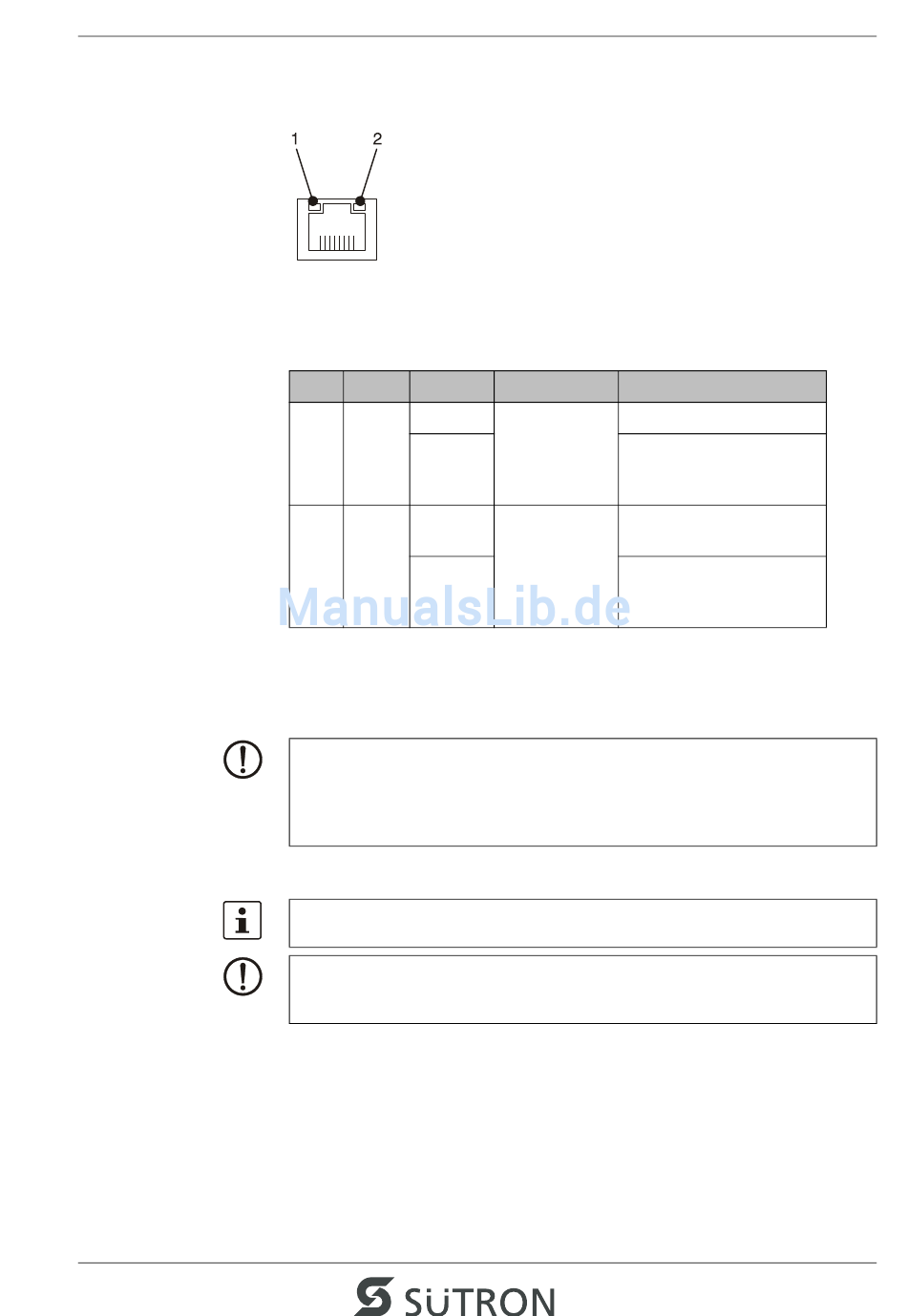

Bild 4-2 Anordnung der Ethernet-Diagnose-LEDs
Tabelle 4-2 Ethernet-Diagnose-LEDs
LED
Farbe
Zustand
1
Grün
Ein
Blinkt
2
Gelb
Ein
Aus
4.1.2
USB (X9, X10)
Am Bediengerät sind zwei Host-Schnittstellen vorhanden.
ACHTUNG
Bei Verwendung nicht industrietauglicher Hardware (zum Beispiel Tastatur,
Maus, Speicherkarte) in industriellen Bereichen muss mit einer eingeschränk-
ten Betriebssicherheit gerechnet werden. Dazu zählt auch Hardware, die für
den Heim- und Büroeinsatz deklariert ist.
4.1.2.1
Kabel
Die Spezifikation eines geeigneten Kabels entnehmen Sie der „Universal Serial
Bus Specification Rev. 2.0".
ACHTUNG
Verwenden Sie industrietaugliche USB-Kabel mit einer maximalen Länge von
2,5 m.
Bezeichnung
Funktion
ACT/LNK
Intakte Verbindung
Ethernet-Datentele-
gramm wird gesendet /
empfangen
SPD 10/100
Betrieb im Modus
100 MBit/s
Betrieb im Modus
10 MBit/s oder Verbin-
dung getrennt
Geräteschnittstellen
47
