4.5
Feldbus-Master-Schnittstellen
4.5.1
CAN Master

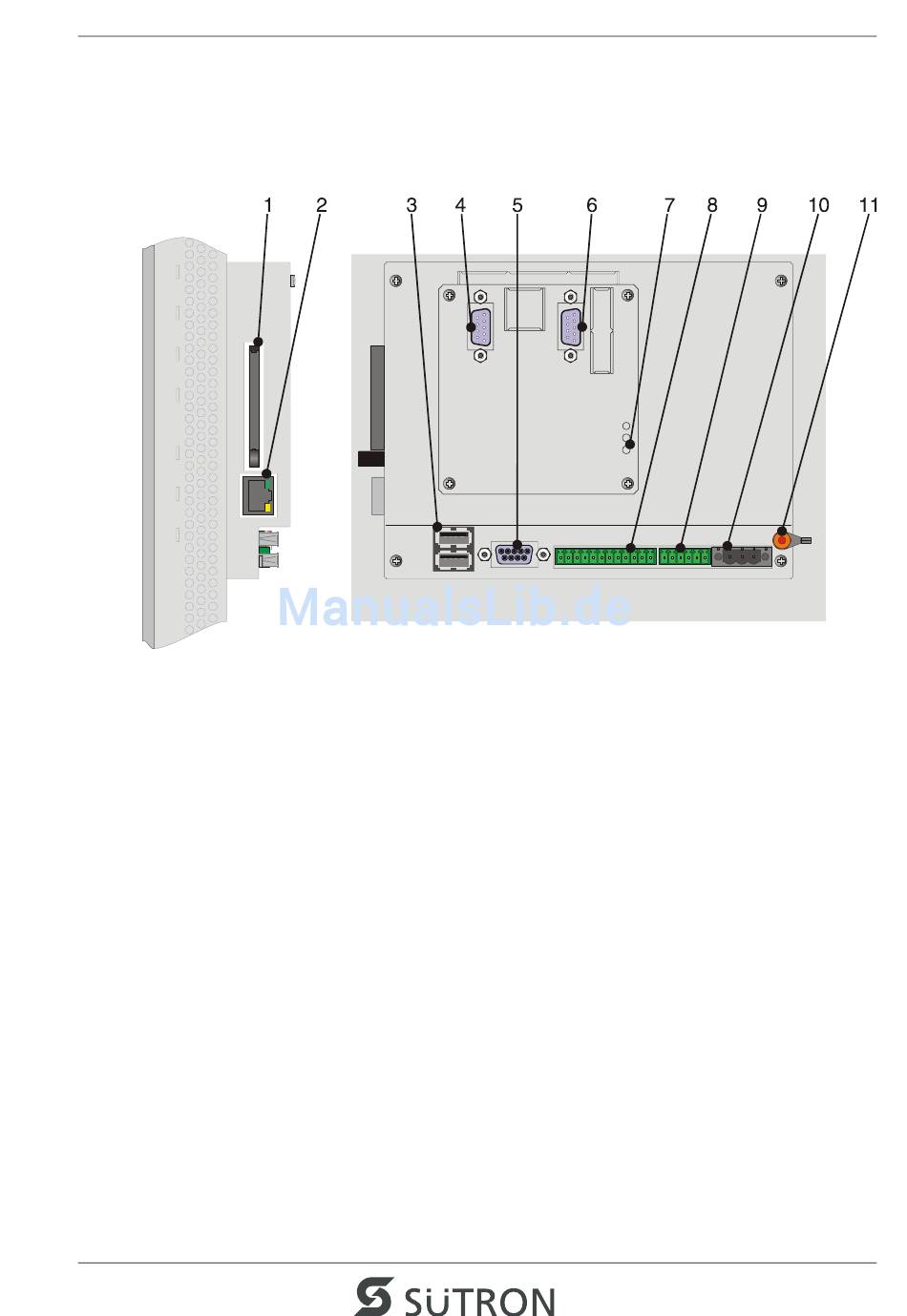

Bild 4-21 Rückansicht CANopen Master
1
Compact Flash Einschub auf der Seite des Bediengeräts
2
Buchse X5 (Ethernet) auf der Seite des Bediengeräts
3
Buchsen X9, X10 (USB Host - Typ A)
4
Stecker X6 (Diagnose)
5
Buchse X4 (RS232)
6
Stecker X7 (CANopen)
7
Diagnose LEDs (CANopen)
8
Stecker X3 (Digitale Eingänge)
9
Stecker X2 (Digitale Ausgänge)
10 Stecker X1 (Versorgungsspannung)
11 Gewindebolzen für Schutzerdung
Geräteschnittstellen
4-25
