Geräteschnittstellen
4-22
4.4.4.1

Steckerbelegung

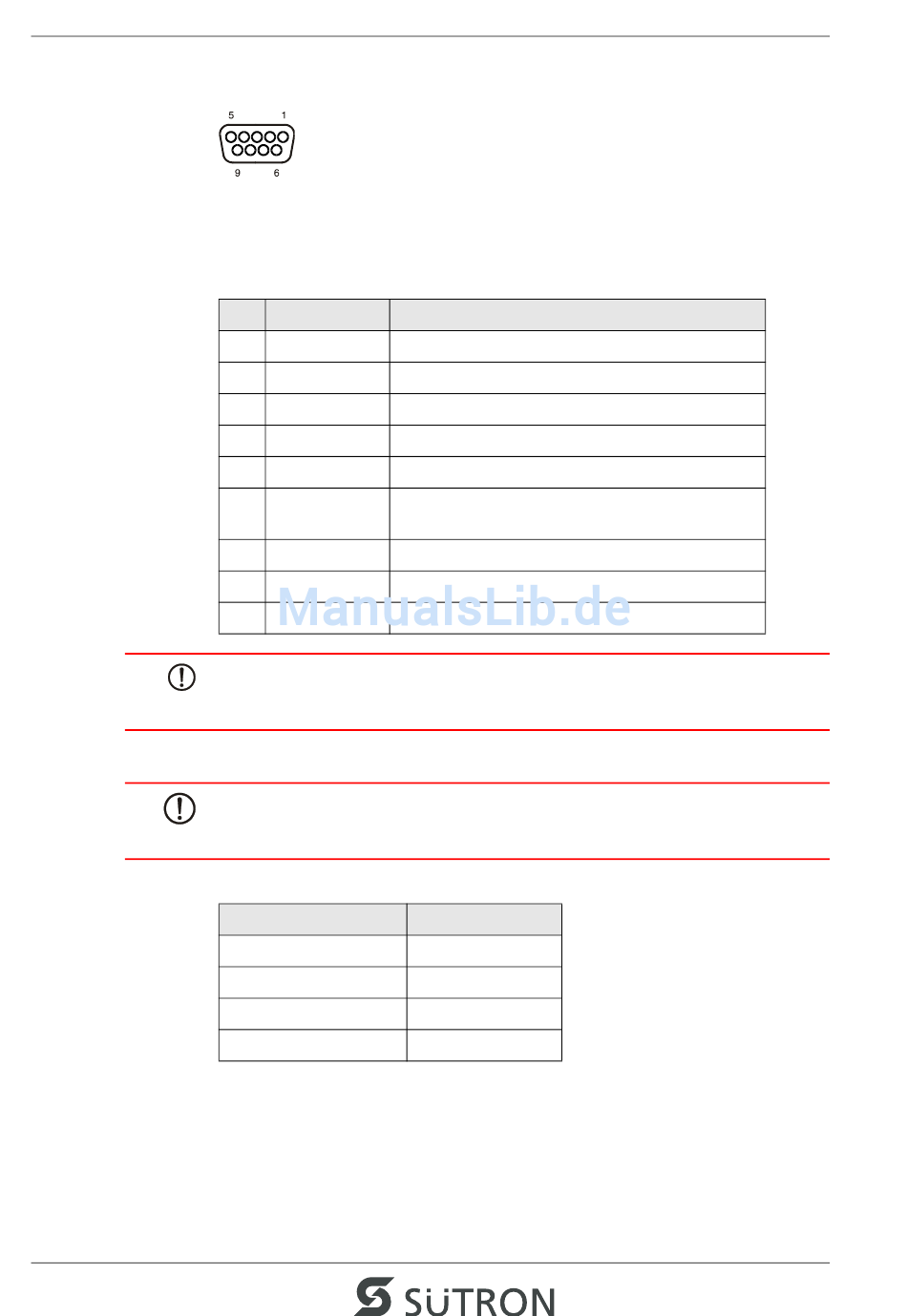

Bild 4-18 9-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 9-polige D-SUB-Buchsenleiste.
Tabelle 4-22 Steckerbelegung PROFIBUS-DP
Pin Bezeichnung
1 nc
2 nc
3 RxD/TxD-P
4 CNTR-P
5 DGND
6 VP
7 nc
8 RxD/TxD-N
9 CNTR-N
ACHTUNG
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-36.
4.4.4.2

Kabel

ACHTUNG
Grundsätzlich können Sie PROFIBUS-DP zugelassene Kabel einsetzen, die in der
EN 50170 als Leitungstyp A spezifiziert sind.
Tabelle 4-23 Eigenschaften Kabel PROFIBUS
Parameter
Wellenwiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderndurchmesser
Funktion
Nicht verbunden
Nicht verbunden
Empfangs-/ Sendedaten (+) (rot)
Steuersignal für Repeater (+)
Masse für Datensignale und VP
Versorgungsspannung (+5 V) der Abschlusswi-
derstände Plus
Nicht verbunden
Empfangs-/ Sendedaten (-) (grün)
Steuersignal für Repeater (-)
Wert
136 bis 165 Ohm
< 30 pf/m
110 Ohm/km
0,64 mm
