4.7
Schirmung von D-SUB-Steckverbindungen
Die D-SUB-Steckverbindungen müssen folgendermaßen geschirmt werden:

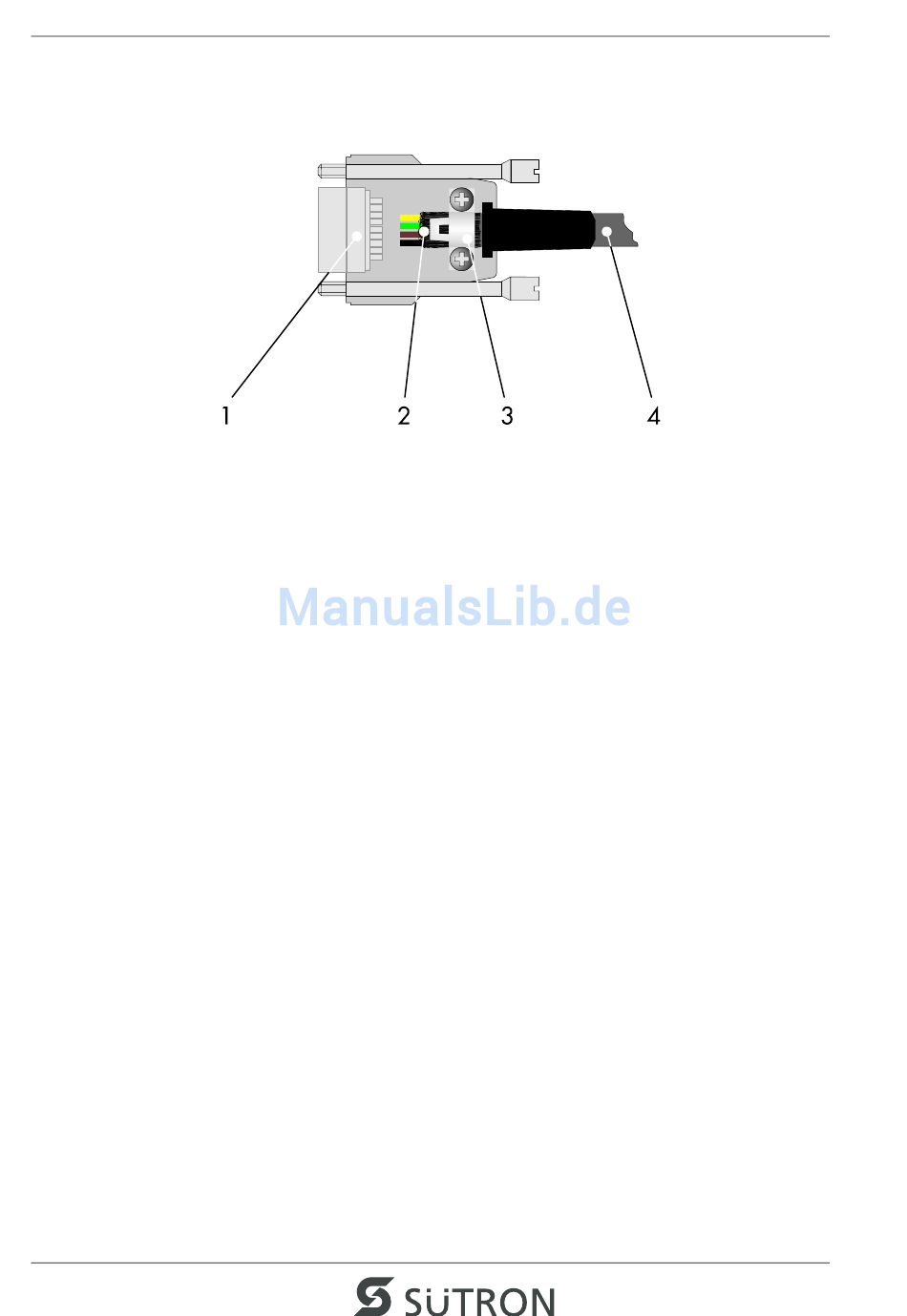

Bild 4-32 Schirmung von D-SUB-Steckverbindungen
1
D-SUB-Steckverbinder
2
Schirm
3
Kabelschelle
4
Kabel
Der Schirm muss flächig über den Kabelmantel zurückgeschlagen werden.
Durch die Befestigung mit der Kabelschelle muss gleichzeitig ein großflächiger Kon-
takt vom Schirm zum Gehäuse entstehen und eine ausreichende Zugentlastung ge-
währleistet werden.
