Steckerbelegung; Kabel - Sutron TP65XiT Anwenderhandbuch

Geräteschnittstellen
4-16
4.4.2.1

Steckerbelegung

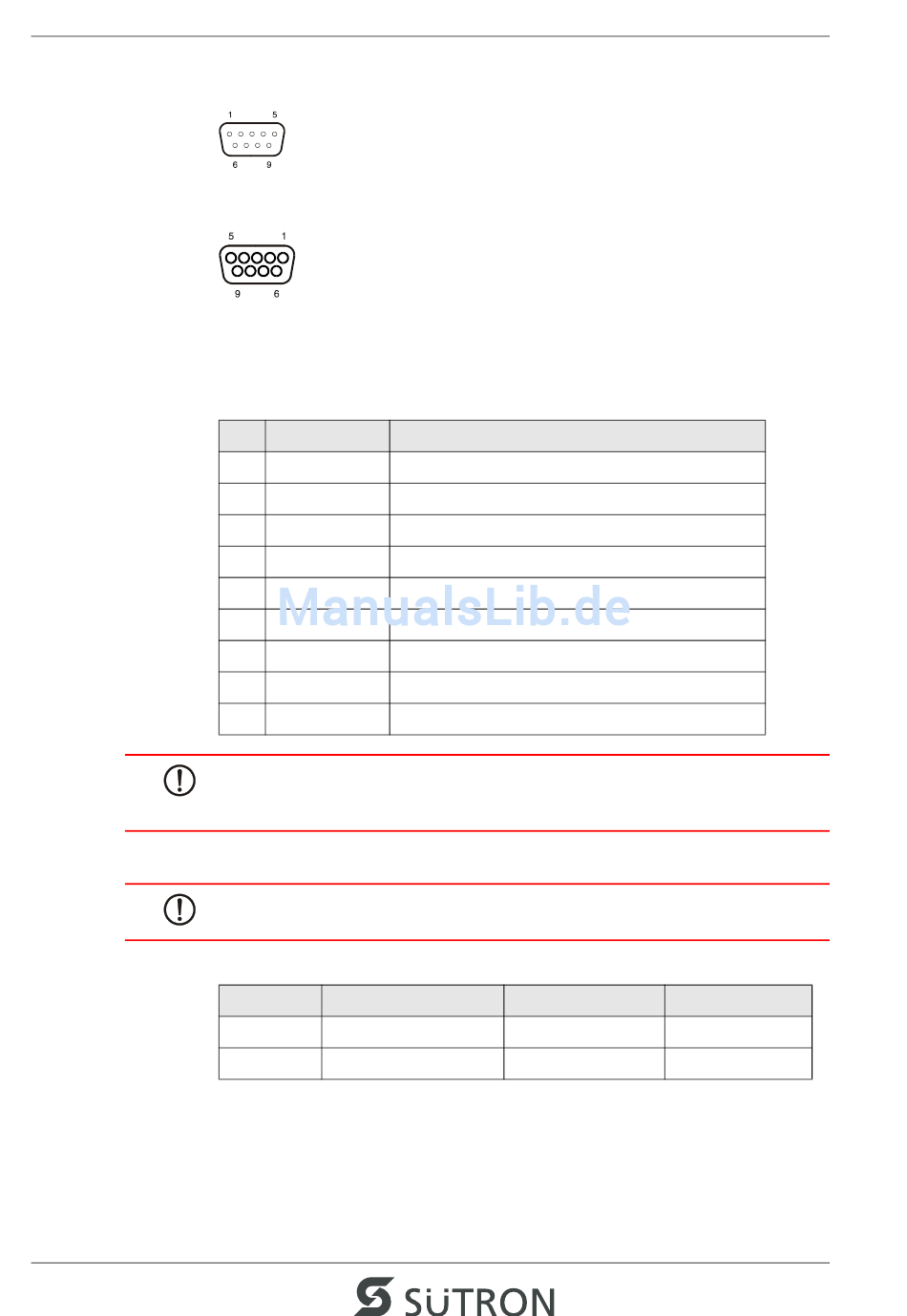

Bild 4-13 9-polige D-SUB-Stiftleiste
Bild 4-14 9-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 9-polige D-SUB-Stift- und Buchsenleiste.
Tabelle 4-15 Steckerbelegung DeviceNet
Pin Bezeichnung
1 nc
2 CAN_L
3 CAN_GND
4 nc
5 nc
6 CAN_GND
7 CAN_H
8 nc
9 nc
ACHTUNG
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-36.
4.4.2.2

Kabel

ACHTUNG
Sie müssen ein DeviceNet zugelassenes Kabel verwenden.
Tabelle 4-16 Datenleitung DeviceNet
Kabeltyp Schleifenwiderstand
2 x 1,1 mm < 22,6 Ohm/km
2 x 0,6 mm < 91,8 Ohm/km
Am Buskabel angeschlossene Stichleitungen dürfen maximal 6 Meter lang sein. Die
Gesamtlänge des Buskabels und aller Stichleitungen darf die maximale Länge in der
nachfolgenden Tabelle nicht überschreiten.
Funktion
Nicht verbunden
CAN_L Busleitung (Dominant LOW)
CAN Ground
Nicht verbunden
Nicht verbunden
CAN Ground
CAN_H Busleitung (Dominant HIGH)
Nicht verbunden
Nicht verbunden
Wellenwiderstand
120 Ohm
120 Ohm
Kapazitätsbelag
< 39,4 pf/m
< 39,4 pf/m
