4.2.1.2

Termination

Bei einer 4-Draht Punkt-zu-Punkt-Verbindung (RS422 / RS485) müssen Sie die Ter-
mination immer einschalten. An der Gegenstelle muss eine Sendertermination für
die Ruhelage des Empfängers vorhanden sein.
Bei einer 2 oder 4-Draht Mehrpunktverbindung (RS422 / RS485) dürfen Sie die Ter-
mination nur an den beiden Leitungsenden einschalten.

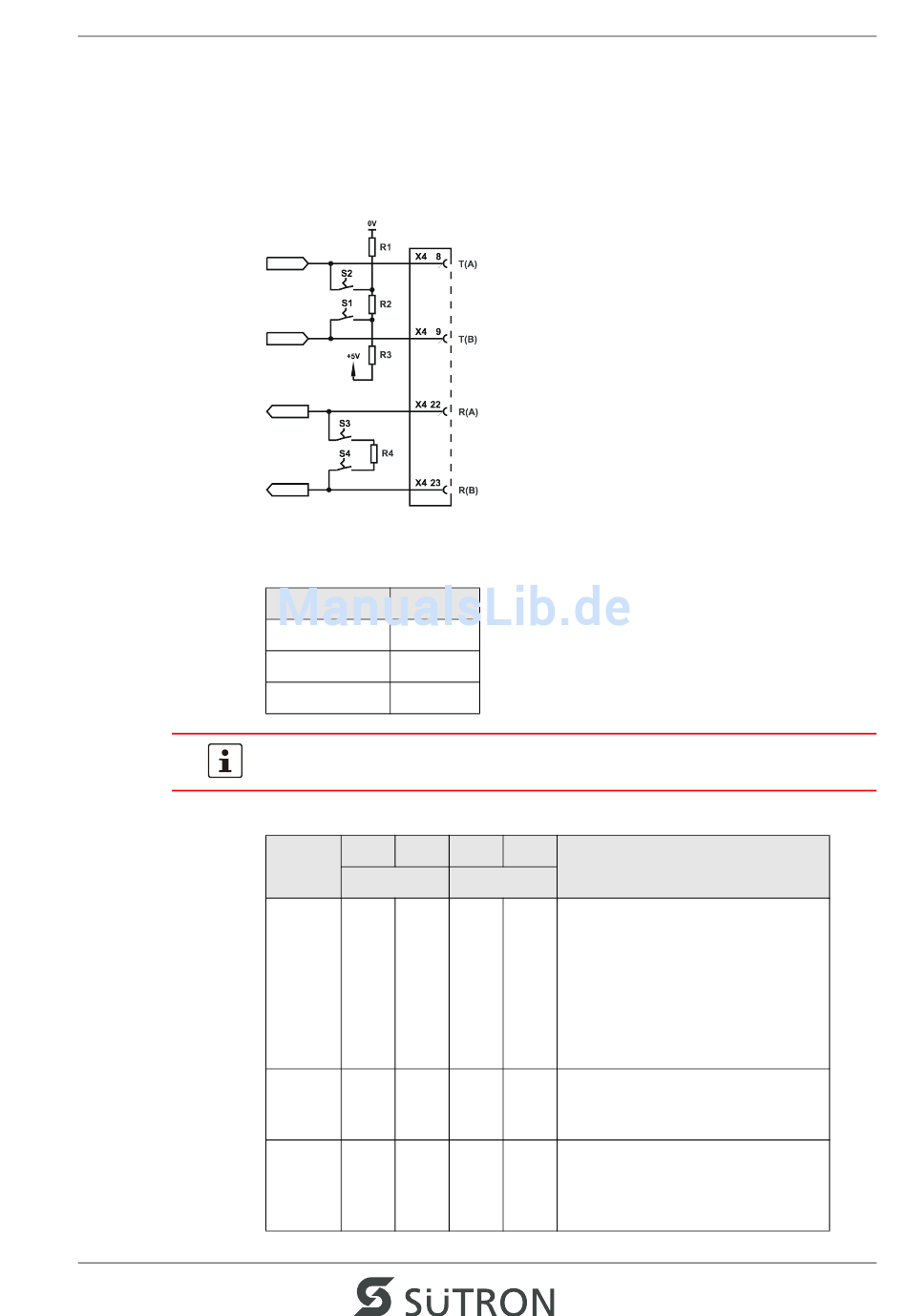

Bild 4-5 Terminationsmöglichkeiten RS422 / RS485 (intern)
Tabelle 4-5 Widerstandswerte Termination RS485
Bezeichnung Wert
R1, R3 510 Ohm
R2 150 Ohm
R4 120 Ohm
Die Orientierung für die Schalterstellung ON oder OFF ist auf den Terminations-
schalter gedruckt. Nur die angegebenen Schalterstellungen sind erlaubt.
Tabelle 4-6 Terminationsschalter
Bus S1 S2
Sender
2-Draht OFF OFF
4-Draht
–
2-Draht ON ON
4-Draht ON ON
S3 S4 Funktion
Empfänger
OFF OFF Termination ist ausgeschaltet
– Leitungstermination ist durch
weitere Teilnehmer sicherge-
stellt
– Die Ruhelage ist durch externe
Beschaltung sichergestellt
– RS422 / RS485 ungenutzt
OFF OFF Sendertermination EIN
(Stellt Ruhelage sicher)
Empfängertermination AUS
ON ON Sendertermination EIN,
Empfängertermination EIN
(Punkt-zu-Punkt oder Mehrpunkt-
verbindung am Leitungsende)
