Geräteschnittstellen
4-12
4.4.1.1

Steckerbelegung

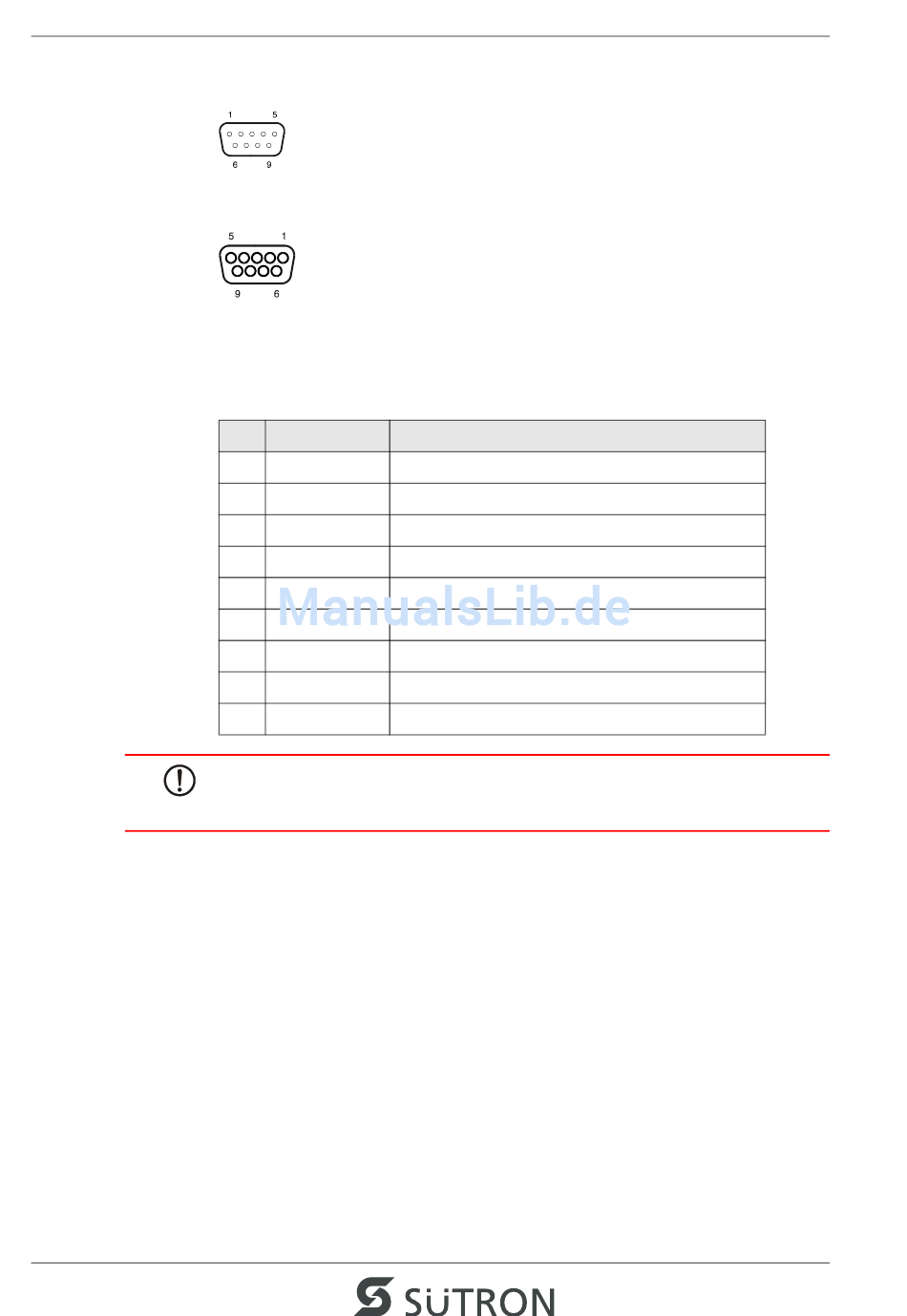

Bild 4-10 9-polige D-SUB-Stiftleiste
Bild 4-11 9-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 9-polige D-SUB-Stift- und Buchsenleiste.
Tabelle 4-10 Steckerbelegung CAN
Pin Bezeichnung
1 nc
2 CAN_L
3 CAN_GND
4 nc
5 nc
6 CAN_GND
7 CAN_H
8 nc
9 nc
ACHTUNG
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-36.
Funktion
Nicht verbunden
CAN_L Busleitung (Dominant LOW)
CAN Ground
Nicht verbunden
Nicht verbunden
CAN Ground
CAN_H Busleitung (Dominant HIGH)
Nicht verbunden
Nicht verbunden
