2 Einbau und Inbetriebnahme

2.1

Auspacken

Packen Sie alle Teile sorgfältig aus und überprüfen Sie den Inhalt auf sichtbare
Transportschäden. Überprüfen Sie ebenfalls, ob die Lieferung mit den Angaben auf
dem Lieferschein übereinstimmt.
Wenn Sie Transportschäden oder Unstimmigkeiten feststellen, setzen Sie sich bitte
unverzüglich mit unserer Verkaufsabteilung in Verbindung.
2.2

Montage

ACHTUNG: Beschädigung
Beim Einbau müssen Sie umlaufend einen Freiraum von mindestens 30 mm berück-
sichtigen, um eine ausreichende Luftzirkulation zu gewährleisten.
ACHTUNG: Beschädigung
Beachten Sie bei horizontalem Einbau des Bediengeräts, dass es durch zusätzliche
Wärmequellen unterhalb des Bediengeräts zu einem Hitzestau kommen kann.
Sorgen Sie für eine ausreichende Wärmeableitung!
Beachten Sie den zulässigen Temperaturbereich, für den Betrieb des Bediengeräts,
in den technischen Daten!
ACHTUNG: Beschädigung
Um die angegebene Schutzart zu gewährleisten, müssen Sie darauf achten, dass
die Dichtung eben auf der Einbaufläche aufliegt und die Gewindestifte der Montage-
klammern gleichmäßig angezogen sind.
Dabei müssen Sie ein maximales Drehmoment von 1 Nm einhalten.
Das Gerät ermöglicht Ihnen eine schnelle und einfache Montage von der Geräte-
rückseite. Vorzugsweise wurde hier an den Einbau in Schalttafeln mit einer Blech-
stärke von ca. 1 mm bis 6 mm gedacht.
1. Schieben Sie das Gerät von vorne durch den Montageausschnitt.

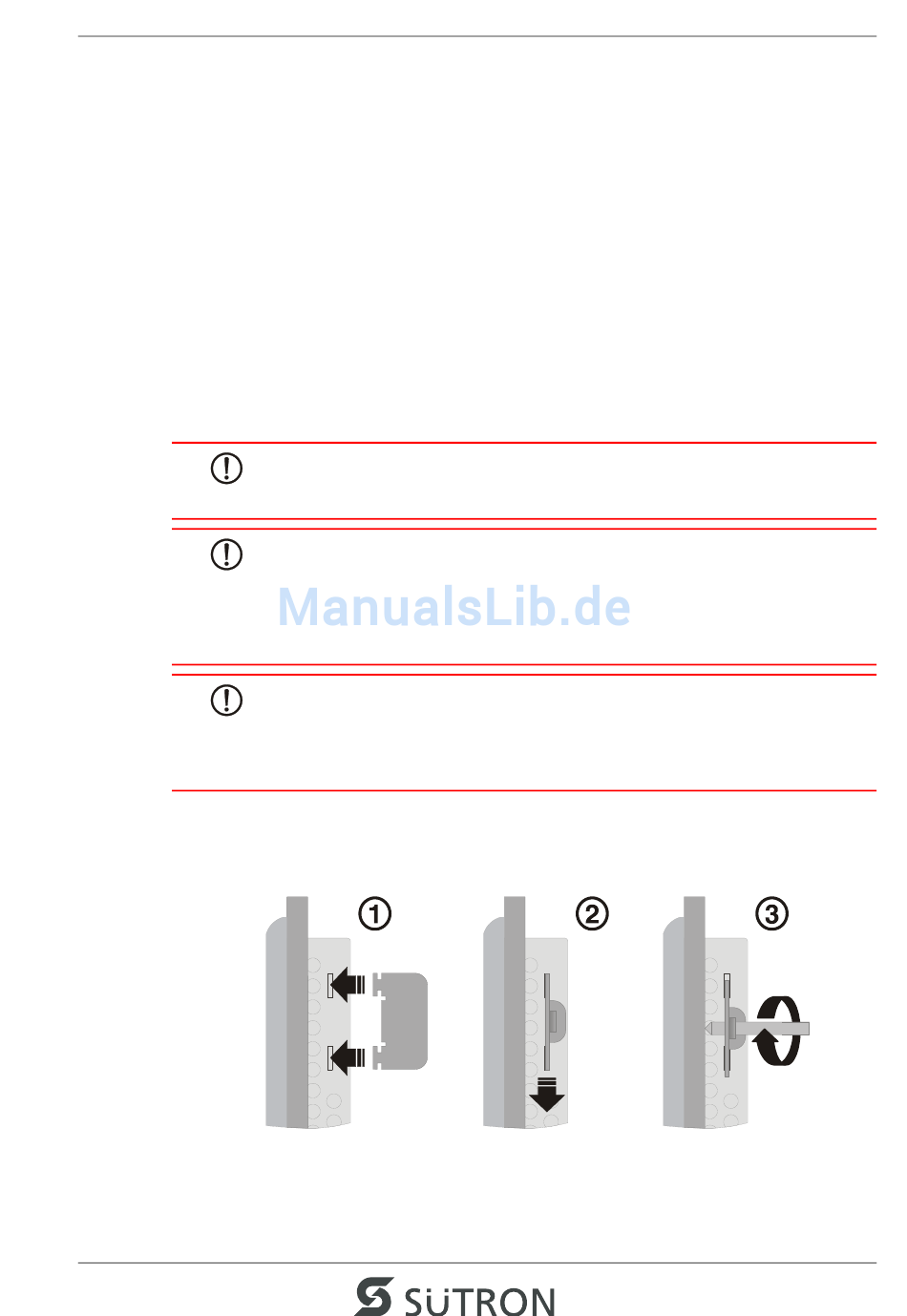

Bild 2-1 Montage mit Montageklammer
2. Setzen Sie die Montageklammern in die dafür vorgesehenen Aussparungen
(Punkt 1) und ziehen Sie die Klammern bis zur Rastung nach unten (Punkt 2).
3. Fixieren Sie das Gerät mit den Gewindestiften (Punkt 3).
