Geräteschnittstellen
4-4
4.1.1.3
Diagnose
Auf der Seite des Bediengeräts befinden sich Ethernet-Diagnose-LEDs.

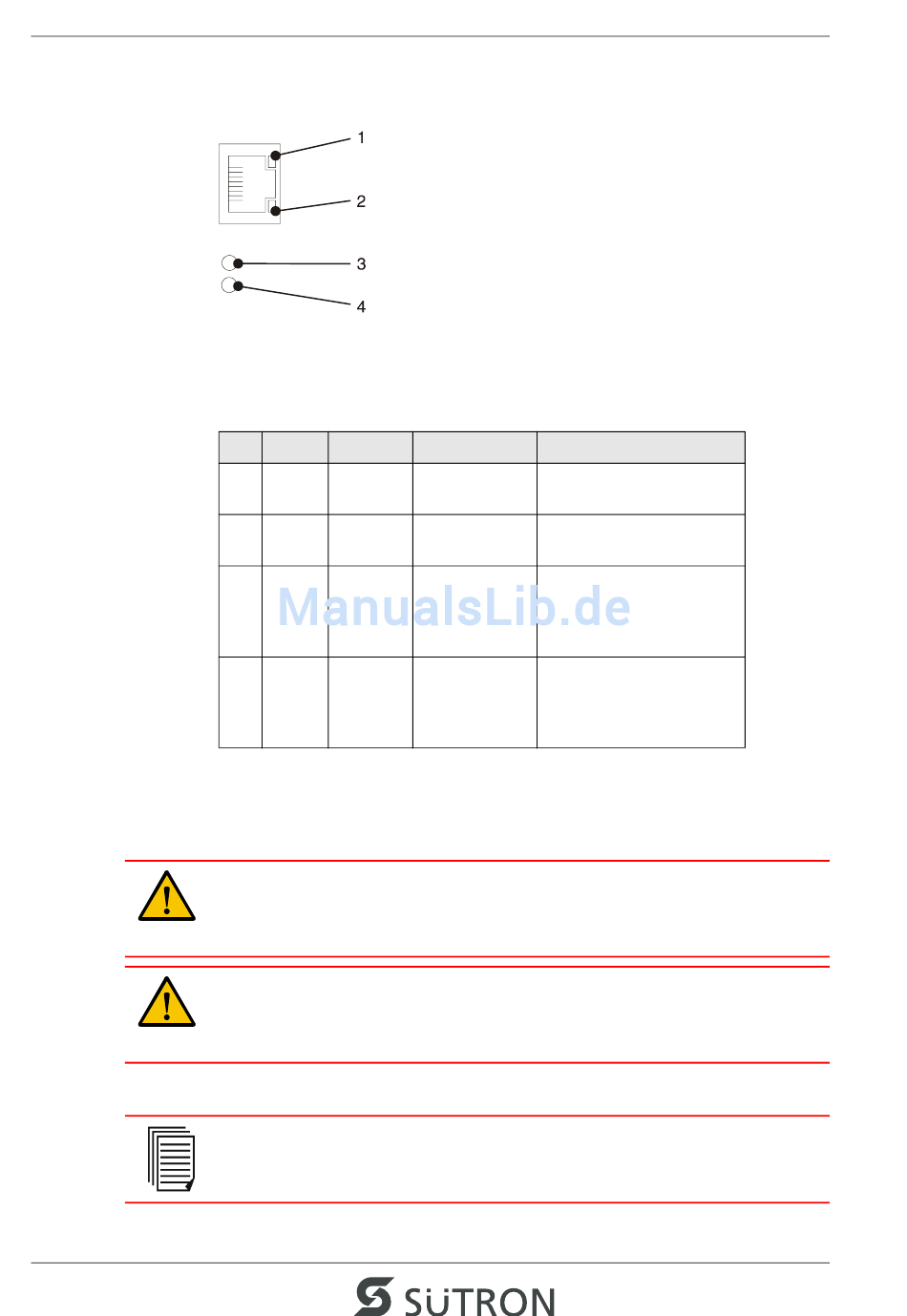

Bild 4-2 Anordnung der Ethernet-Diagnose-LEDs
Tabelle 4-3 Ethernet-Diagnose-LEDs
Nr.
Farbe
Zustand
1
Grün
Ein
2
Gelb
Ein
3
Grün
Ein
4
Grün
Ein
4.1.2
USB (X9, X10)
Am Bediengerät sind zwei Host-Schnittstellen vorhanden.
Die Nutzung der USB-Schnittstellen während des normalen Betriebs ist für Anwen-
dungen in maritimen Bereichen nicht zulässig!
Die USB-Schnittstellen dürfen bei Anwendungen im maritimen Bereich nur für Ser-
vicezwecke verwendet werden!
Bei Verwendung nicht industrietauglicher Eingabegeräte (z.B. Tastatur, Maus) in in-
dustriellen Bereichen muss mit einer eingeschränkten Betriebssicherheit gerechnet
werden. Dazu zählen auch Eingabegeräte die für den Heim- und Büroeinsatz dekla-
riert sind.
4.1.2.1
Kabel
Die Spezifikation eines geeigneten Kabels entnehmen Sie der „Universal Serial Bus
Specification Rev. 2.0".
Bezeichnung
Funktion
RCV
Ethernet Datentele-
gramm wird empfangen
XMT
Ethernet Datentele-
gramm wird gesendet
LNK 10
Betrieb im Modus
10 MBit/s und intakte Ver-
bindung mit 10BASE-T-
Hub
LNK 100
Betrieb im Modus
100 MBit/s und intakte
Verbindung mit
100BASE-T-Hub
emPower Line Grafik Panel
