4.5.2.3

PROFIBUS Master (X7)

4.5.2.3.1

Steckerbelegung

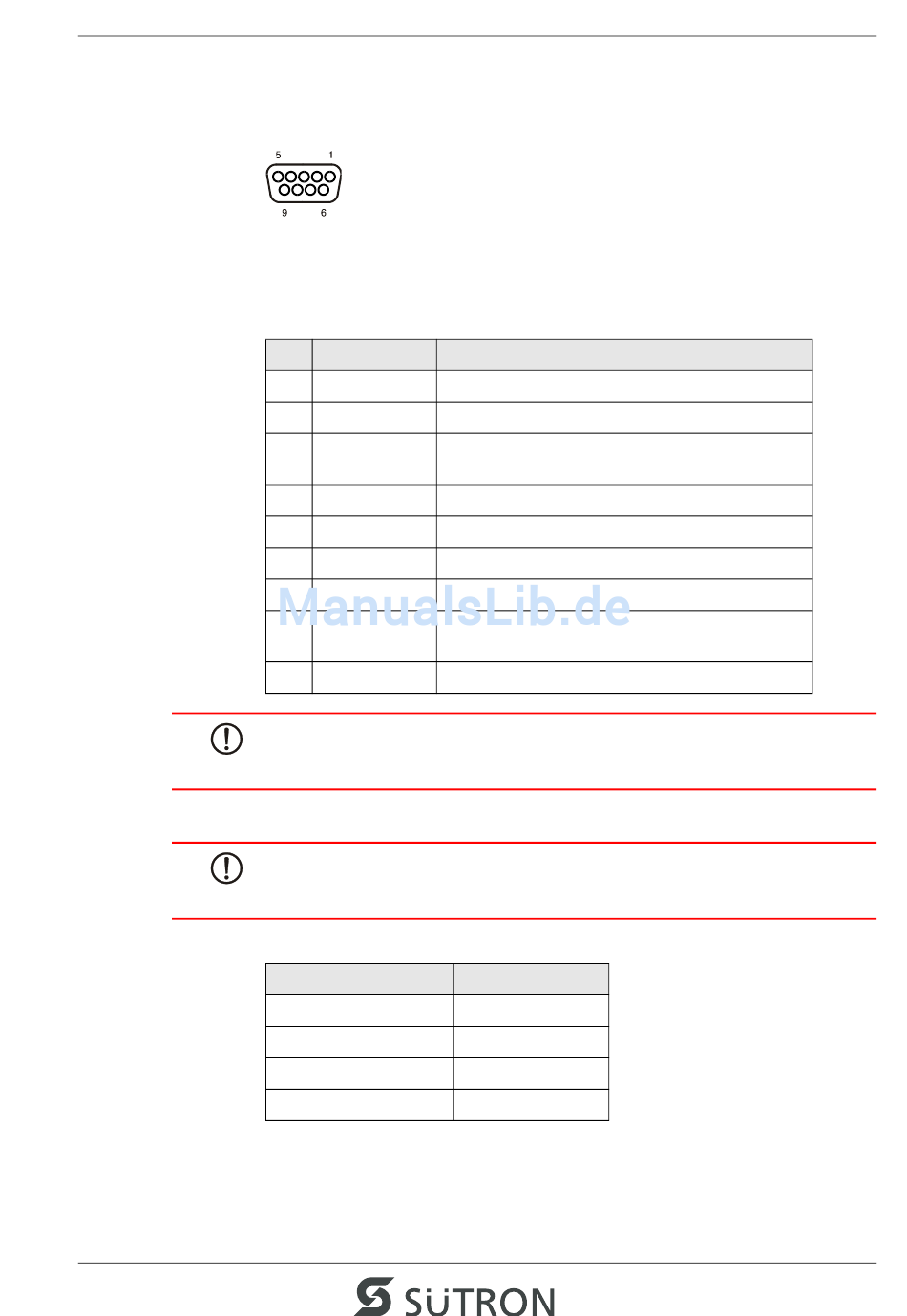

Bild 4-28 9-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 9-polige D-SUB-Buchsenleiste.
Tabelle 4-35 Steckerbelegung PROFIBUS-DP
Pin Bezeichnung
1 nc
2 nc
3 RxD/TxD-P
4 nc
5 DGND
6 VP
7 nc
8 RxD/TxD-N
9 nc
ACHTUNG
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-36.
4.5.2.3.2

Kabel

ACHTUNG
Grundsätzlich können Sie PROFIBUS-DP zugelassene Kabel einsetzen, die in der
EN 50170 als Leitungstyp A spezifiziert sind.
Tabelle 4-36 Eigenschaften Kabel PROFIBUS
Parameter
Wellenwiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderndurchmesser
Funktion
Nicht verbunden
Nicht verbunden
Empfangs-/ Sendedaten Plus (Anschluss B am
PROFIBUS-Stecker)
Nicht verbunden
Datenbezugspotenzial
Versorgungsspannung Plus
Nicht verbunden
Empfangs-/ Sendedaten Minus (Anschluss A am
PROFIBUS-Stecker)
Nicht verbunden
Wert
136 bis 165 Ohm
< 30 pf/m
110 Ohm/km
0,64 mm
Geräteschnittstellen
