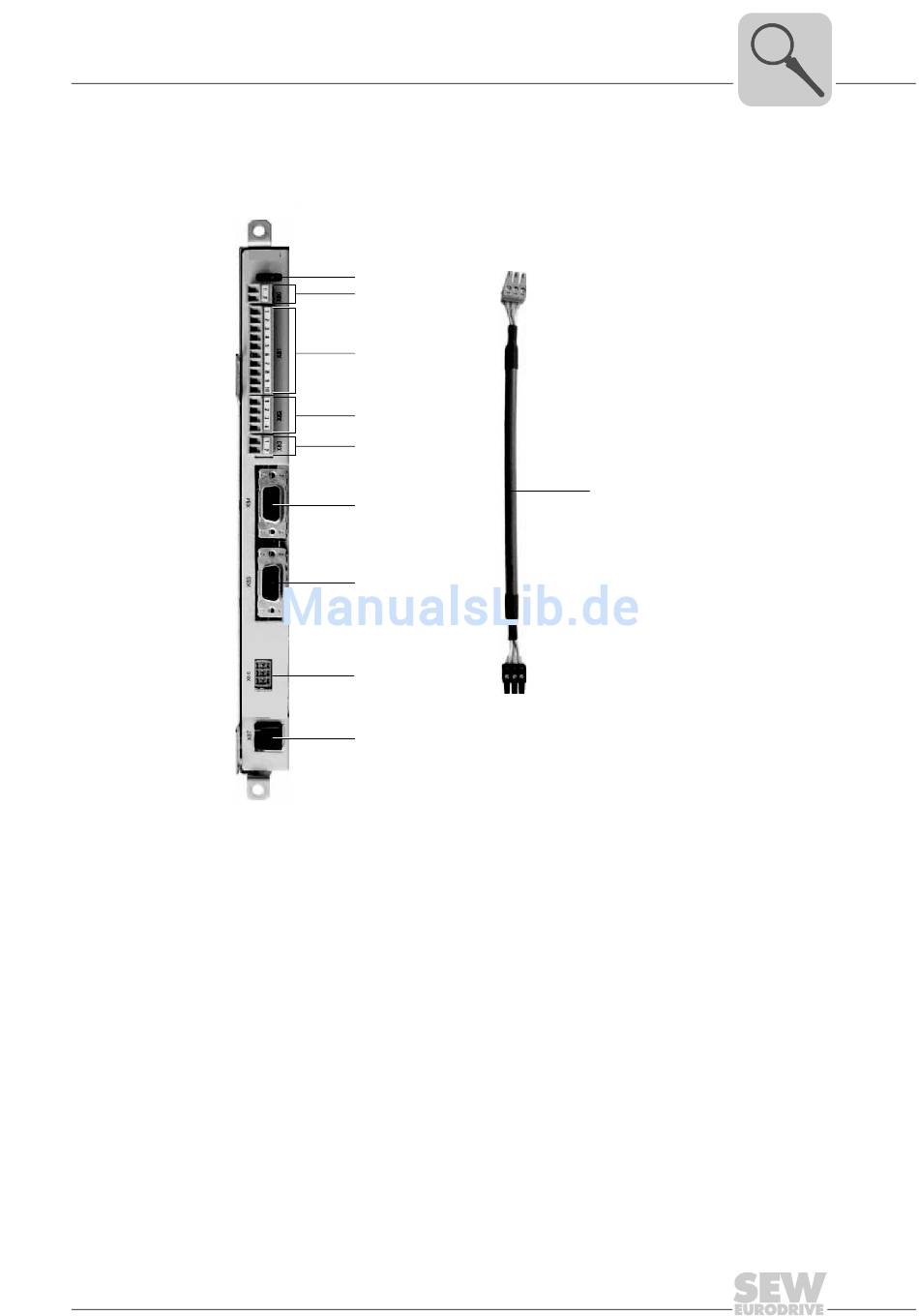

3.3 Geräteaufbau DCS21B
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10] Konfektioniertes Kabel DAE34B (Sachnummer: 1821 307 3) zur CAN-Busver-
Handbuch – MOVIDRIVE® MDX61B Option Sicherheitsmodul DCS21B/31B
DCS21B
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
Status-LED: Alarm / Fehler
Status-LED: Watchdog
Status-LED: System B
Status LED: System A
X80: Anschluss Spannungsversorgung DC 24 V
X81: Anschluss Binäreingänge DI1 ... DI8 und Taktsignale P1, P2
X82: Anschluss Binärausgänge DO0 / DO1
X83: Anschluss Binärausgang DO2
X84: Anschluss Inkremental-, Sin/Cos-, Absolutwertgeber (SSI)
X85: Anschluss Inkremental-, Sin/Cos-, Absolutwertgeber (SSI)
X86: Anschluss CAN-Schnittstelle
X87: Anschluss Service-Schnittstelle
bindung zwischen DCS21B X86 und X31 der Option DFS22B.
Geräteaufbau
Geräteaufbau DCS21B
[10]
3
62115AXX
