Seite 3
Inhaltsverzeichnis Inhaltsverzeichnis Parameterübersicht ................... 4 Erläuterung des Tabellenkopfes ..............4 Parameterübersicht nach Parameternummer sortiert ......... 5 Parameterverzeichnis nach Indexnummern sortiert ......... 34 Größen- und Umrechnungsindex.............. 59 Betriebsanzeigen ....................63 7-Segment-Anzeige .................. 63 Zwischenkreisspannungsanzeige bei Baugröße 7 ........64 Bediengerät DBG60B ................64 Fehlermeldungen und Fehlerliste..............
Seite 4

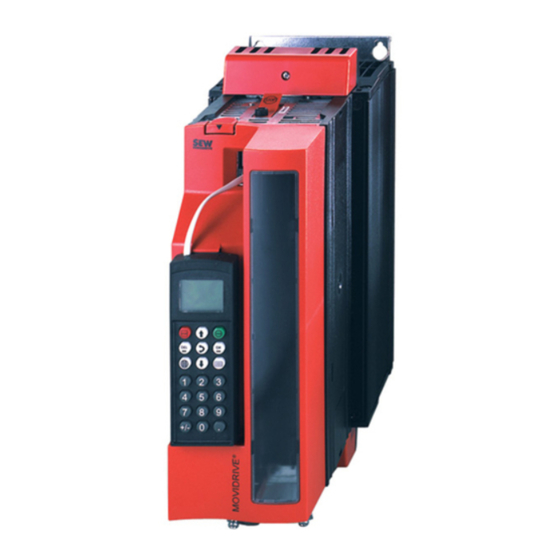

Parameterübersicht Erläuterung des Tabellenkopfes Parameterübersicht HINWEIS • Eine ausführlische Beschreibung der einzelnen Parameter finden Sie im ® Systemhandbuch MOVIDRIVE MDX60B / 61B im Kapitel "Erläuterung der Parameter". Erläuterung des Tabellenkopfes Die Einträge im Tabellenkopf haben folgende Bedeutung: ® Par. Nr. = Parameternummer, wie sie im MOVITOOLS MotionStudio oder im DBG60B verwendet wird.
Seite 5
Parameterübersicht Parameterübersicht nach Parameternummer sortiert Parameterübersicht nach Parameternummer sortiert Par. Parameter Index Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 0xx Anzeigewert 00x Prozesswerte Drehzahl 8318.0 207E N/RO – Anwenderanzeige 8501.0 2135 – N/R/RO – Frequenz 8319.0 207F –3 N/RO –...
Seite 50
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 8610.0 21A2 Reaktion FELDBUS-TIME- – N/S/RW 0 = KEINE REAKTION 1 = FEHLER ANZEIGEN 2 = SOFORTST./STOER 3 = NOTST./STOERUNG 4 = SCHNELLST./STOER 5 = SOFORTST./WARN. 6 = NOTSTOP/WARN.
Seite 51
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 8632.0 21B8 Rampenform – N/R/S/ 0 = LINEAR 1 = SINUS 2 = QUADRATISCH 3 = BUSRAMPE 4 = RUCKBEGRENZT 5 = KURVENSCHEIBE 6 = I-SYNCHRONLAUF 7 = QUERSCHNEIDER 8 = GESCHW.
Seite 52
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 8776.0 2248 Zählrichtung – N/R/S/ Siehe Parameter 946 bzw. Index 8894 8777.0 2249 Gebertyp – N/R/S/ 0 = KEIN GEBER 1 = VISOLUX EDM 2 = T&R CE65, CE58, CE100MSSI 3 = T&R LE100, LE200...
Seite 53
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 8787.0 2253 Geberskalierung Ext. Geber – N/R/S/ 0 = x 1 1 = x 2 2 = x 4 3 = x 8 4 = x 16 5 = x 32 6 = x 64 8794.0...
Seite 54
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 8903.0 22C7 Geberüberwachung Strecke – N/S/RW Siehe Parameter 138 bzw. Index 8794.0 8904.0 22C8 Sensortyp 1 – N/R/S/ 0 = KEIN SENSOR 1 = TF/TH 2 = KTY 3 = TF/TH DEU 4 = KTY DEU...
Seite 55
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 8937.0 22E9 Protokoll SBus 1 – N/S/RW 0 = SBUS MOVILINK 1 = CANopen 2 = Protokoll DCS 8938.0 22EA Protokoll SBus 2 – N/S/RW Siehe Parameter 880 bzw.
Seite 56
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 9018.0 233A Istwertquelle – N/S/RW 0 = ANALOG 1 1 = ANALOG 2 2 = IPOS-VARIABLE 9019.0 233B IPOS Istwertadresse – N/S/RW 0 – 1023, Step 1 9020.0 233C Skalierungsfaktor Istwert...
Seite 57
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 9284.0 2444 Reaktion – N/S/RW 0 = KEINE REAKTION Antriebsschwingung / 1 = FEHLER ANZEIGEN Warnung 2 = SOFORTST. / STÖR. 3 = NOTST. / STÖRUNG 4 = SCHNELLST.
Seite 58
Parameterübersicht Parameterverzeichnis nach Indexnummern sortiert Index Par. Parameter Einheit / Faktor Zugriff Default Bedeutung / Wertebereich 10416.0 28B0 Fehlerreaktion Drahtbruch – N/S/RW 0 = Keine Reaktion 1 = Sofortstopp/Störung 2 = Schnellstopp/Störung 3 = Schnellstopp/Warnung 10416.0 28B0 Reaktion POSITIONIERUN- – N/S/RW Siehe Parameter 540 bzw.
Seite 59
Parameterübersicht Größen- und Umrechnungsindex Größen- und Umrechnungsindex 1.4.1 Größen- und Umrechnungsindex aus dem PNO-Profil Sensorik/Aktuatorik Physikalische Größe Größenindex Einheit Abkürzung Umrechnungsindex dimensionslos Meter Millimeter –3 Länge Kilometer Mikrometer –6 Quadratmeter Fläche Quadratmillimeter –6 Quadratkilometer Kubikmeter Volumen Liter –3 Sekunde Sekunde Minute Stunde Zeit...
Seite 62
Parameterübersicht Größen- und Umrechnungsindex 1.4.2 Beispiel Die Umrechnungswerte sind wie folgt zu verwenden: (physikalischer Wert in Vielfachen oder Teilen der Einheit) = (übertragener Wert × Einheit) × A + B Beispiel: Über den Bus wird übermittelt: Zahlenwert Größenindex Umrechnungsindex 1500 –3 Diesen Werten ordnet der Empfänger folgende Werte zu: 4 →...
Seite 63
Betriebsanzeigen 7-Segment-Anzeige Betriebsanzeigen 7-Segment-Anzeige ® Mit der 7-Segment-Anzeige wird der Betriebszustand des MOVIDRIVE und im Fehler- fall ein Fehler- bzw. Warncode angezeigt. 7-Segment-Anzeige Gerätestatus Bedeutung (High-Byte im Statuswort 24-V-Betrieb (Umrichter nicht bereit) Reglersperre aktiv Keine Freigabe Stillstandsstrom Freigabe n-Regelung M-Regelung Halteregelung Werkseinstellung Endschalter angefahren...
Seite 64
Betriebsanzeigen Zwischenkreisspannungsanzeige bei Baugröße 7 Zwischenkreisspannungsanzeige bei Baugröße 7 HINWEISE Ca. 20 sec. nach Netzaus erlischt die Zwischenkreisspannungsanzeige. Bediengerät DBG60B Grundanzeigen: 0.00rpm Anzeige bei X13:1 (DIØØ "/REGLERSPERRE") = "0". 0.000Amp REGLERSPERRE 0.00rpm Anzeige bei X13:1 (DIØØ "/REGLERSPERRE") = "1" und nicht frei- 0.000Amp gegebenem Umrichter ("FREIGABE/STOPP"...
Seite 65
Fehlermeldungen und Fehlerliste Fehlermeldung über 7-Segment-Anzeige Fehlermeldungen und Fehlerliste Fehlermeldung über 7-Segment-Anzeige Der Fehlercode wird in einer 7-Segment-Anzeige angezeigt, wobei folgende Anzeigeab- folge eingehalten wird (z. B. Fehlercode 100): Blinkt, ca. 1 s Anzeige aus, ca. 0,2 s Hunderterstelle (wenn vorhanden), ca. 1 s Anzeige aus, ca.
Seite 66
Fehlermeldungen und Fehlerliste Fehlerliste Fehlerliste In der Spalte "Reaktion P" ist die werksmäßig eingestellte Fehlerreaktion aufgelistet. Die Angabe (P) bedeutet, dass die Reaktion programmierbar ist (über P83_ Fehlerreaktion plus® oder mit IPOS ). Bei Fehler 108 bedeutet die Angabe (P), dass die Reaktion über P555 Fehlerreaktion DCS programmierbar ist.
Seite 67
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Umrichter in der Strom- • Drehzahlregler bzw. • Last verringern begrenzung oder in der Stromregler (in Betriebsart • Eingestellte Schlupfbegrenzung VFC ohne Geber) arbeitet Verzögerungszeit (P501 an der Stellgrenze wegen bzw.
Seite 68
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Geber nicht angeschlos- • Geberkabel oder Schirm sen, Geber defekt, Geber- nicht korrekt angeschlossen kabel defekt • Kurzschluss/Drahtbruch im Geberkabel Geberfehler X15- • Geber defekt Drehzahlbereich über- schritten Geber an X15 dreht...
Seite 69
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Externes Fehlersignal über Jeweilige Fehlerursache Externe Notstopp (P) 0 Externe Klemme programmierbaren Eingang beseitigen, eventuell Klemme Klemme eingelesen. umprogrammieren. Endschalter fehlen oder • Drahtbruch/Fehlen beider •...
Seite 70
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme System- Sofort- Fehler "Systemsoftware" Systemstörung SEW-Service zu Rate ziehen. Software abschaltung • Referenznocken fehlt oder • Referenznocken schaltet nicht überprüfen • Anschluss der Endschalter • Anschluss der End- Sofort- fehlerhaft...
Seite 71
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Allgemeiner Fehler bei der • EEPROM im Leistungsteil • Werkseinstellung Initialisierung. nicht oder falsch durchführen. Ist Fehler parametriert. dann nicht rücksetzbar, Datenbusfehler bei RAM- • Optionskarte hat keinen SEW-Service zu Rate Check.
Seite 72
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Nur in Betriebsart "VFC-Hub- • Inbetriebnahmedaten werk": prüfen und ggf. neue Inbetriebnahme. Der Strom während der Vor- • Verbindung Umrichter und magnetisierungszeit konnte Motor überprüfen. nicht in erforderlicher Höhe in •...
Seite 73
Schwingungssensor warnt Schwingungsursache ermit- Schwingung - Fehler Schwingungsdiagnose (→ Betriebsanleitung teln. Betrieb weiterhin möglich Warnung anzeigen (P) Warnung "DUV10A"). bis F101 auftritt. SEW-EURODRIVE empfiehlt, Schwingung Schnellstopp Schwingungsdiagnose Schwingungssensor meldet die Schwingungsursache Fehler Fehler Fehler. sofort zu beseitigen. Ölalterung Fehler Der Ölalterungssensor hat eine Ölalterung Warnung...
Seite 74
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Fehler DCS Konfigurationsdaten Verbindungsstörung beim Konfigurationsdateien wurden fehlerhaft in das Herunterladen des Programms nochmals senden Überwachungsgerät geladen. Konfigurationsdaten für Baugruppe mit falscher Soft- Baugruppe mit zugelassener Softwareversion Bau- wareversion der Programmier- Version der Programmierober-...
Seite 75
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Alarm DCS Kommunikationsfehler Die Option DCS21B/31B • Hardware-Verbindung zum zwischen CAN-Schnitt- bekommt vom Umrichter keine Umrichter prüfen stelle Umrichter gültigen Daten. • Version des Umrichters prüfen Plausibilitätsfehler digitaler •...
Seite 76
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Puls 2 Plausibilitätsfehler • Konfiguration des am Binäreingang DI1 Binäreingangs DI1 gemäß Projektierung und Schaltplan überprüfen • Verdrahtung überprüfen Puls 2 Plausibilitätsfehler • Konfiguration des am Binäreingang DI2 Binäreingangs DI2 gemäß...
Seite 77
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Plausibilitätsfehler fehler- Die aktuelle Position liegt außer- • Streckenverlauf mit hafter Positionsbereich halb des konfigurierten konfigurierten Daten der Bereichs. Gebereinstellung überprüfen • Positionssignal überprüfen, ggf. Offset korrigieren •...
Seite 78
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Plausibilitätsfehler SIN/ Falscher Gebertyp angeschlos- • Geberverbindung COS-Geberanschluss sen. kontrollieren • Geberverbindung überprüfen (Brücke zwischen Pin 1 und Pin 2) Plausibilitätsfehler Inkre- Phasenfehler des Inkremental- •...
Seite 79
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Umgebungs- Notstopp (P) 1 Zulässige Umgebungstemperatur >60°C • Lüftungs- und bedingung Umgebungstemperatur Kühlungsbedingungen überschritten verbessern • Luftzufuhr Schaltschrank verbessern; Filtermatten überprüfen. Entladewiderstand Entladewiderstand überlastet Wartezeit Ein-, Ausschalten einhalten Hardwarekennung Vor-/ Variante der Vor-/ Entlade-...
Seite 80
Fehlermeldungen und Fehlerliste Fehlerliste Fehler Subfehler Code Bezeichnung Reaktion (P) Code Bezeichnung Mögliche Ursache Maßnahme Fehler Zwischenkreis-Lüf- Der Zwischenkreis-Lüfter ist • SEW-Service zu Rate zie- ter defekt defekt. • Prüfen, ob Zwischenkreis- drossel-Lüfter angeschlos- sen oder defekt ist Kommunikation Die Kommunikation zur Wech- •...
