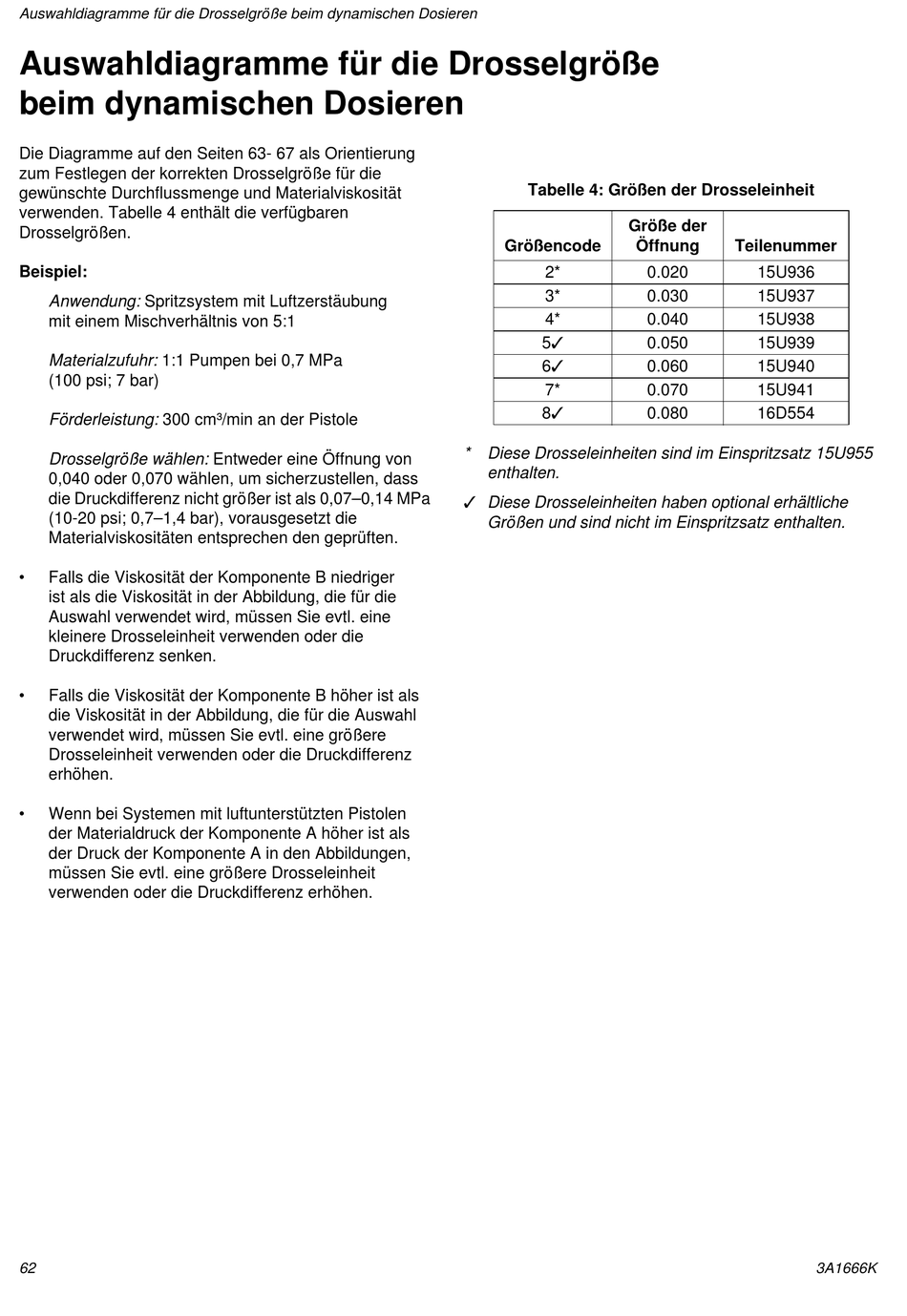

Auswahldiagramme für die Drosselgröße beim dynamischen Dosieren
Auswahldiagramme für die Drosselgröße
beim dynamischen Dosieren
Die Diagramme auf den Seiten 63- 67 als Orientierung
zum Festlegen der korrekten Drosselgröße für die
gewünschte Durchflussmenge und Materialviskosität
verwenden. Tabelle 4 enthält die verfügbaren
Drosselgrößen.
Beispiel:
Anwendung: Spritzsystem mit Luftzerstäubung
mit einem Mischverhältnis von 5:1
Materialzufuhr: 1:1 Pumpen bei 0,7 MPa
(100 psi; 7 bar)
Förderleistung: 300 cm³/min an der Pistole
Drosselgröße wählen: Entweder eine Öffnung von
0,040 oder 0,070 wählen, um sicherzustellen, dass
die Druckdifferenz nicht größer ist als 0,07–0,14 MPa
(10-20 psi; 0,7–1,4 bar), vorausgesetzt die
Materialviskositäten entsprechen den geprüften.
• Falls die Viskosität der Komponente B niedriger
ist als die Viskosität in der Abbildung, die für die
Auswahl verwendet wird, müssen Sie evtl. eine
kleinere Drosseleinheit verwenden oder die
Druckdifferenz senken.
• Falls die Viskosität der Komponente B höher ist als
die Viskosität in der Abbildung, die für die Auswahl
verwendet wird, müssen Sie evtl. eine größere
Drosseleinheit verwenden oder die Druckdifferenz
erhöhen.
• Wenn bei Systemen mit luftunterstützten Pistolen
der Materialdruck der Komponente A höher ist als
der Druck der Komponente A in den Abbildungen,
müssen Sie evtl. eine größere Drosseleinheit
verwenden oder die Druckdifferenz erhöhen.
62
Tabelle 4: Größen der Drosseleinheit
Größe der
Größencode
2*
3*
4*
5
6
7*
8
* Diese Drosseleinheiten sind im Einspritzsatz 15U955
enthalten.
 Diese Drosseleinheiten haben optional erhältliche
Größen und sind nicht im Einspritzsatz enthalten.
Öffnung Teilenummer
0.020 15U936
0.030 15U937
0.040 15U938
0.050 15U939
0.060 15U940
0.070 15U941
0.080 16D554
