Anforderungen an eine eigensichere Installation
Keine Systembauteile ersetzen oder ändern,
da dies die Eigensicherheit gefährden kann.
Die Installations-, Wartungs- oder
Betriebsanweisungen finden Sie in den
entsprechenden Handbüchern. Geräte, die nur für
Nicht-Gefahrenbereiche zugelassen sind, dürfen
nicht in einem Gefahrenbereich installiert werden.
Siehe ID-Aufkleber bezüglich der Angaben zur
Eigensicherheit Ihres Modells.
18 PSI
ALTERNATOR
1.5 FCM
MODULE
(MIN)
A

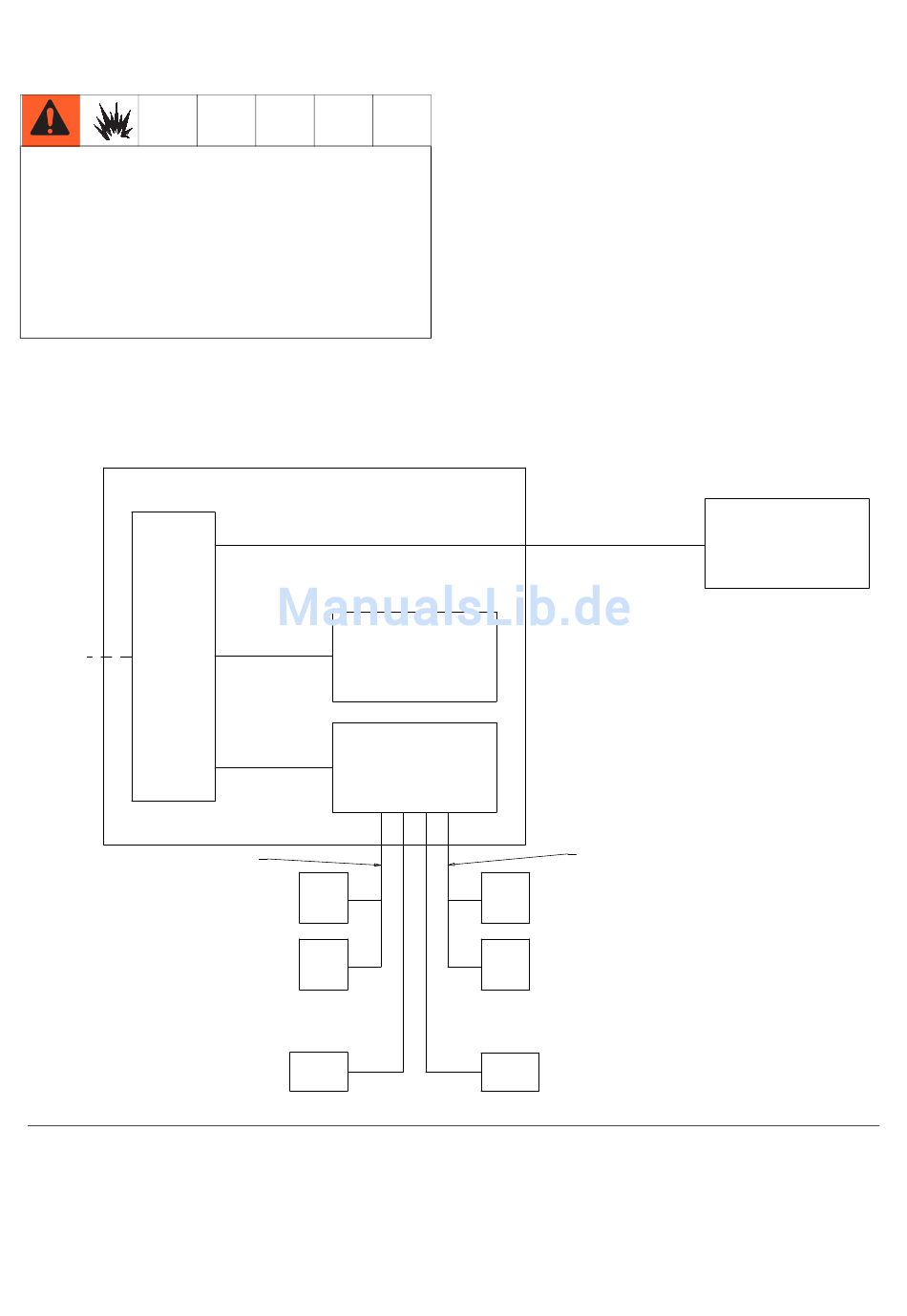

. 1. Einbau in Gefahrenbereichen
BB
3A1666K
Gefahrenbereiche (klassifiziert)
Klasse 1, Div. 1, Gruppe D, T3 (US und Kanada)
Klasse 1, Zone 1, Gruppe IIA, T3 (nur ATEX)
10' CAN CABLE
50' OPTION
2' CAN CABLE
20" CAN CABLE
LINEAR SENSOR/
REED SWITCH CABLE
"A" REED
SWITCH
"A" LINEAR
SENSOR
"A" PRESSURE
TRANSDUCER
1. Die Installation muss die Anforderungen des
National Electric Code, NFPA 70, Artikel 504 Resp.,
Artikel 505 und ANSI/ISA 12.06.01 erfüllen.
2. Eine Mehrfacherdung der Komponenten ist nur
zulässig, wenn zwischen den Anschlusspunkten
ein Potentialausgleichsystem mit hoher Integrität
realisiert ist.
3. Bei der Installation gemäß ATEX sind die Norm
EN 60079-14 und die gültigen lokalen und nationalen
Anforderungen einzuhalten.
USB MODULE
FLUID
CONTROL
MODULE
"B" REED
SWITCH
"B" LINEAR
SENSOR
"B" PRESSURE
TRANSDUCER
LINEAR SENSOR/
REED SWITCH CABLE
Installation
USER INTERFACE
MODULE
13
