Installation
Luftanschlüsse
Siehe das Anschlussdiagramm für die Pneumatik
des Systems auf Seite 68 (Gefahrenbereiche) oder
auf Seite 69 (Nicht-Gefahrenbereiche).
1. Alle Druckluft- und Materialleitungsanschlüsse
des ProMix 2KE-Systems anziehen, da sich diese
beim Versand gelockert haben können.

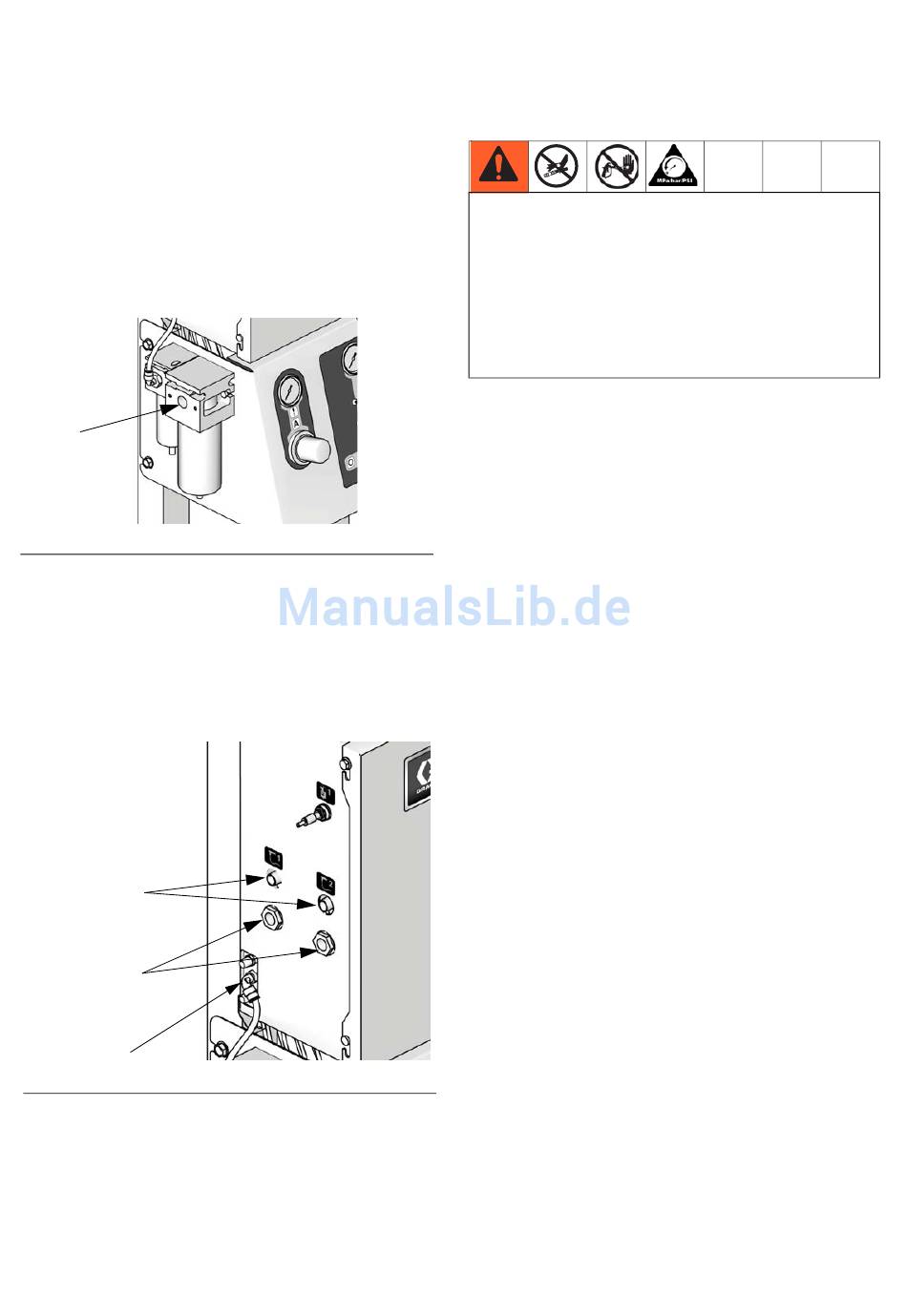

2. Die Hauptluftzufuhrleitung am Hauptlufteinlass der
Pumpe anschließen. Diese Luftleitung versorgt die
Magnetventile, Ventile und Pumpen. Siehe A
Hauptluft-
einlass
A
. 3. Luftzufuhreinlass
BB
3. Für jede Pistole im System, eine separate, saubere
Luftzufuhrleitung an den Lufteinlass des Schalters
für den Luftstrom anschließen. Diese Luftleitung
liefert die Zerstäubungsluft für die Pistole.
Der Luftstromschalter ermittelt den Luftstrom
zur Pistole und signalisiert dem Steuergerät,
wenn der Pistolenabzug gezogen ist.
Zerstäubungs-
luftausgänge
Zerstäubungs-
lufteingänge
Magnetventil
Lufteinlass
A
. 4. Zerstäubungsluft anschließen
BB
16
Materialzufuhr
Anforderungen
• Überschreiten Sie nicht den Nenndruck der
Komponente mit dem niedrigsten Wert. Siehe
ID-Aufkleber.
• Um die Gefahr von Verletzungen und
. 3.
Materialeinspritzungen zu verringern, muss ein
BB
Absperrventil zwischen jeder Materialzufuhrleitung
und dem Mischverteiler installiert werden. Diese
Ventile verwenden, um den Materialfluss während
Wartungs- und Instandsetzungsarbeiten abzustellen.
ProMix 2KE-Modelle stehen für den Betrieb von Airless-
(Hochdruck, nur Pumpen mit 50 cm³), Luftzerstäubungs-
oder luftunterstützten Systemen mit einer Kapazität von
bis zu 3800 cm³/min zur Verfügung.
•
Mit dem System können Materialien von
Druckbehältern, Zufuhrpumpen oder
ti15708a
Kreislaufsystemen gemischt werden.
•
Die Materialien können von ihren Originalbehältern
oder über eine zentrale Materialrückleitung zugeführt
werden.
HINWEIS: Die Materialzufuhr darf keine Druckspitzen
aufweisen, wie sie für gewöhnlich beim Umschalten der
Pumpenhübe erzeugt werden. Bei Bedarf Druckregler oder
einen Druckspeicher an den Materialeinlässen des ProMix
2KE installieren, um die Pulsation zu reduzieren. Weitere
Informationen erhaltne Sie von Ihrem Graco-Händler.
Materialanschlüsse
1. Siehe A
am Einlass mit 1/4-npt-Innengewinde des
Lösungsmittelventils anschließen (SVA und SVB).
2. Zufuhrleitung(en) für Komponente A an den
Dosierventileinlass für Komponente A (DVA)
anschließen.
HINWEIS: Reines Farbumlaufsystem
•
Falls Sie Farbe in Umlauf bringen, den
Standardeinlass am Dosierventil A oder Dosierventil
B verwenden. Den genau gegenüberliegenden
Stopfen am Dosierventil für den Umlaufausgang
abnehmen. Siehe A
ti15709a
3. Zufuhrleitung für Komponente B an den
Dosierventileinlass für Komponente B (DVB)
anschließen.
4. Pistolen-Materialzufuhrleitung zwischen dem
Auslass des mischverteilers (MM) und dem
Materialeinlass der Pistole anschließen.
. 5, Seite 17. Die Lösungsmittelzufuhrleitung
BB
. 5.
BB
3A1666K
