Installation
Elektrik
Stromanschluss
(nur nicht eigensichere Geräte)
Elektrische Anschlüsse dürfen nur von einem
ausgebildeten Elektriker ausgeführt werden und
müssen sämtlichen Vorschriften und Bestimmungen
des Landes entsprechen.
Sämtliche in der Spritzkabine und in belebten Bereichen
verlegten Kabel durch ein Isolierrohr vor Schäden durch
Farbe, Lösemittel und Verkehr schützen.
Der ProMix 2KE arbeitet mit einen Eingangsstrom von
85–250 V AC, 50/60 Hz bei maximaler Stromaufnahme
von 2 A. Der Stromversorgungskreis muss mit einem
Trennschalter von mindestens 15 A abgesichert sein.
Nicht im Lieferumfang des Systems enthalten:
•
Netzkabel, das mit Ihrem Stromanschluss vor Ort
kompatibel ist. Der Aderquerschnitt muss AWG 8-14
betragen.
•
Der Durchmesser des Stromanschlusses beträgt
22,4 mm (0,88 Zoll). Ein Zugentlastungsstecker oder
eine Kabelmanschette ist zulässig.
1. Sich vergewissern, dass die Stromversorgung
auf der Hauptkonsole abgeschaltet ist. Abdeckung
des Steuerkastens öffnen.
2. Das Netzkabel an den Anschlussblock anschließen
wie in A
. 6 abgebildet.
BB
3. Steuerkasten schließen. Stromversorgung wieder
einschalten.
4. Anweisungen in Abschnitt Erdung, Seite 21
befolgen.
20
Leitung
A

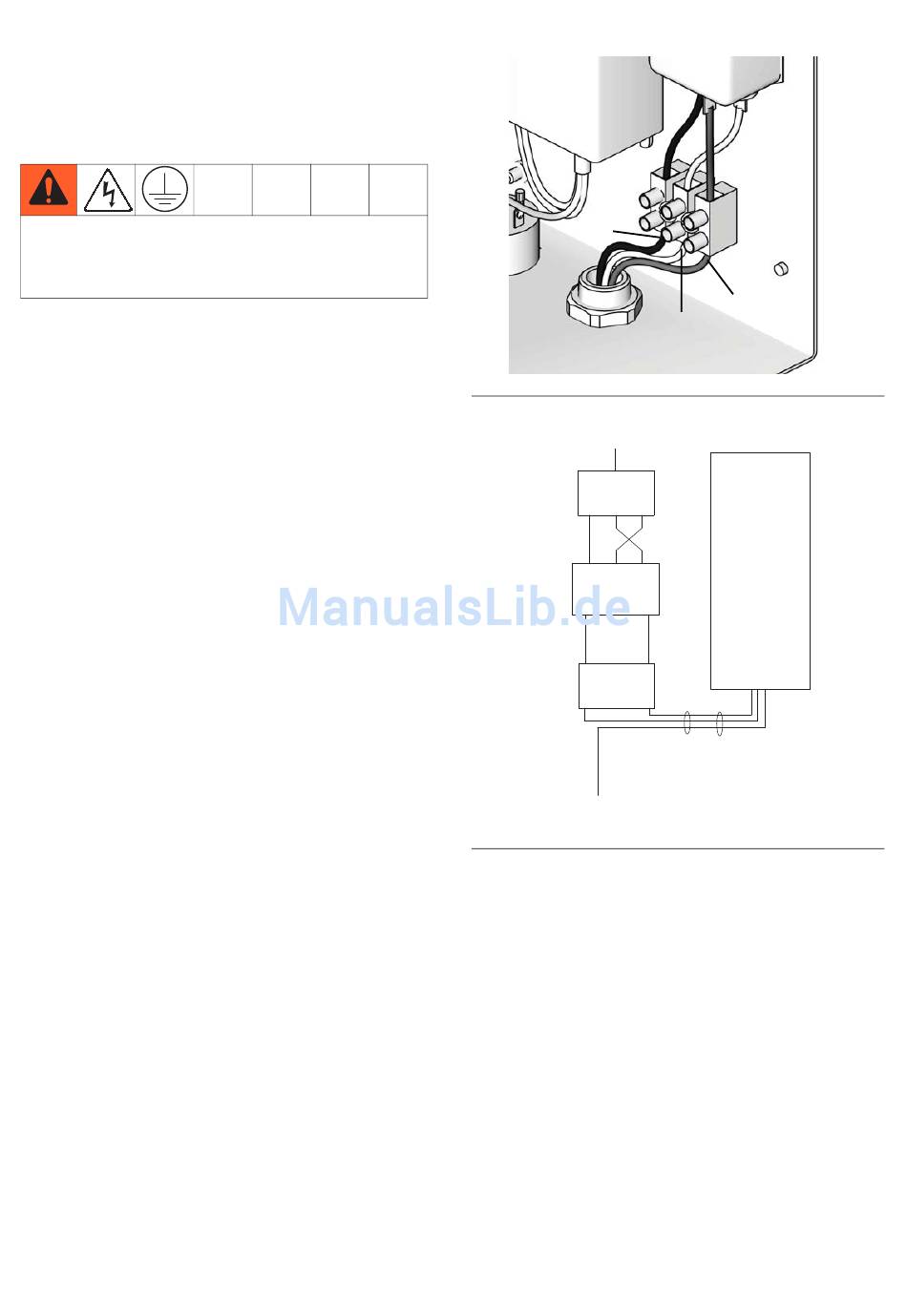

. 6. Elektrischer Anschluss des Steuerkastens
BB
TERMINAL
ANSCHLUSS-
BLOCK
KLEMME
L
N
GRND
L
GRND
N
LINE POWER
NETZFILTER
FILTER
L
2A
SWITCH
WIPP-
ROCKER
SCHALTER
2
A
. 7. Elektrischer Schaltplan
BB
Erde
Neutral
ti16391a
NETZTEIL
POWER
SUPPLY
N
1A
1
3A1666K
