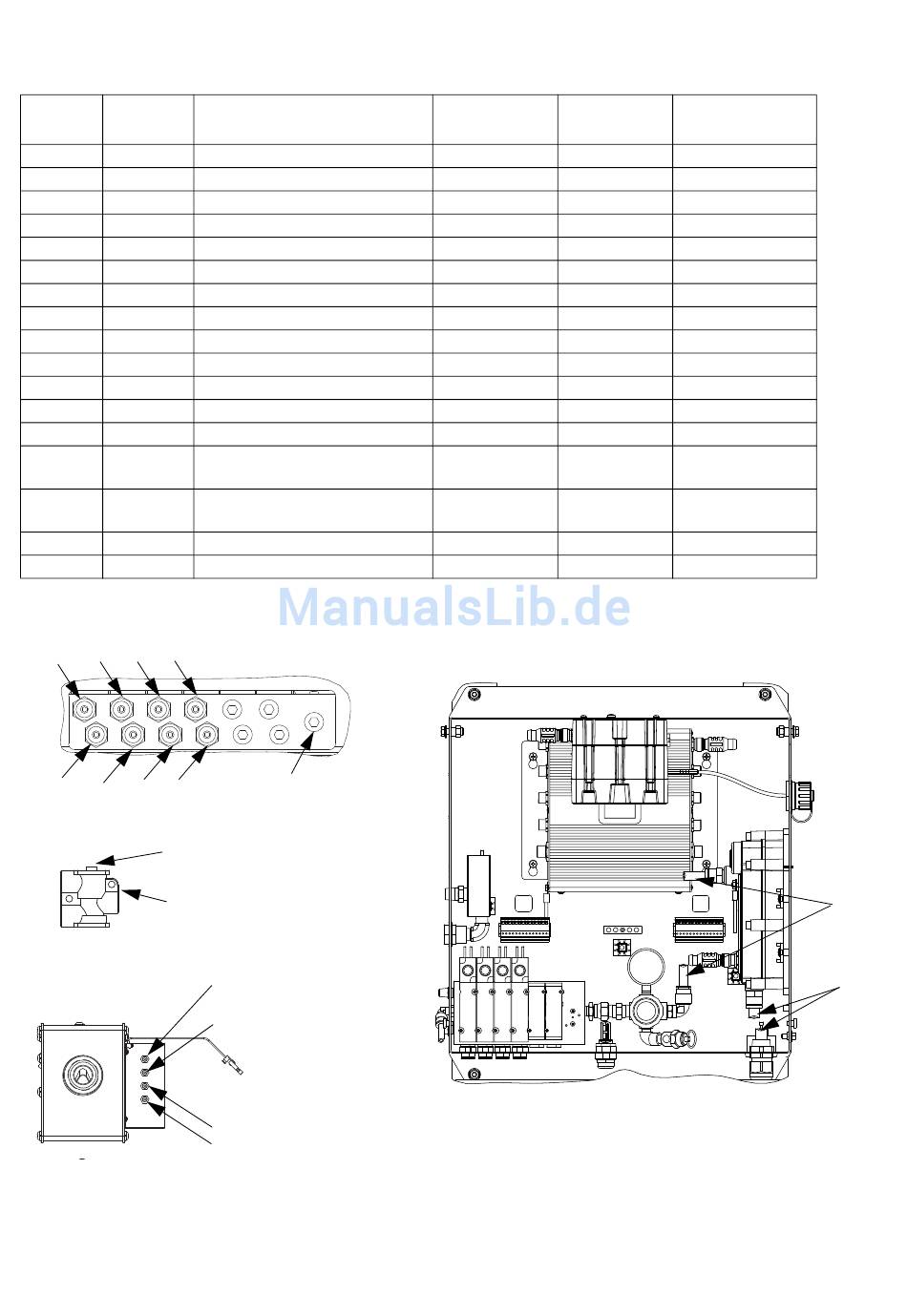

Rohrleitungsdiagramm und Abbildungen

Typ Farbe
Luft Grün
Luft Grün
Luft Grün
Luft Grün
Luft Rot
Luft Rot
Luft Rot
Luft Rot
Luft Natürlich
Luft Natürlich
Luft Natürlich
Material ----
Material ----
Material ----
Material ----
Luft Natürlich
Luft Schwarz
* Wird nur für IS-Modelle verwendet.
1R 2R 3R 4R
1G
2G
3G 4G
GFB1-S
ATOM-1
ti13861a
GFB1-P
(Unter Druck stehende Luftleitung)
18
Beschreibung
Lösungsmittelventil A EIN
Dosierventil A EIN
Lösungsmittelventil B EIN
Dosierventil B EIN
Lösungsmittelventil A AUS
Dosierventil A AUS
Lösungsmittelventil B AUS
Dosierventil B AUS
Magnetventilluft
Luftregler an Pumpe B
Luftregler an Pumpe A
Pumpe B an Ventilblock B
Pumpe A an Ventilblock A
Ventilblock A an
Mischverteiler
Ventilblock B an
Mischverteiler
Luftregler an Generator*
Generatorluftausgang*
ti16770a
GFB1-C
GFB1-A
GFB1-C
GFB1-S
ti13863a
Anfangspunkt Endpunkt
1G 1G
2G 2G
3G 3G
4G 4G
1R 1R
2R 2R
3R 3R
4R 4R
A1 A1
A2 A2
A3 A3
A4 A4
A5 A5
A6 A6
A7 A7
A8 A8
A9 A9
Rohr-AD
Zoll (mm)
0,156 (4,0)
0,156 (4,0)
0,156 (4,0)
0,156 (4,0)
0,156 (4,0)
0,156 (4,0)
0,156 (4,0)
0,156 (4,0)
0,25 (6,3)
0,375 (9,5)
0,375 (9,5)
-----
-----
-----
-----
0,375 (9,5)
0,5 (12,7)
*
IS-Modelle
A8*
A9*
ti16771a
3A1666K
