. 10. Anzeigemodul
BB
Anzeige
Zeigt Bild- und Textinformationen in Zusammenhang
mit der Einrichtung und dem Spritzbetrieb. Die
Hintergrundbeleuchtung des Bildschirms ist werksseitig
eingeschaltet. Der Anwender kann eine Anzahl Minuten
einstellen, für die der Bildschirm inaktiv sein kann,
bevor die Hintergrundbeleuchtung aktiviert wird.
Siehe Konfigurieren 3 (Bildschirm 20) auf Seite 46.
Eine beliebige Taste drücken, um den Bildschirm
wieder darzustellen.
Legende
Funktion
Setup: Zum Aufrufen oder Verlassen
des Setup-Modus.
Enter: Drücken, um ein Feld
auszuwählen, das aktualisiert
werden soll, um eine Auswahl
vorzunehmen oder um eine Auswahl
oder einen Wert zu speichern.
Pfeiltasten links/rechts: Zur
Bewegung von einem Bildschirm
zum nächsten.
3A1666K

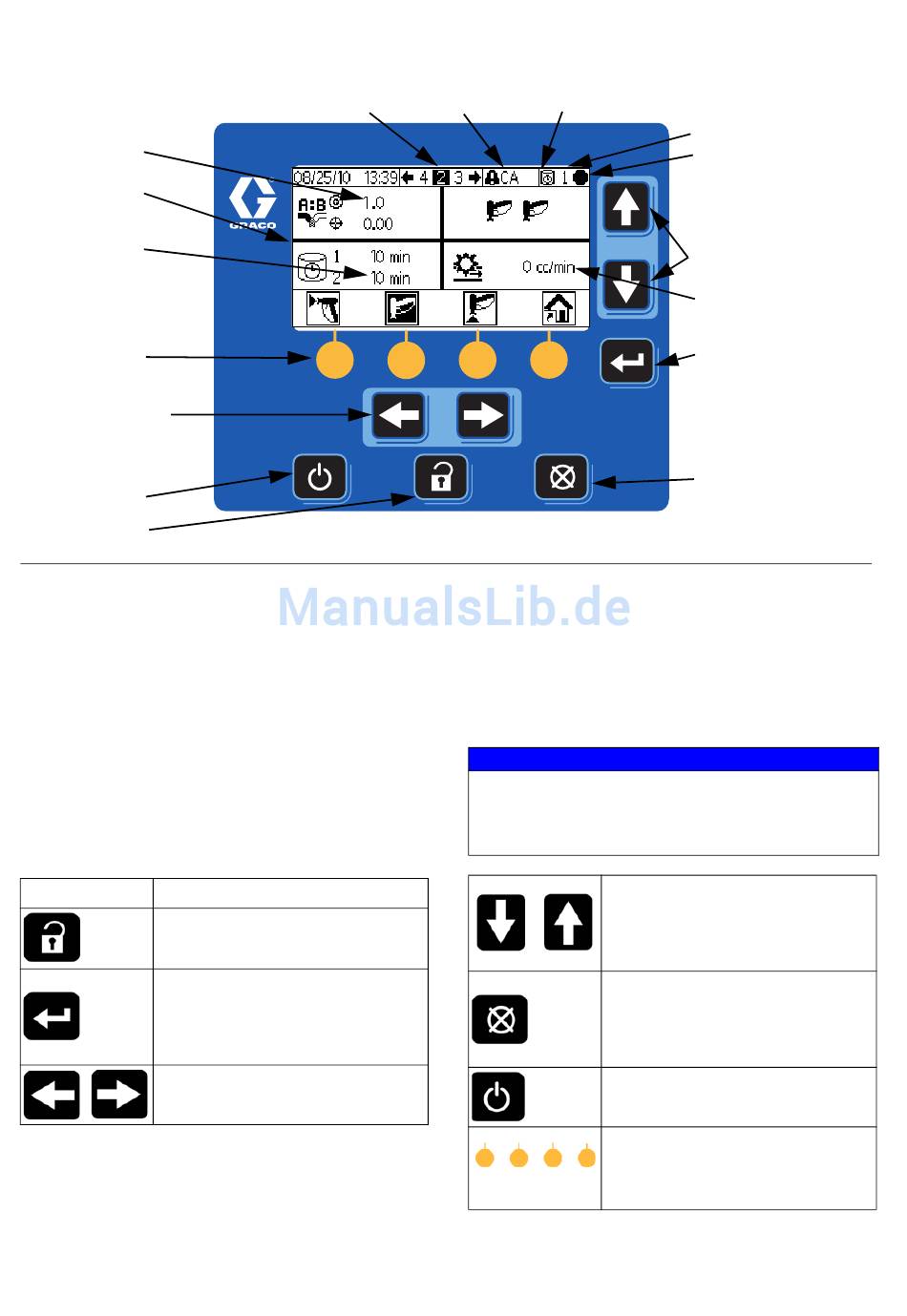

Bildschirmnummer
Fehlercode
Zustand der Topfzeit
HINWEIS: Das Anzeigemodul und die Halterung können
von der Abdeckung der Steuereinheit abgenommen und
dezentral montiert werden, wenn dies gewünscht wird.
Die Tasten dienen zur Eingabe numerischer Daten,
Aufruf von Setup-Bildschirmen, Durchblättern
von Bildseiten und Auswahl von Setup-Werten.
Um eine Beschädigung der Softkey-Tasten zu
verhindern, drücken Sie die Tasten nicht mit scharfen
oder spitzen Gegenständen wie Stiften, Plastikkarten
oder Fingernägeln.
Aktive Rezeptur
Betriebsart; Legende
siehe Seite 24
Navigationstasten
Förderleistung
Enter-Taste
Fehler-Reset-Tast
e
ti16319a
ACHTUNG
Pfeiltasten aufwärts/abwärts:
Zur Bewegung zwischen Feldern
auf einem Bildschirm, Positionen
auf einem Dropdown-Menü oder
Ziffern in einem einstellbaren Feld.
Fehler zurücksetzen: Zum Löschen
eines Alarms, damit die Ursache
behoben werden kann. Außerdem
zum Löschen eines
Dateneingabefelds.
Standby: Stoppt den aktuellen
Betrieb und versetzt das System
in den Standby-Zustand.
Softkeys: Zur Auswahl eines
bestimmten Bildschirms oder
des Vorgangs, der im Display direkt
über jeder Taste angezeigt wird.
