5 Anwendungsrichtlinien
▪ Die Wärmepumpe selbst kann Brauchwasser mit einer maximalen
Temperatur von 55°C erzeugen. Der in die Wärmepumpe
integrierte elektrische Widerstand
erhöhen. Dies verbraucht jedoch mehr Energie. ROTEX empfiehlt,
die Brauchwasserspeicher-Solltemperatur
einzustellen, um die Verwendung des elektrischen Widerstands zu
vermeiden.
▪ Wenn die Wärmepumpe Brauchwasser produziert, kann sie
keinen Raum heizen. Wenn Sie gleichzeitig Brauchwasser
benötigen und einen Raum heizen müssen, empfiehlt ROTEX das
Heizen des Brauchwasserspeichers bei Nacht, wenn die
Raumheizungsanforderung geringer ist.
Ermitteln des Brauchwasserverbrauchs
Beantworten Sie die folgenden Fragen und berechnen Sie den
Brauchwasserverbrauch (äquivalentes Warmwasservolumen bei
40°C) anhand dieser gängigen Wasservolumen:
Frage
Wie oft wird bei Ihnen täglich
geduscht?
Wie oft wird bei Ihnen täglich
gebadet?
Wie viel Wasser wird täglich in
der Küche verbraucht?
Gibt es weiteren
Brauchwasserbedarf?
Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen)
beträgt pro Tag:
▪ 3 x Dusche
▪ 1 x Bad
▪ 3 x Spülen
Dann Brauchwasserverbrauch = (3×100 l)+(1×150 l)+(3×10 l)=480 l
Festlegen des Volumens und der Soll-Temperatur für den
Brauchwasserspeicher
Formel
V =V +V ×(T −40)/(40−T )
1 2 2 2 1
V =V ×(40−T )/(T −T )
2 1 1 2 1
V Brauchwasserverbrauch (äquivalentes
1
Warmwasservolumen bei 40°C)
V Erforderliches Brauchwasserspeichervolumen, wenn nur
2
einmal geheizt
T Brauchwasserspeichertemperatur
2
T Kaltwassertemperatur
1
5.4.3 Einstellung und Konfiguration –
Brauchwasserspeicher
▪ Bei einem hohen Brauchwasserverbrauch können Sie den
Brauchwasserspeicher mehrmals täglich aufheizen.
Referenzhandbuch für den Monteur
16
kann diese Temperatur
unter 55°C
Typisches Wasservolumen
1 Dusche=10 min×10 l/min=100 l
1 Bad=150 l
1 Spülen=2 min×5 l/min=10 l
—
Beispiel
Wenn...
▪ V =180 l
2
▪ T =54°C
2
▪ T =15°C
1
Dann V =280 l
1
Wenn...
▪ V =480 l
1
▪ T =54°C
2
▪ T =15°C
1
Dann V =307 l
2
▪ Um den Brauchwasserspeicher auf die Brauchwasserspeicher-
Solltemperatur zu heizen, können Sie folgende Energiequellen
verwenden:
▪ Thermodynamischer Zyklus der Wärmepumpe
▪ Elektrische Reserveheizung
▪ Weitere Informationen
Energieverbrauchs für die Brauchwasserbereitung finden Sie
unter "8 Erweiterte-Funktion" auf

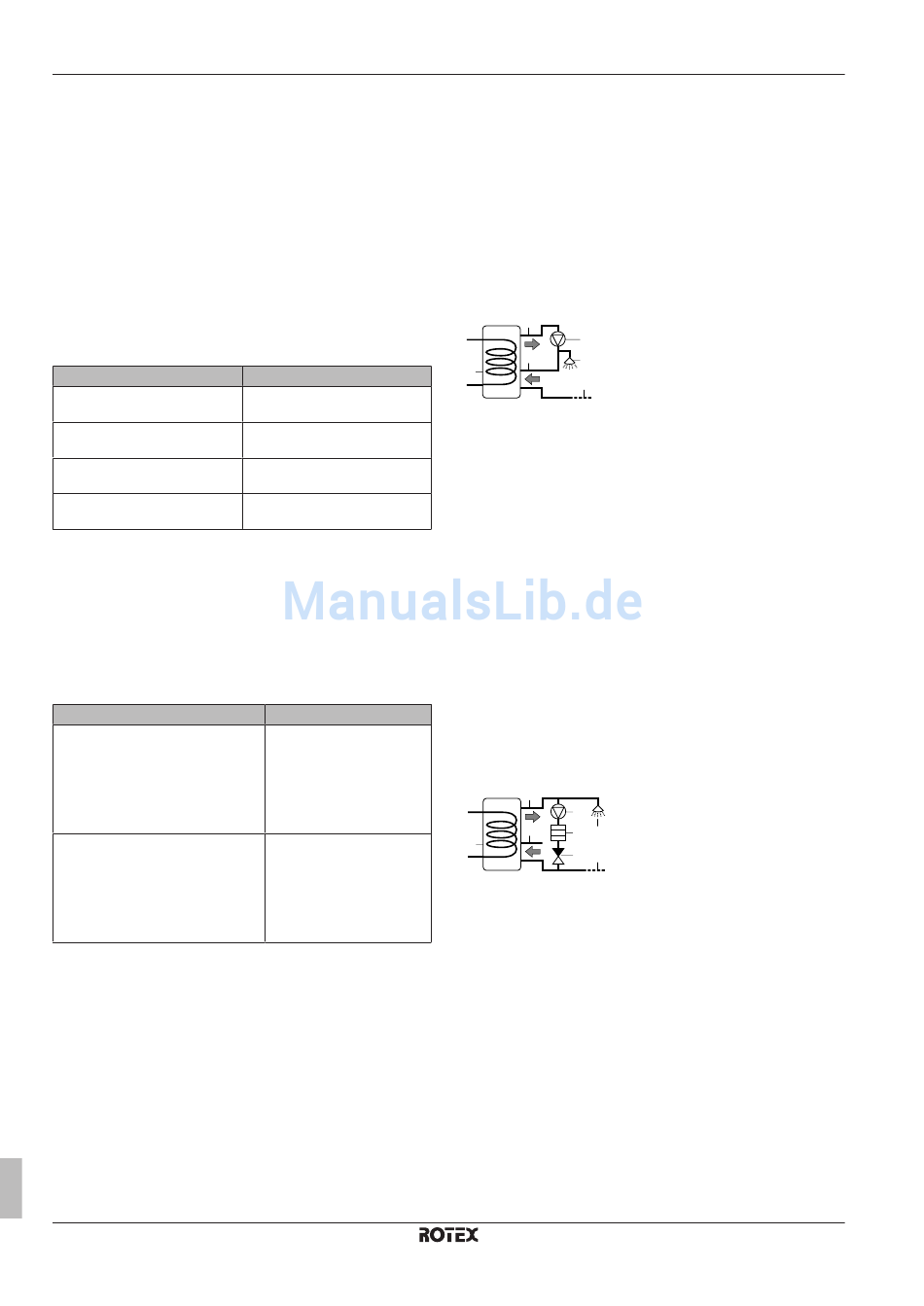

5.4.4 Brauchwasser-Pumpe für sofortiges
Warmwasser
Einrichtung
e
b
f
c
a
d
a Brauchwasserspeicher
b Brauchwasserpumpe (bauseitig zu liefern)
c Dusche (bauseitig zu liefern)
d Kaltwasser
e WasserAUSLASS für Brauchwasser
f Rückführungsanschluss
▪ Bei Anschluss einer Brauchwasser-Pumpe ist sofort Warmwasser
am Wasserhahn verfügbar.
▪ Die Brauchwasser-Pumpe und die Installation sind bauseitig zu
liefern und auszuführen. Dies liegt in der Verantwortung des
Monteurs.
▪ Weitere Informationen
Rückführungsanschlusses: siehe
Konfiguration
▪ Weitere Informationen siehe
Seite 36.
▪ Sie können ein Programm zur Steuerung der Brauchwasser-
Pumpe über die Benutzerschnittstelle programmieren. Weitere
Informationen finden Sie im Benutzer-Referenzhandbuch.
5.4.5 Brauchwasser-Pumpe für Desinfektion
Einrichtung
g
b
h c e
a
d
f
a Brauchwasserspeicher
b Brauchwasserpumpe (bauseitig zu liefern)
c Heizelement (bauseitig zu liefern)
d Rückschlagventil (bauseitig zu liefern)
e Dusche (bauseitig zu liefern)
f Kaltwasser
g WasserAUSLASS für Brauchwasser
h Rückführungsanschluss
▪ Die Brauchwasser-Pumpe ist bauseitig zu liefern. Ihre Installation
liegt in der Verantwortung des Monteurs.
▪ Die Temperatur des Brauchwasserspeichers kann auf maximal
60°C eingestellt werden. Wenn die geltende Gesetzgebung
höhere Temperaturen für die Desinfektion erfordert, können Sie
eine Brauchwasser-Pumpe und ein Heizelement wie oben gezeigt
anschließen.
▪ Wenn die geltende Gesetzgebung
Rohrleitungen bis zum Entnahmepunkt erfordert, können Sie eine
Brauchwasser-Pumpe und ein Heizelement (falls erforderlich) wie
oben gezeigt anschließen.
über die Optimierung
Seite 36.
zur Installation
"7 Installation" auf Seite 25.
"8 Erweiterte-Funktion" auf
die Desinfektion
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
