6 Vorbereitung

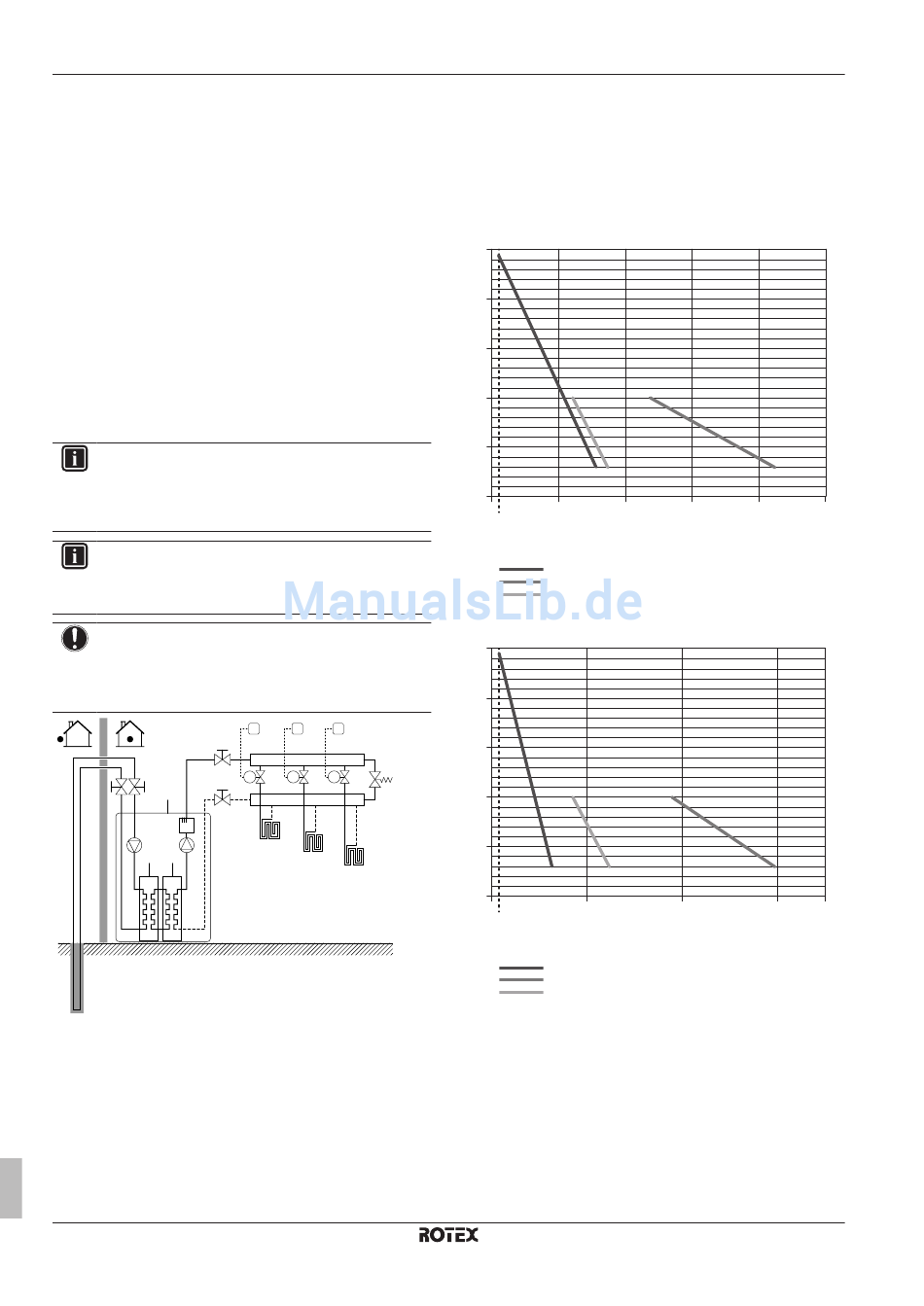

6.3.3 Überprüfen der Wassermenge und der
Durchflussmenge im Raumheizungs- und
Solekreislauf
Das Innengerät ist mit 2 10-Liter-Ausdehnungsgefäßen ausgestattet,
eines für den Raumheizungskreislauf
Solekreislauf.
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale und maximale Wasservolumen
überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes
anpassen.
▪ Sie müssen die Gesamtwassermenge im Raumheizungskreislauf
überprüfen.
▪ Sie die Gesamtwassermenge im Solekreislauf überprüfen.
Minimales Wasservolumen
Prüfen Sie, ob die Gesamtwassermenge je Kreislauf in der
Installation mindestens 20 Liter beträgt, das interne Wasservolumen
des Innengeräts NICHT eingeschlossen.
INFORMATION
Wenn eine Mindestheizlast von 1 kW garantiert werden
kann und Einstellung [9‑04] vom Monteur von 1 auf 4°C
geändert wurde, kann die Mindestwassermenge auf
10 Liter reduziert werden.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem
Heizbedarf kann eine größere Wassermenge erforderlich
sein.
HINWEIS
Wenn die Zirkulation in den Raumheizungskreisläufen über
ferngesteuerte Ventile geregelt wird, ist es wichtig, dass
dieses Mindestwasservolumen auch dann gewährleistet
ist, wenn alle Ventile geschlossen sind.
e
e
e
a
c
d d
b b
a Innengerät
b Wärmetauscher
c Reserveheizung
d Pumpe
e Absperrventil (bauseitig zu liefern)
f Kollektor (bauseitig zu liefern)
g Bypass-Ventil (bauseitig zu liefern)
FHL1...3 Kreislauf für Bodenheizung (bauseitig zu liefern)
T1...3 Einzel-Raumthermostat (optional)
M1...3 Einzelnes motorisiertes Ventil zur Regelung des Kreislaufs
FHL1...3 (bauseitig)
Referenzhandbuch für den Monteur
22
und eines für den
T1 T2 T3
f
M1 M2 M3
g
f
FHL1
FHL2
FHL3
Maximale Wassermenge
Bestimmen Sie für den berechneten Vordruck die entsprechende
maximale Wassermenge mithilfe der folgenden Grafiken. Für Sole
ist dies von der Schwankung der Soletemperatur im System
abhängig. Beispiel: Im Jahresverlauf kann die Soletemperatur
zwischen –7°C und 10°C wie in Grafik 1 gezeigt oder zwischen 0°C
und 10°C wie in Grafik 2 gezeigt schwanken.
Grafik 1: Die Soletemperaturschwankung beträgt 17°C.
a
2.5
2
1.5
1
0.5
0.3
0
0 200 400
20
a Vordruck (Bar)
b Maximale Wassermenge (l)
Gefäß Raumheizung
40% Propylenglykol (Sole-Ausdehnungsgefäß )
29% Ethanol (Sole-Ausdehnungsgefäß)
Grafik 2: Die Soletemperaturschwankung beträgt 10°C.
a
2.5
2
1.5
1
0.5
0
0 500
20
a Vordruck (Bar)
b Maximale Wassermenge (l)
Gefäß Raumheizung
40% Propylenglykol (Sole-Ausdehnungsgefäß )
29% Ethanol (Sole-Ausdehnungsgefäß)
Minimale Durchflussmenge
Prüfen Sie, ob die minimale Durchflussmenge (erforderlich während
Abtau-/Reserveheizungsbetrieb)
Bedingungen gewährleistet ist.
600 800 1000
b
1000 1500 1750
b
in der Anlage unter allen
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
