5.5 Einstellen der
Stromverbrauchsmessung
▪ Über die Benutzerschnittstelle können Sie die folgenden
Energiedaten auslesen:
▪ Erzeugte Wärme

▪ Verbrauchte Energie

▪ Sie können die Energiedaten auslesen:
▪ Für Raumheizung
▪ Für Brauchwasserbereitung
▪ Sie können die Energiedaten auslesen:
▪ Pro Monat
▪ Pro Jahr
INFORMATION
Die berechnete erzeugte Wärme und verbrauchte Energie
sind eine Schätzung, die Genauigkeit kann nicht garantiert
werden.
5.5.1 Erzeugte Wärme
INFORMATION
Die zur Berechnung der erzeugten Wärme verwendeten
Fühler werden automatisch kalibriert.
▪ Die erzeugte Wärme wird intern anhand von folgenden Faktoren
berechnet:
▪ Vorlauf- und Rücklauftemperatur
▪ Flussrate
▪ Einstellung und Konfiguration: Keine zusätzliche Ausstattung
erforderlich.
5.5.2 Verbrauchte Energie
Messen der verbrauchten Energie
▪ Erfordert externe Wattmeter.
▪ Einstellung und Konfiguration:
▪ Die Spezifikationen der einzelnen Wattmeter finden Sie unter
"14 Technische Daten" auf
▪ Stellen Sie bei Verwendung von elektrischen Wattmetern die
Anzahl der Impulse/kWh für jedes Wattmeter über die
Benutzerschnittstelle ein. Die Energieverbrauchsdaten stehen
nur zur Verfügung, wenn diese Einstellung konfiguriert ist.
INFORMATION
Stellen Sie bei der Messung des Stromverbrauchs sicher,
dass die GESAMTE Leistungsaufnahme des Systems von
den Wattmetern erfasst wird.
5.5.3

Normaltarif-Netzanschluss

Allgemeine Regel
Ein Wattmeter, das das gesamte System erfasst, ist ausreichend.
Einrichtung
Schließen Sie das Wattmeter an X5M/7 und X5M/8 an.
Wattmeter-Typ
Verwenden Sie ein Dreiphasen-Wattmeter.
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
Seite 36.
Seite 73.
5 Anwendungsrichtlinien

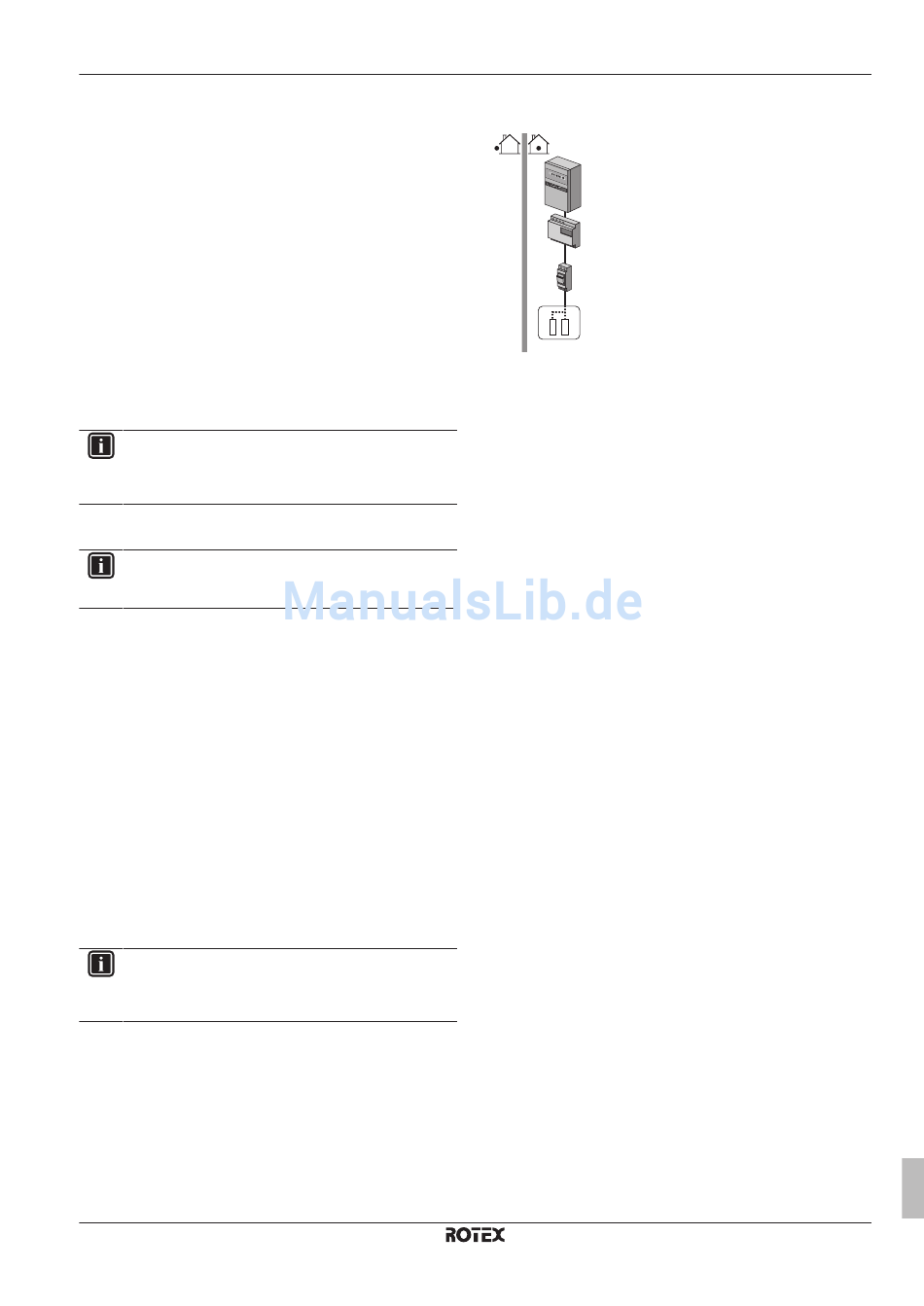

Beispiel
0
0
58 0
1 5 0
a
b
45 08 96
.0 05
c
e d
A
A Innengerät
a Schaltschrank (L
1
b Wattmeter (L /L /L
1 2
c Sicherung (L /L /L
1 2
d Reserveheizung (L
e Innengerät (L /L /L
1 2
Ausnahme
▪ Sie können einen zweiten Wattmeter verwenden, wenn:
▪ Der Leistungsbereich eines Wattmeters unzureichend ist.
▪ Das Wattmeter nicht einfach im Schaltschrank installiert werden
kann.
▪ Anschluss und Einrichtung:
▪ Schließen Sie das zweite Wattmeter an X5M/9 und X5M/10 an.
▪ In der Software werden die Stromverbrauchsdaten beider
Wattmeter addiert, daher müssen Sei NICHT festlegen,
welches Wattmeter welchen Stromverbrauch abdeckt. Sie
müssen nur die Anzahl Impulse jedes einzelnen Wattmeters
festlegen.
▪ Ein Beispiel mit zwei
"5.5.4 Wärmepumpentarif-Netzanschluss" auf
5.5.4 Wärmepumpentarif-Netzanschluss
Einrichtung
▪ Schließen Sie Wattmeter 1 an X5M/7 und X5M/8 an.
▪ Schließen Sie Wattmeter 2 an X5M/9 und X5M/10 an.
Siehe "6.4.3 Übersicht über die elektrischen Anschlüsse mit
Ausnahme der externen Aktoren" auf
5.6 Einstellen der
Stromverbrauchskontrolle
▪ Die Stromverbrauchskontrolle:
▪ ermöglicht Ihnen, die Leistungsaufnahme des gesamten
Systems zu begrenzen (Summe des Innengeräts und der
Reserveheizung).
▪ Konfiguration: Legen Sie über die Benutzerschnittstelle die
Leistungsbegrenzungsstufe und das Verfahren, wie diese zu
erreichen ist, fest.
▪ Die Leistungsbegrenzungsstufe kann ausgedrückt werden als:
▪ Maximaler Betriebsstrom (in A)
▪ Maximal zugeführte Leistung (in kW)
▪ Die Leistungsbegrenzungsstufe kann aktiviert werden:
▪ Permanent
▪ Per Digitaleingänge
/L /L /N)
2 3
/N)
3
/N)
3
/L /L /N)
1 2 3
/N)
3
Wattmetern finden Sie
Seite 17.
Seite 24.
